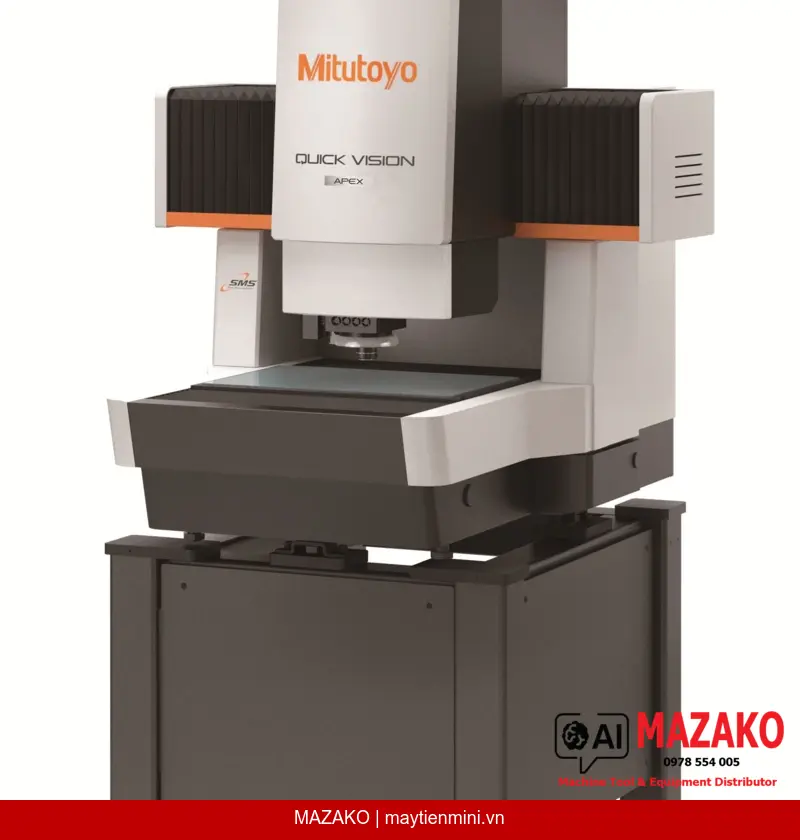

Máy đo tọa độ 3 chiều bằng hình ảnh CNC Mitutoyo QV-X302P1C-E (mã 363-602-10) thuộc dòng QUICK VISION Pro, tích hợp công nghệ StrobeSnap và STREAM giúp rút ngắn thời gian đo tới 35–45% so với thế hệ trước, đồng thời hỗ trợ đo tiếp xúc qua đầu dò Touch Trigger Probe (QVTP Pro) — giải pháp đo lường toàn diện cho môi trường sản xuất công nghiệp hiện đại.
Đồng bộ chuyển động camera với đèn strobe, rút ngắn thời gian đo từ 35 đến 45% so với hệ thống cũ, đảm bảo độ chính xác cao ngay cả với các vị trí đo không liên tục.
Camera và đèn strobe hoạt động đồng bộ liên tục, cho phép đo không dừng bàn máy, tối ưu năng suất vượt trội so với StrobeSnap trong các chu trình đo dày đặc.
Tích hợp đầu dò QVTP Pro cho phép thực hiện đo tiếp xúc và đo không tiếp xúc trên cùng một thiết bị, hỗ trợ đo 3 chiều chi tiết dập, nhựa ép và gia công cơ.
Tính năng lấy nét tự động theo dõi giúp lấy nét nhanh chóng trên bề mặt vật đo, cải thiện đáng kể năng suất đo trong dây chuyền sản xuất tốc độ cao.
Dòng QUICK VISION Pro của Mitutoyo được thiết kế cho các bộ phận QC/QA và kỹ thuật yêu cầu kiểm tra hình học chi tiết với năng suất cao. Model QV-X302P1C-E trang bị đèn chiếu sáng Colour LED đa vùng (viền, bề mặt, PRL), turret quan sát lập trình được với 3 mức phóng đại 1X-2X-6X và bù nhiệt thủ công, phù hợp với điều kiện vận hành nhà máy thực tế.
Nhờ tích hợp đầu dò Touch Trigger Probe và module thay đầu đo tự động, QV-X302P1C-E có thể chuyển đổi linh hoạt giữa đo hình ảnh và đo tiếp xúc trong cùng một chương trình đo tự động. Điều này mở rộng phạm vi ứng dụng sang các chi tiết 3D phức tạp mà trước đây không thể đo chỉ bằng xử lý ảnh.
Phạm vi đo 300×200×200 mm — Độ phân giải thang đo 0,1 µm — Độ chính xác đo hình ảnh EUX,MPE/EUY,MPE = (1,5+3L/1000) µm — Tải trọng bàn máy tối đa 20 kg — Khối lượng tổng 355 kg (bao gồm đế phụ chuyên dụng).
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-X302P1C-E |
| Dòng sản phẩm | QV Apex 302 Pro - Colour LED |
| Phạm vi đo (X×Y×Z) | 300 × 200 × 200 mm |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo theo trục Z (EUZ,MPE) | (1,5 + 4L/1000) µm |
| Độ chính xác đo mặt phẳng XY (EUXY,MPE) | (2 + 4L/1000) µm |
| L: chiều dài đo tùy ý | Đơn vị: mm |
| Tải trọng bàn máy tối đa | 20 kg |
| Đèn chiếu sáng — viền (Contour) | White LED |
| Đèn chiếu sáng — bề mặt (Vertical surface) | Colour LED |
| Đèn chiếu sáng — PRL | Colour LED |
| Đơn vị quan sát | Turret lập trình được: 1X - 2X - 6X |
| Model QVTP Pro (đầu dò tiếp xúc) | QVT1-X302P1C-E |
| Phạm vi cảm biến dịch chuyển dùng chung (X×Y×Z) | 234 × 200 × 200 mm |
| Khối lượng tổng (bao gồm đế phụ) | 355 kg |
| Bù nhiệt | Thủ công |
