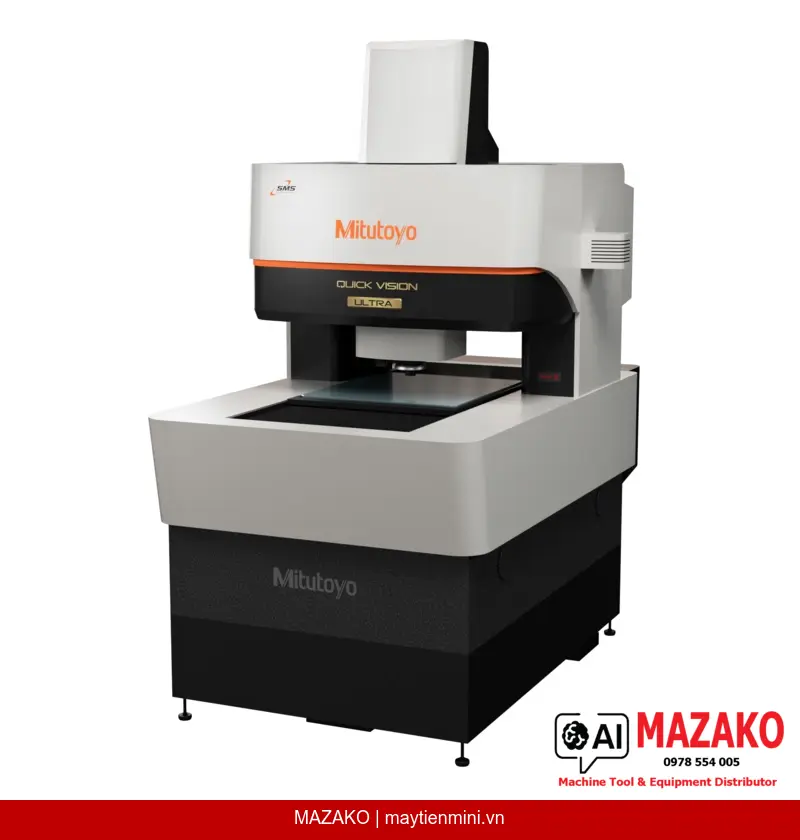

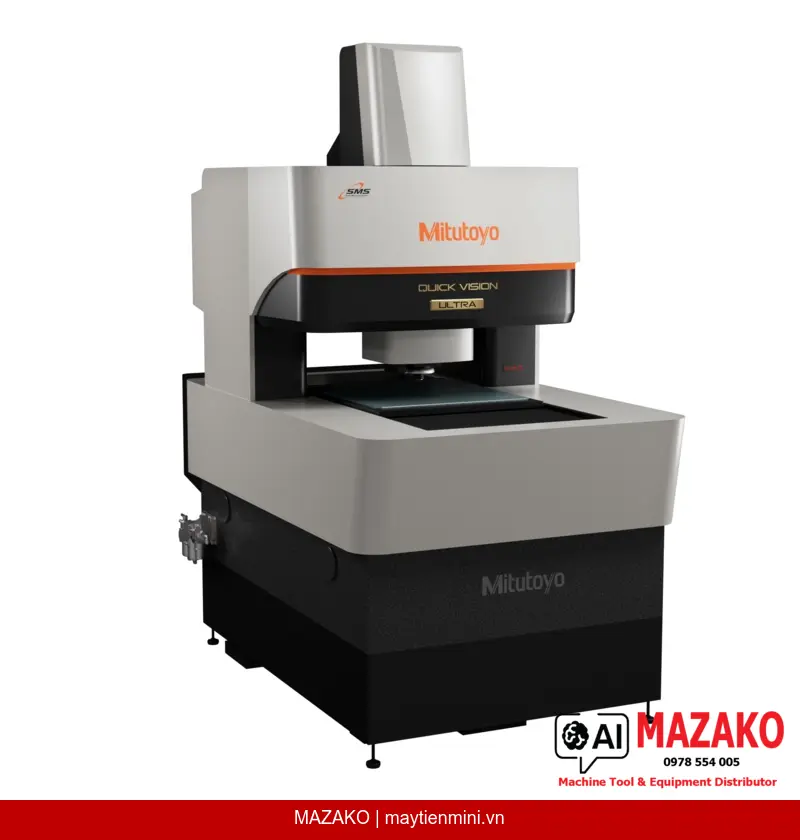

Máy đo tọa độ 3 chiều bằng hình ảnh CNC Mitutoyo QV-U404T1L-E mã 363-521-10 thuộc dòng Quick Vision ULTRA — hệ thống đo hình ảnh CNC độ chính xác cực cao, được thiết kế cho các ứng dụng kiểm tra kích thước chi tiết phức tạp trong môi trường sản xuất công nghiệp đòi hỏi tiêu chuẩn chất lượng nghiêm ngặt.
Hệ thống dẫn hướng tuyến tính bằng ổ bi khí nén giúp tối đa hóa độ thẳng chuyển động theo trục, giảm thiểu sai số hình học trong suốt hành trình đo.
Thang đo thủy tinh với độ phân giải 0.01 µm được sản xuất tại cơ sở siêu chính xác đặt sâu 11 m dưới mặt đất, lắp đặt trên cả ba trục X, Y, Z.
Vật liệu thủy tinh đặc biệt có hệ số giãn nở nhiệt gần bằng 0 đảm bảo độ chính xác đo lường ổn định khi nhiệt độ môi trường thay đổi.
Đế máy được thiết kế theo phương pháp phân tích phần tử hữu hạn, đạt tỷ lệ độ cứng/trọng lượng tối ưu và ổn định hình học vượt trội khi nhiệt độ thay đổi.
Máy QV-U404T1L-E tuân thủ tiêu chuẩn độ chính xác ISO 10360-7 (theo yêu cầu). Độ chính xác đo hình ảnh Eux/Euy đạt MPE = (0.35+1.3L/1000) µm (điều kiện ①) hoặc (0.35+1.8L/1000) µm (điều kiện ②), trong đó L là chiều dài đo bất kỳ tính bằng mm. Phạm vi đo 400×400×200 mm đáp ứng kiểm tra các chi tiết cỡ vừa đến lớn trong ngành cơ khí chính xác, điện tử và ô tô.
Với tùy chọn chức năng PFF (Programmable Focus Function), máy hỗ trợ đo hình học bề mặt 3D (3D topography), mở rộng đáng kể khả năng ứng dụng so với hệ thống đo hình ảnh 2D thông thường. Tùy chọn nhà máy Tracking Auto Focus (TAF) giúp tự động lấy nét theo bề mặt chi tiết trong quá trình quét CNC.
Máy tích hợp chiếu sáng viền (Contour) bằng LED trắng, chiếu sáng bề mặt đứng (Vertical) bằng LED trắng và chiếu sáng PRL bằng LED trắng — đảm bảo chất lượng hình ảnh ổn định trên nhiều loại vật liệu và bề mặt khác nhau.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-U404T1L-E |
| Mã sản phẩm | 363-521-10 |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 200 mm |
| Độ phân giải thang đo | 0.01 µm |
| Độ chính xác đo hình ảnh Eux/Euy, MPE | ① (0.35+1.3L/1000) µm / ② (0.35+1.8L/1000) µm |
| Độ chính xác Euz, MPE | ① (1.5+2L/1000) µm / ② (1.5+3.5L/1000) µm |
| E1z (hành trình 50 mm) | (1.0+2L/1000) µm |
| Độ chính xác Euxy, MPE | ① (0.5+2L/1000) µm / ② (0.5+2.5L/1000) µm |
| Chiều dài đo L | Chiều dài đo bất kỳ (đơn vị: mm) |
| Chiếu sáng viền (Contour) | LED trắng |
| Chiếu sáng bề mặt đứng (Vertical) | LED trắng |
| Chiếu sáng PRL | LED trắng |
| Nhiệt độ vận hành | ① 20±2°C / ② 19–24°C |
| Bộ quan sát | Tháp thay thấu kính lập trình 1X-2X-6X |
| Tùy chọn nhà máy | Tracking Auto Focus (TAF) |
| Trọng lượng | 2,150 kg |
