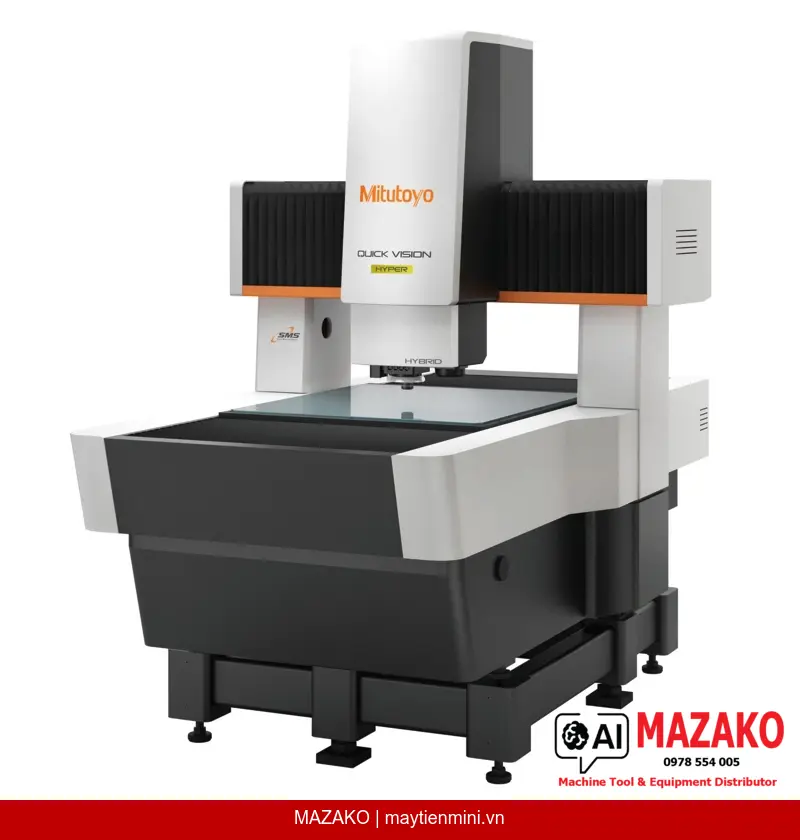

Mitutoyo QV-H606T1L-E (mã 363-627-10) thuộc dòng QV HYPER Pro — hệ thống máy đo tọa độ 3 chiều bằng hình ảnh CNC độ chính xác cao, được trang bị thang đo độ phân giải 0,02 µm, chức năng bù nhiệt tự động và công nghệ Tracking Auto Focus (TAF), đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong sản xuất công nghiệp.
Hệ thống lấy nét tự động theo dõi liên tục giúp tăng tốc độ đo đáng kể, cho phép đo không dừng sân bàn nhờ đồng bộ chuyển động camera với đèn strobe — hỗ trợ chế độ STREAM rút ngắn thời gian đo.
Độ chính xác EUX,MPE/EUY,MPE = (0,8+2L/1000) µm, EUXY,MPE = (1,4+3L/1000) µm, thang đo độ phân giải 0,02 µm — phù hợp kiểm tra chi tiết gia công chính xác cao.
Tích hợp đầu dò tiếp xúc Touch Trigger Probe (QVTP Pro), cho phép đo 3 chiều các chi tiết dập, nhựa phun, cắt gọt mà đo hình ảnh đơn thuần không thể thực hiện được.
Bù nhiệt tự động sử dụng cảm biến nhiệt độ trên máy và cảm biến nhiệt độ chi tiết. Nguồn sáng LED trắng cho viền ngoài, bề mặt và PRL, đảm bảo phát hiện biên cạnh ổn định.
QV-H606T1L-E là model tiêu chuẩn trong dòng QV HYPER Pro với đèn LED trắng, phạm vi đo rộng 600×650×250 mm và tải bàn tối đa 40 kg. Hệ thống kết hợp đo không tiếp xúc bằng hình ảnh và đo tiếp xúc bằng đầu dò trên cùng một thiết bị, giúp giảm số lượng máy đo cần thiết trong phòng QC.
Nhờ đồng bộ chuyển động bàn máy với đèn flash strobe, máy thực hiện đo hình ảnh liên tục mà không cần dừng bàn. Chế độ STREAM giúp rút ngắn đáng kể thời gian đo hàng loạt so với phương pháp đo từng điểm truyền thống.
Model QVTP Pro (QVT1-H606T1L-E) cho phép chuyển đổi giữa đo hình ảnh và đo bằng đầu dò tiếp xúc trong cùng một chương trình CNC tự động nhờ module thay đầu dò. Tính năng này mở rộng khả năng đo sang các bề mặt 3D mà camera không thể tiếp cận trực tiếp.
Kiểm tra khuôn nhựa, chi tiết dập kim loại, linh kiện điện tử chính xác cao, sản phẩm gia công CNC yêu cầu đo hình dạng 3D và kiểm tra biên dạng phức tạp trong môi trường sản xuất hàng loạt.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-627-10 |
| Model | QV-H606T1L-E (QV Hyper 606 Pro - White LED - TAF) |
| Phạm vi đo (X×Y×Z) | 600 x 650 x 250 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo tiếp xúc EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Độ lặp lại LAF | σ ≤ 0,8 µm |
| Đơn vị chiếu sáng — Viền ngoài | LED trắng |
| Đơn vị chiếu sáng — Bề mặt dọc | LED trắng |
| Đơn vị chiếu sáng — PRL | LED trắng |
| Đơn vị quan sát (Turret) | Turret lập trình được: 1X, 2X, 6X |
| Tracking Auto Focus (TAF) | Có |
| Bù nhiệt tự động | Tự động (2 cảm biến) |
| Tải trọng bàn tối đa | 40 kg |
| Khối lượng máy (kể cả đế phụ) | 1465 kg |
| Model QVTP Pro tương ứng | QVT1-H606T1L-E |
