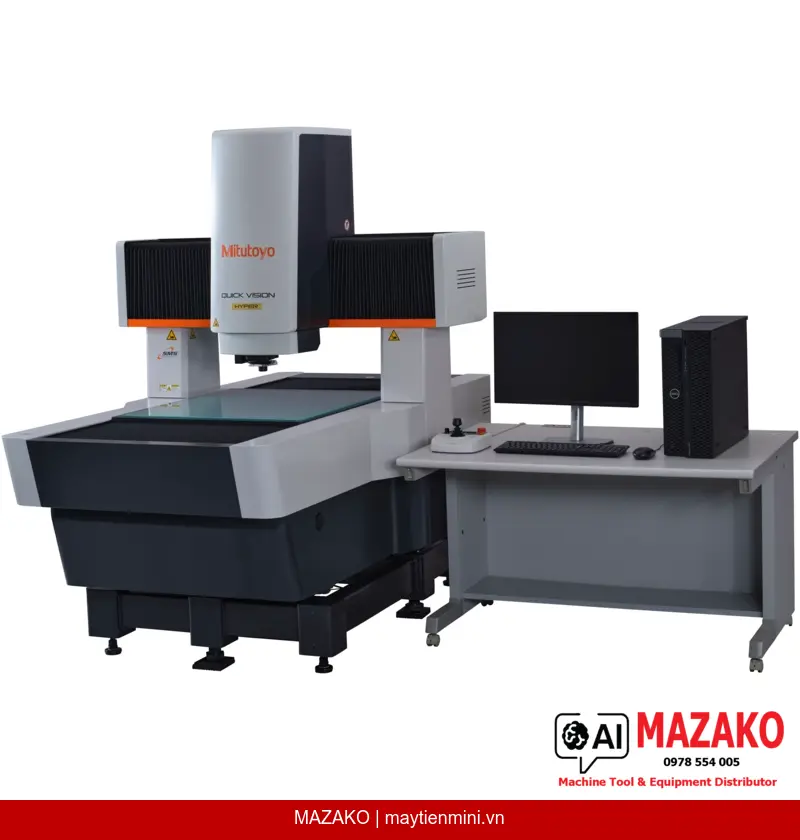

Máy đo tọa độ 3 chiều bằng hình ảnh CNC Mitutoyo QV-H606P1C-E (mã 363-626-10) thuộc dòng QV HYPER Pro — hệ thống đo hình ảnh CNC độ chính xác cao, trang bị thước đo phân giải 0,02 µm, đèn chiếu RGB Colour LED, chức năng bù nhiệt tự động và tùy chọn đầu dò tiếp xúc Touch Trigger Probe, phù hợp kiểm tra chi tiết phức tạp trong sản xuất công nghiệp.
Độ chính xác EUX,MPE/EUY,MPE = (0,8+2L/1000) µm với thước đo độ phân giải 0,02 µm, đảm bảo kết quả đo ổn định và tin cậy cho các chi tiết yêu cầu dung sai chặt chẽ.
Tích hợp đầu dò Touch Trigger Probe (QVTP Pro), cho phép thực hiện cả đo hình ảnh lẫn đo tiếp xúc 3 chiều trên một máy duy nhất, mở rộng khả năng đo cho sản phẩm dập, đúc nhựa và gia công cắt gọt.
Chuyển động camera và đèn strobe đồng bộ cho phép đo hình ảnh không dừng bàn máy, ứng dụng tính năng STREAM rút ngắn thời gian đo đáng kể, nâng cao năng suất kiểm tra.
Cảm biến nhiệt độ tích hợp trên thân máy và cho chi tiết gia công bù nhiệt tự động. Hệ thống chiếu sáng RGB Colour LED nâng cao khả năng phát hiện cạnh, phù hợp đo chi tiết có màu sắc và vật liệu đa dạng.
Dòng QV HYPER Pro của Mitutoyo được thiết kế cho các ứng dụng đo kiểm chính xác cao trong môi trường sản xuất công nghiệp. Model QV-H606P1C-E với phạm vi đo 600×650×250 mm đáp ứng nhu cầu kiểm tra các chi tiết lớn, phức tạp từ ngành ô tô, điện tử đến y tế. Tính năng Tracking Auto Focus (TAF) tự động lấy nét nhanh, giảm thời gian cài đặt và tăng thông lượng kiểm tra.
Model QVTP Pro (QVT1-H606P1C-E) bổ sung khả năng đo tiếp xúc 3 chiều thông qua đầu dò Touch Trigger Probe, cho phép đo các đặc trưng hình học không thể xác định bằng xử lý ảnh đơn thuần như chiều sâu, bậc thang, biên dạng 3D của sản phẩm dập và đúc nhựa. Giá đỡ module đầu dò tự động cho phép chuyển đổi linh hoạt giữa đo hình ảnh và đo tiếp xúc trong cùng một chương trình đo tự động.
Kiểm tra chi tiết dập kim loại, sản phẩm nhựa phun, linh kiện gia công cắt gọt yêu cầu dung sai µm; phù hợp phòng QC/QA ngành ô tô, điện tử, hàng không và thiết bị y tế.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-H606P1C-E (QV Hyper 606 Pro - Colour LED) |
| Mã sản phẩm | 363-626-10 |
| Phạm vi đo (X×Y×Z) | 600 × 650 × 250 mm |
| Độ phân giải thước đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo TP: EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Tải bàn tối đa | 40 kg |
| Đơn vị chiếu sáng | Chiếu viền: White LED; Chiếu bề mặt dọc: Colour LED; PRL: Colour LED |
| Đơn vị quan sát | Turret lập trình tự động 1X - 2X - 6X |
| Bù nhiệt độ | Tự động |
| Model QVTP Pro | QVT1-H606P1C-E |
| Khối lượng thân máy (kèm đế phụ đặc biệt) | 1465 kg |
