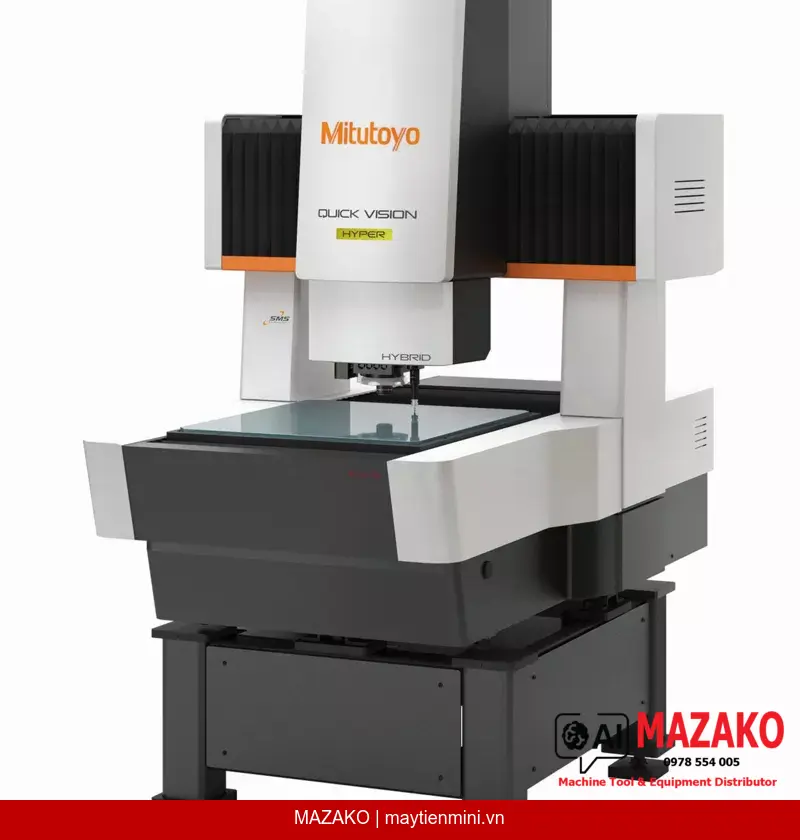

Máy đo tọa độ 3 chiều bằng hình ảnh CNC Mitutoyo QV-H404P1C-E (mã 363-616-10) thuộc dòng QV HYPER Pro — hệ thống đo hình ảnh CNC độ chính xác cao, tích hợp thước mã vạch độ phân giải cao 0,02 µm, chiếu sáng RGB Colour LED và chức năng bù nhiệt độ tự động. Thiết bị hỗ trợ đồng thời đo không tiếp xúc (hình ảnh) và đo tiếp xúc (đầu dò Touch Trigger Probe), đáp ứng kiểm tra chi tiết 3D phức tạp trong môi trường sản xuất công nghiệp.
Tích hợp chức năng đo hình ảnh CNC và đầu dò Touch Trigger Probe (QVTP Pro), cho phép đo 3D chi tiết dập, đúc nhựa và gia công cắt gọt mà đo hình ảnh đơn thuần không thực hiện được.
Trang bị thước độ phân giải cao 0,02 µm, đảm bảo độ chính xác đo hình ảnh EUX,MPE/EUY,MPE = (0,8+2L/1000) µm — đáp ứng yêu cầu kiểm tra chi tiết siêu chính xác.
Đồng bộ chuyển động camera với đèn strobe, cho phép đo hình ảnh liên tục không cần dừng bàn máy, rút ngắn đáng kể thời gian đo trong sản xuất hàng loạt.
Cảm biến nhiệt độ tích hợp trên thân máy và trên chi tiết gia công, tự động bù sai số nhiệt — đảm bảo độ chính xác ổn định trong môi trường xưởng sản xuất thực tế.
Dòng QV HYPER Pro của Mitutoyo được thiết kế cho các ứng dụng kiểm tra chất lượng đòi hỏi độ chính xác cao trong môi trường CNC tự động. Model QV-H404P1C-E trang bị chiếu sáng Colour RGB LED cho cả chiều dọc bề mặt (Vertical surface illumination) và chiếu sáng PRL, kết hợp với turret quan sát lập trình được (1X-2X-6X), cho phép linh hoạt điều chỉnh độ phóng đại theo từng loại chi tiết kiểm tra.
Bộ giá đỡ module đầu dò cho phép chuyển đổi tự động giữa đo hình ảnh và đo đầu dò tiếp xúc trong cùng một chuỗi đo CNC tự động. Độ chính xác đo tiếp xúc EX,MPE/EY,MPE/EZ,MPE = (1,7+3L/1000) µm, đáp ứng tiêu chuẩn kiểm tra chi tiết 3D khắt khe nhất.
Phạm vi đo X×Y×Z: 400×400×250 mm với tải trọng bàn máy tối đa 30 kg — phù hợp kiểm tra các chi tiết kích thước lớn trong công nghiệp ô tô, điện tử và khuôn mẫu.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-616-10 |
| Model | QV-H404P1C-E (QV Hyper 404 Pro - Colour LED) |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 250 mm |
| Độ phân giải thước | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo tiếp xúc EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Tải trọng bàn máy tối đa | 30 kg |
| Bộ quan sát | Turret lập trình được 1X - 2X - 6X |
| Chiếu sáng đường viền (Contour) | White LED |
| Chiếu sáng bề mặt dọc (Vertical) | Colour LED |
| Chiếu sáng PRL | Colour LED |
| Bù nhiệt độ | Tự động |
| Model QVTP Pro tương ứng | QVT1-H404P1C-E |
| Khối lượng máy (kể cả đế phụ) | 640 kg |
