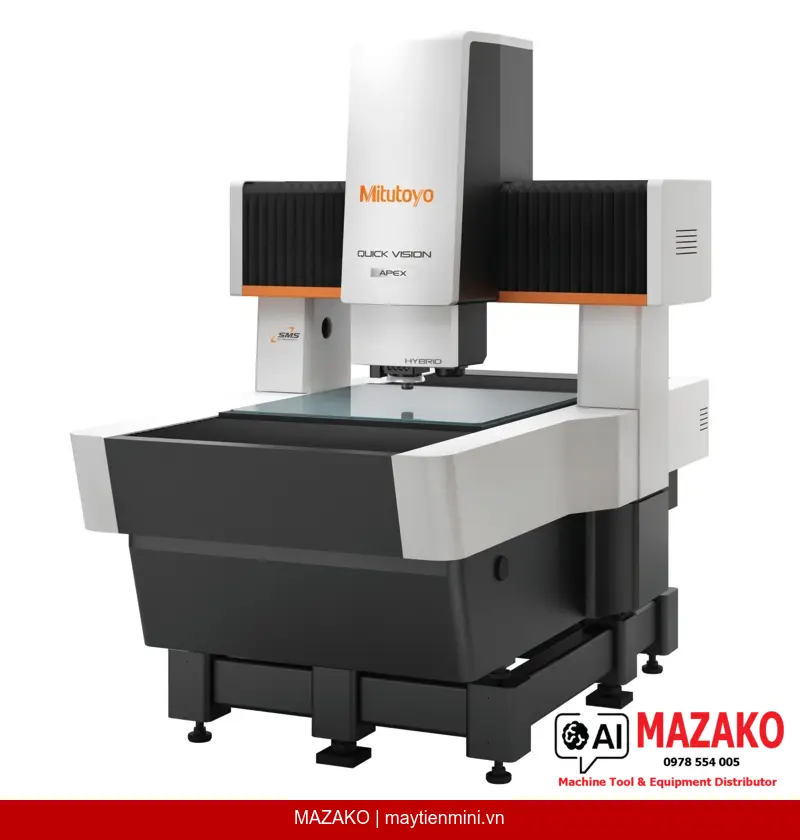

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-X606P1L-E (363-621-10) thuộc dòng QUICK VISION Pro — hệ thống đo quang học CNC hiệu suất cao, tích hợp đồng thời đo không tiếp xúc bằng camera và đo tiếp xúc bằng đầu dò Touch Trigger Probe, phù hợp cho kiểm tra chi tiết gia công, sản phẩm dập, đúc nhựa và cắt gọt trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
Công nghệ đo hình ảnh mới với đèn strobe tích hợp, rút ngắn thời gian đo từ 35–45% so với thế hệ trước, duy trì đồng thời năng suất cao và độ chính xác cao.
Đồng bộ chuyển động camera với đèn strobe để đo liên tục không dừng bàn máy, giúp rút ngắn thời gian đo vượt trội so với StrobeSnap thông thường.
Tích hợp đầu dò tiếp xúc QVTP Pro cho phép đo 3D các chi tiết phức tạp, kết hợp đo không tiếp xúc và tiếp xúc trong một thiết bị duy nhất.
Tính năng lấy nét tự động theo dõi đối tượng liên tục, tăng đáng kể năng suất đo trong các trình tự đo tự động CNC.
Dòng QUICK VISION Pro là giải pháp đo quang học CNC cao cấp của Mitutoyo, trong đó QV-X606P1L-E là model trang bị đèn LED trắng toàn bộ (White LED) cho các hệ thống chiếu sáng viền, chiếu sáng bề mặt và PRL. Thiết bị có phạm vi đo X×Y×Z đạt 600×650×250 mm, tải trọng bàn máy tối đa 50 kg, phù hợp với chi tiết kích thước trung bình và lớn trong sản xuất hàng loạt.
QVTP Pro cho phép thực hiện đo 3D bằng cách kết hợp chức năng đo hình ảnh và đầu dò tiếp xúc Touch Trigger Probe. Bộ giá thay đổi module đầu dò (probe module change rack) hỗ trợ chuyển đổi tự động giữa đo bằng vision và đo bằng đầu dò trong cùng một trình tự đo CNC, không cần can thiệp thủ công. Điều này mở ra khả năng đo ba chiều cho các sản phẩm dập, đúc nhựa và gia công cắt gọt vốn không thể đo hoàn toàn bằng xử lý ảnh đơn thuần.
Độ chính xác đo vision: EUX,MPE / EUY,MPE = (1,5 + 3L/1000) µm; EUZ,MPE = (1,5 + 4L/1000) µm; EUXY,MPE = (2 + 4L/1000) µm — với L là chiều dài đo bất kỳ (đơn vị mm). Độ phân giải thước đo: 0.1 µm.
QV-X606P1L-E được thiết kế cho bộ phận QC/QA và phòng kỹ thuật tại các nhà máy sản xuất linh kiện cơ khí chính xác, điện tử, ô tô, khuôn mẫu. Hệ thống tháp quan sát lập trình được (Programmable power turret) với 3 mức phóng đại 1X-2X-6X đáp ứng linh hoạt nhiều loại chi tiết và yêu cầu đo khác nhau.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-621-10 |
| Model | QV-X606P1L-E |
| Dòng sản phẩm | QV Apex 606 Pro - White LED |
| Tải trọng bàn máy tối đa | 50 kg |
| Phạm vi đo (X×Y×Z) | 600 × 650 × 250 mm |
| Độ phân giải thước đo | 0.1 µm |
| Độ chính xác đo vision EUX,MPE / EUY,MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo vision EUZ,MPE | (1,5 + 4L/1000) µm |
| Độ chính xác đo vision EUXY,MPE | (2 + 4L/1000) µm |
| Chiều dài đo L | Chiều dài đo bất kỳ (đơn vị: mm) |
| Chiếu sáng viền (Contour) | White LED |
| Chiếu sáng bề mặt (Vertical) | White LED |
| Chiếu sáng PRL | White LED |
| Model QVTP Pro | QVT1-X606P1L-E |
| Phạm vi đo cảm biến dịch chuyển vision (X×Y×Z) | 534 × 650 × 250 mm |
| Khối lượng thiết bị chính (bao gồm đế phụ) | 1465 kg |
| Tháp quan sát | Programmable power turret 1X-2X-6X |
| Bù nhiệt | Thủ công (Manual) |
