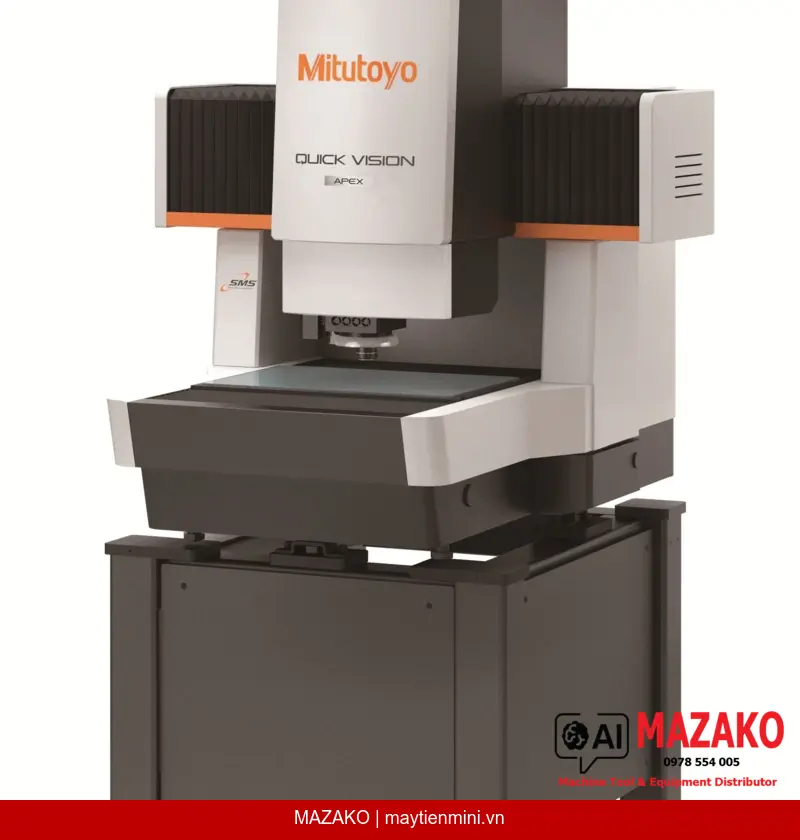

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-X302T1L-E (mã 363-603-10) thuộc dòng QUICK VISION Pro — hệ thống đo thị giác CNC hiệu năng cao, tích hợp công nghệ StrobeSnap và STREAM, cho phép rút ngắn thời gian đo tới 35–45% so với thế hệ trước, đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong sản xuất công nghiệp.
Rút ngắn thời gian đo từ 35 đến 45% so với hệ thống cũ nhờ chụp ảnh đồng bộ với đèn strobe, duy trì độ chính xác cao trên mọi vị trí đo liên tục hoặc gián đoạn.
Đồng bộ chuyển động camera và đèn strobe để đo liên tục không dừng bàn máy, rút ngắn thời gian đo vượt trội hơn cả StrobeSnap khi đo các phần tử liên tiếp.
Hệ thống lấy nét tự động theo dõi đối tượng nhanh chóng, cải thiện đáng kể năng suất đo trên các bề mặt có độ cao thay đổi liên tục.
Tích hợp đầu dò tiếp xúc Touch Trigger Probe, cho phép thực hiện đo 3D các sản phẩm dập, nhựa, gia công cắt gọt trên cùng một thiết bị mà không cần chuyển máy.
QV-X302T1L-E là mẫu cao cấp trong dòng QUICK VISION Pro của Mitutoyo, được trang bị tiêu chuẩn chức năng StrobeSnap và Tracking Auto Focus (TAF). Thiết bị sử dụng đèn White LED cho chiếu sáng contour, bề mặt và PRL, đảm bảo hình ảnh đo ổn định trên nhiều loại vật liệu và hình dạng chi tiết. Phạm vi đo 300×200×200mm với độ phân giải thang đo 0,1µm đáp ứng tiêu chuẩn kiểm tra chính xác cao trong môi trường sản xuất hàng loạt.
Model QVTP Pro (QVT1-X302T1L-E) tích hợp đầu dò tiếp xúc Touch Trigger Probe, mở rộng khả năng đo sang không gian ba chiều cho các chi tiết như sản phẩm dập khuôn, ép nhựa và gia công cắt. Bộ giá đỡ thay đổi module đầu dò cho phép chuyển đổi tự động giữa đo thị giác và đo tiếp xúc trong cùng một chương trình đo tự động CNC.
EUX,MPE / EUY,MPE = (1,5+3L/1000) µm; EUZ,MPE = (1,5+4L/1000) µm; EUXY,MPE = (2+4L/1000) µm — L là chiều dài đo tùy ý (đơn vị: mm). Độ lặp lại LAF: σ ≤ 0,8µm.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-603-10 |
| Model | QV-X302T1L-E |
| Dòng sản phẩm | QV Apex 302 Pro - White LED - TAF |
| Phạm vi đo (X×Y×Z) | 300 x 200 x 200 mm |
| Tải trọng bàn máy tối đa | 20 kg |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo thị giác EUX,MPE / EUY,MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo thị giác EUZ,MPE | (1,5 + 4L/1000) µm |
| Độ chính xác đo thị giác EUXY,MPE | (2 + 4L/1000) µm |
| Độ lặp lại LAF | σ ≤ 0,8 µm |
| Chiếu sáng contour | White LED |
| Chiếu sáng bề mặt dọc | White LED |
| Chiếu sáng PRL | White LED |
| Bộ quan sát | Programmable power turret 1X – 2X – 6X |
| Tracking Auto Focus (TAF) | Có |
| Bù nhiệt | Thủ công |
| Model QVTP Pro | QVT1-X302T1L-E |
| Phạm vi cảm biến dịch chuyển thị giác (X×Y×Z) | 234 x 200 x 200 mm |
| Khối lượng (bao gồm đế phụ) | 355 kg |
