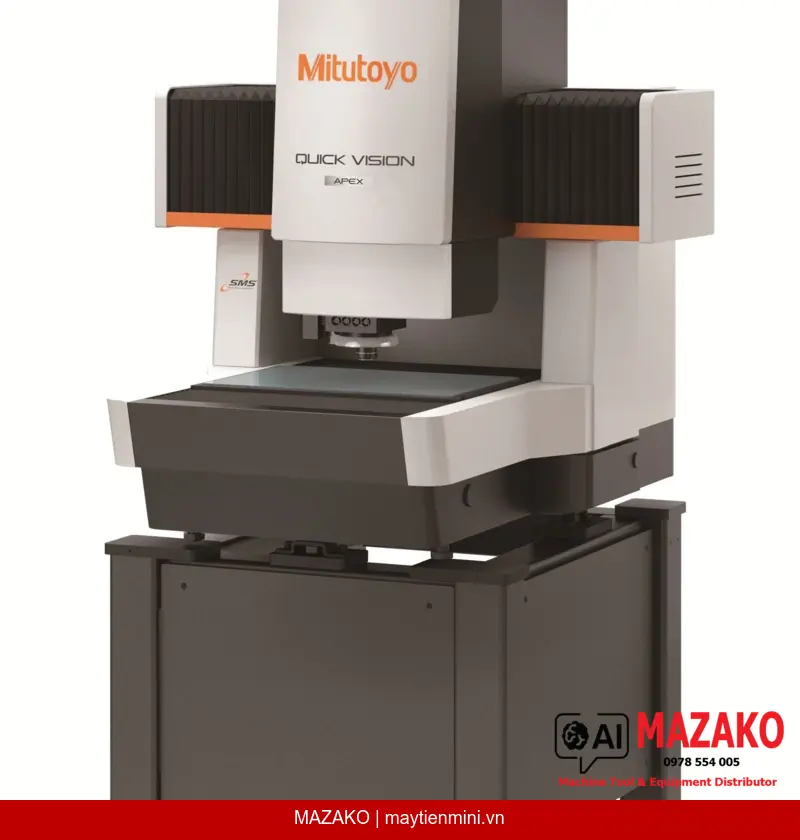

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-X302T1C-E (mã 363-604-10) thuộc dòng QUICK VISION Pro, tích hợp chức năng StrobeSnap và đầu dò tiếp xúc Touch Trigger Probe, cho phép đo không tiếp xúc và đo tiếp xúc trên cùng một thiết bị với độ chính xác và năng suất vượt trội.
Rút ngắn thời gian đo từ 35–45% so với hệ thống cũ nhờ đồng bộ chuyển động bàn máy và đèn strobe, đảm bảo độ chính xác và năng suất đo cao trong cùng một chu kỳ vận hành.
Đồng bộ hoàn toàn giữa chuyển động camera và đèn strobe, cho phép đo không dừng (non-stop) giúp rút ngắn thời gian đo vượt trội hơn cả StrobeSnap trong các quy trình đo liên tục.
Tự động lấy nét theo dõi đối tượng, nâng cao đáng kể năng suất đo trên các chi tiết có biên dạng phức tạp hoặc bề mặt không đồng đều.
Tích hợp đầu dò tiếp xúc cho phép thực hiện đo 3 chiều trên các chi tiết dập, đúc nhựa và gia công cắt gọt — mở rộng khả năng đo so với hệ thống xử lý ảnh thuần túy.
QV-X302T1C-E là mẫu cao cấp trong dòng QUICK VISION Pro của Mitutoyo, được trang bị tiêu chuẩn chức năng StrobeSnap và hỗ trợ tùy chọn đầu dò Touch Trigger Probe. Hệ thống có khả năng chuyển đổi linh hoạt giữa đo thị giác và đo tiếp xúc trong một chuỗi đo tự động thông qua module thay đầu dò tự động.
Thiết bị phù hợp cho kiểm tra chất lượng (QC/QA) các chi tiết dập kim loại, sản phẩm đúc nhựa, chi tiết gia công cắt gọt và các linh kiện yêu cầu đo 3D chính xác cao. Phạm vi đo 300×200×200 mm đáp ứng đa dạng kích thước chi tiết trong môi trường sản xuất công nghiệp.
EUX,MPE / EUY,MPE = (1,5+3L/1000) µm; EUZ,MPE = (1,5+4L/1000) µm; EUXY,MPE = (2+4L/1000) µm — đảm bảo truy nguyên nguồn gốc đo lường theo tiêu chuẩn quốc tế.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-604-10 |
| Model | QV-X302T1C-E |
| Model tương đương | QV Apex 302 Pro - Colour LED - TAF |
| Phạm vi đo (X×Y×Z) | 300 x 200 x 200 mm |
| Tải trọng bàn máy tối đa | 20 kg |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo thị giác EUX,MPE / EUY,MPE | (1,5+3L/1000) µm |
| Độ chính xác đo thị giác EUZ,MPE | (1,5+4L/1000) µm |
| Độ chính xác đo thị giác EUXY,MPE | (2+4L/1000) µm |
| Chiếu sáng viền (Contour) | White LED |
| Chiếu sáng bề mặt đứng | Colour LED |
| Chiếu sáng PRL | Colour LED |
| Bộ quan sát (Turret) | Programmable power turret 1X – 2X – 6X |
| Tracking Auto Focus (TAF) | Có |
| Độ lặp lại LAF | σ ≤ 0,8 |
| Phạm vi chung với cảm biến dịch chuyển thị giác (X×Y×Z) | 234 x 200 x 200 mm |
| Model QVTP Pro | QVT1-X302T1C-E |
| Chức năng bù nhiệt độ | Thủ công (Manual) |
| Khối lượng máy (bao gồm đế phụ chuyên dụng) | 355 kg |
