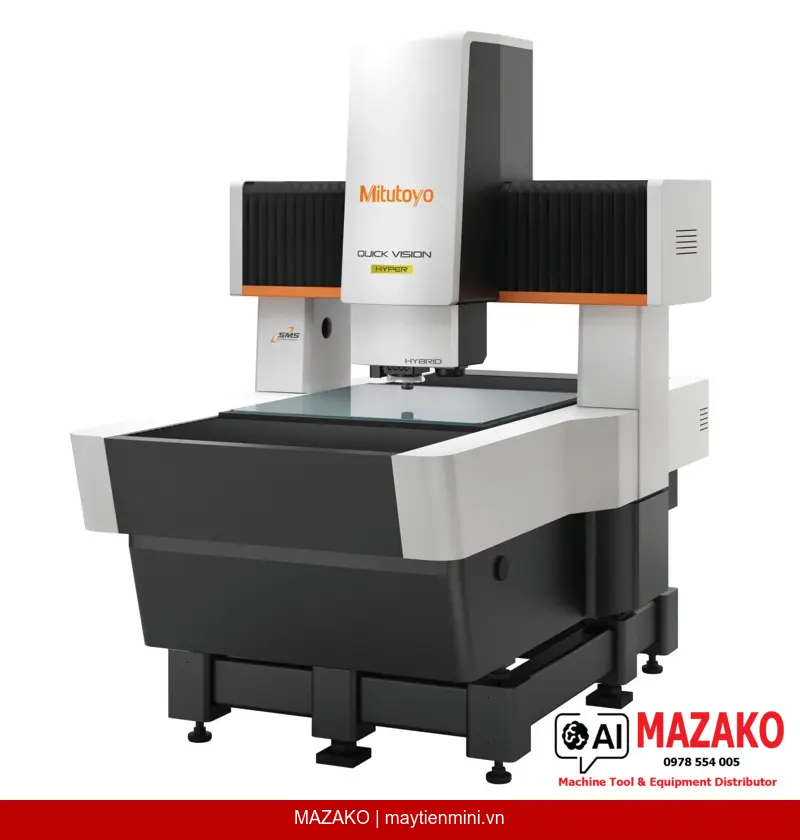

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-H606T1C-E (363-628-10) thuộc dòng QV HYPER Pro — hệ thống đo quang học CNC độ chính xác cao, được trang bị thước đo độ phân giải 0,02µm, hệ thống lấy nét tự động theo dõi (TAF) và bù nhiệt độ tự động, đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp B2B.
Hệ thống lấy nét tự động theo dõi giúp lấy nét nhanh trên bề mặt chi tiết, tăng đáng kể năng suất đo trong dây chuyền sản xuất liên tục.
Chuyển động camera và đèn strobe được đồng bộ hóa, cho phép đo liên tục không dừng bàn máy, rút ngắn đáng kể thời gian đo tổng thể.
Mô hình QVTP Pro bổ sung đầu dò tiếp xúc (Touch Trigger Probe), cho phép thực hiện cả đo không tiếp xúc lẫn đo tiếp xúc 3D trên một thiết bị duy nhất.
Trang bị cảm biến nhiệt độ trên thân máy và cảm biến nhiệt độ cho chi tiết đo, tự động bù sai số nhiệt trong suốt quá trình đo.
Máy đo tọa độ 3 chiều QV-H606T1C-E sử dụng chiếu sáng viền bằng LED trắng và chiếu sáng bề mặt đứng bằng Colour LED (RGB), tối ưu hóa khả năng phát hiện biên cạnh trên nhiều loại vật liệu và bề mặt khác nhau, phù hợp với yêu cầu kiểm tra sản phẩm dập, đúc nhựa và gia công cắt gọt.
Với sự kết hợp giữa chức năng đo quang học và đầu dò tiếp xúc, hệ thống QVTP Pro thực hiện được phép đo 3D toàn diện cho các chi tiết như sản phẩm dập, đúc nhựa và gia công cơ — vốn không thể đo đầy đủ bằng xử lý ảnh đơn thuần. Giá đỡ module đầu dò cho phép chuyển đổi tự động giữa chế độ đo quang học và đo tiếp xúc trong chuỗi đo CNC.
Độ chính xác đo Vision: EUX,MPE/EUY,MPE = (0,8+2L/1000)µm | EUZ,MPE = (1,5+2L/1000)µm | EUXY,MPE = (1,4+3L/1000)µm. Độ chính xác đo TP: EX,MPE/EY,MPE/EZ,MPE = (1,7+3L/1000)µm. Độ phân giải thước đo: 0,02µm.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-628-10 |
| Model | QV-H606T1C-E (QV Hyper 606 Pro - Colour LED - TAF) |
| Phạm vi đo (X×Y×Z) | 600 × 650 × 250 mm |
| Tải tối đa bàn máy | 40 kg |
| Độ phân giải thước đo | 0,02 µm |
| Độ chính xác đo Vision EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo Vision EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo Vision EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo TP EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Độ lặp lại LAF | σ ≤ 0,8 |
| Đơn vị chiếu sáng — Viền | LED trắng |
| Đơn vị chiếu sáng — Bề mặt đứng / PRL | Colour LED (RGB) |
| Đầu quan sát | Turret bội số lập trình được: 1X, 2X, 6X |
| Tracking Auto Focus (TAF) | Có |
| Bù nhiệt độ | Tự động |
| Model QVTP Pro tương ứng | QVT1-H606T1C-E |
| Khối lượng thiết bị (bao gồm đế phụ) | 1465 kg |
