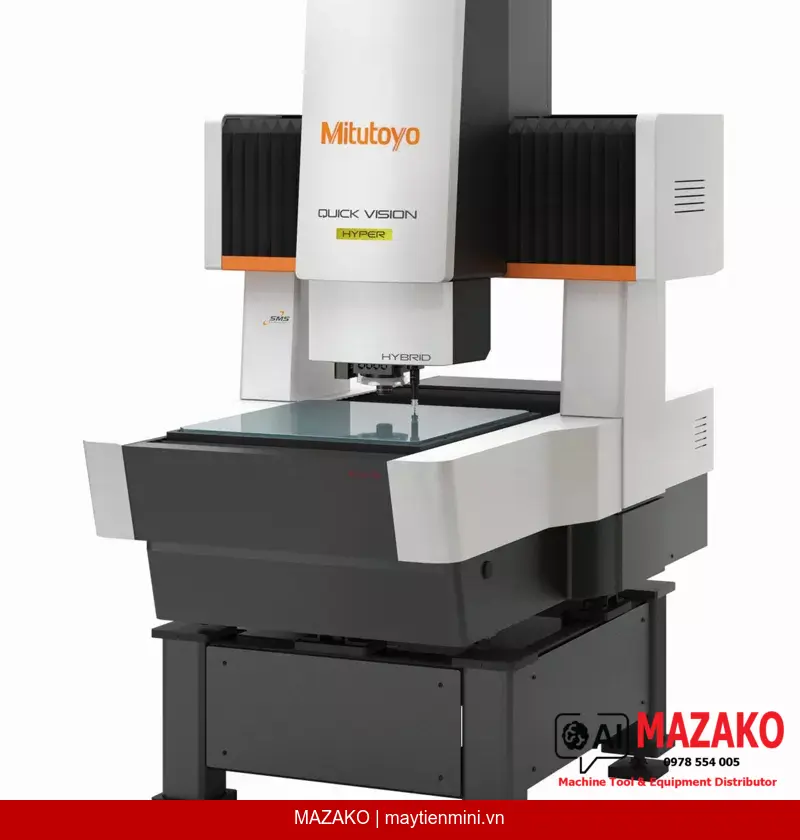

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-H404T1L-E (mã 363-617-10) thuộc dòng QV HYPER Pro — hệ thống đo hình ảnh CNC độ chính xác cao, trang bị thang đo độ phân giải 0,02 µm, bộ lấy nét tự động theo dõi TAF và chức năng bù nhiệt độ tự động, phục vụ kiểm tra kích thước chi tiết gia công, sản phẩm dập, đúc nhựa và các chi tiết không thể đo bằng xử lý ảnh thông thường.
Bộ lấy nét tự động theo dõi TAF cho phép lấy nét nhanh trên bề mặt chi tiết, cải thiện đáng kể năng suất đo trong sản xuất hàng loạt.
Tích hợp đầu dò tiếp xúc Touch Trigger Probe (QVTP Pro), cho phép thực hiện đo hình ảnh và đo tiếp xúc 3D chỉ bằng một máy duy nhất.
Chuyển động camera được đồng bộ với đèn strobe, cho phép đo hình ảnh liên tục không dừng bàn máy, rút ngắn thời gian đo đáng kể.
Cảm biến nhiệt độ gắn trên thân máy và cảm biến nhiệt độ chi tiết đo phối hợp bù sai số nhiệt tự động, đảm bảo độ chính xác trong môi trường công nghiệp.
QV-H404T1L-E là mô hình trang bị đèn LED trắng cho chiếu sáng đường viền, chiếu sáng bề mặt dọc và chiếu sáng PRL. Phạm vi đo 400×400×250 mm đáp ứng đa dạng kích thước chi tiết trong ngành cơ khí chính xác, điện tử và nhựa. Độ chính xác đo hình ảnh EUX,MPE/EUY,MPE = (0,8+2L/1000) µm đạt tiêu chuẩn kiểm tra chất lượng khắt khe.
Mô hình QVTP Pro (QVT1-H404T1L-E) mở rộng khả năng đo 3D lên sản phẩm dập, đúc nhựa và các chi tiết gia công cắt gọt — vốn không thể kiểm tra hoàn toàn bằng xử lý ảnh đơn thuần. Bộ thay đổi module đầu dò tự động cho phép chuyển đổi giữa đo hình ảnh và đo đầu dò tiếp xúc trong cùng một chương trình đo tự động.
Kiểm tra kích thước chi tiết dập khuôn, đúc nhựa, gia công cắt gọt CNC; kiểm soát chất lượng linh kiện điện tử; đo 3D tích hợp trong dây chuyền QC tự động hóa.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-617-10 |
| Model | QV-H404T1L-E (QV Hyper 404 Pro - White LED - TAF) |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 250 mm |
| Tải trọng bàn máy tối đa | 30 kg |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo đầu dò TP (EX,MPE / EY,MPE / EZ,MPE) | (1,7 + 3L/1000) µm |
| Độ lặp lại LAF | σ ≤ 0,8 |
| Bộ quan sát | Turret lập trình được: 1X – 2X – 6X |
| Chiếu sáng đường viền | LED trắng |
| Chiếu sáng bề mặt dọc | LED trắng |
| Chiếu sáng PRL | LED trắng |
| Tracking Auto Focus (TAF) | Có |
| Bù nhiệt độ tự động | Tự động |
| Khối lượng máy chính (bao gồm đế phụ chuyên dụng) | 640 kg |
| Model QVTP Pro tương ứng | QVT1-H404T1L-E |
