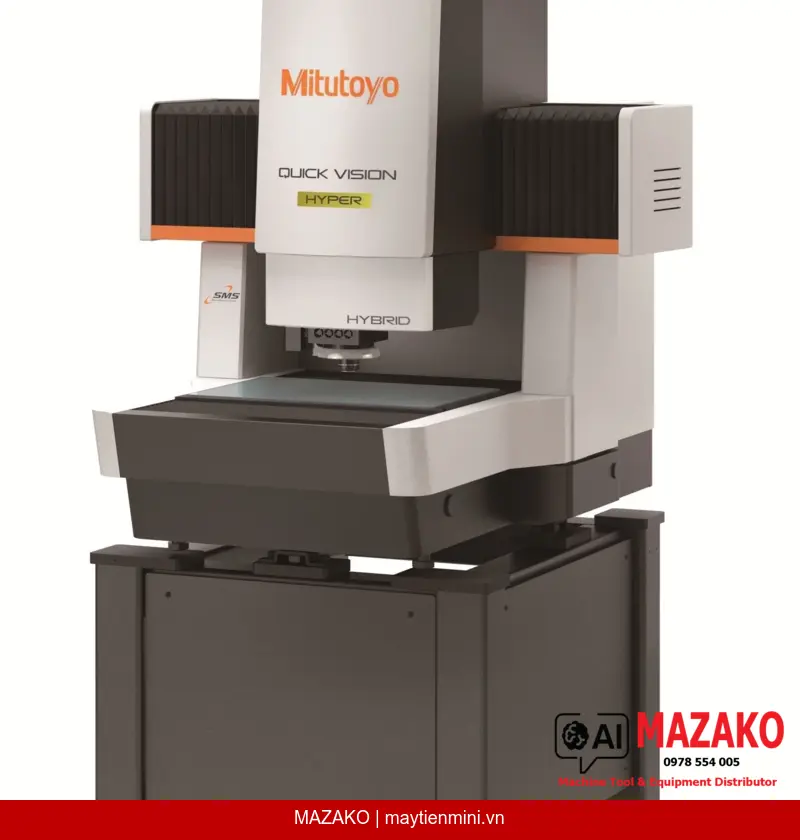

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-H302P1L-E (mã 363-605-10) thuộc dòng QV HYPER Pro — hệ thống đo hình ảnh CNC độ chính xác cao, trang bị thước đo độ phân giải 0,02µm, chiếu sáng White LED và bù nhiệt độ tự động. Thiết bị phù hợp với các phòng QC/QA yêu cầu đo không tiếp xúc và đo tiếp xúc 3 chiều trên cùng một đơn vị.
Công nghệ lấy nét tự động theo vết giúp lấy nét nhanh trên bề mặt chi tiết, tăng đáng kể năng suất đo trong sản xuất hàng loạt.
Chuyển động camera và đèn strobe được đồng bộ hóa, cho phép đo hình ảnh không dừng bàn máy, rút ngắn đáng kể thời gian đo tổng thể.
Tích hợp đầu dò tiếp xúc kiểu Touch Trigger, cho phép đo 3 chiều các chi tiết dập, ép nhựa, gia công cắt gọt mà đo hình ảnh đơn thuần không thể thực hiện.
Cảm biến nhiệt độ gắn trên thân máy và trên chi tiết đo hoạt động đồng thời, tự động bù sai số nhiệt — đảm bảo độ chính xác ổn định trong môi trường xưởng sản xuất.
Model QV-H302P1L-E sử dụng đèn White LED cho cả chiếu sáng viền biên dạng (Contour), chiếu sáng bề mặt dọc (Vertical surface) và chiếu sáng đồng trục PRL. Bộ quan sát là turret lập trình tự động với 3 mức phóng đại: 1X – 2X – 6X, đáp ứng đa dạng kích thước chi tiết trong một chu trình đo tự động.
Giá thay đầu dò module cho phép chuyển đổi tự động giữa chế độ đo hình ảnh và đo tiếp xúc Touch Trigger trong cùng một chuỗi đo CNC tự động. Điều này loại bỏ nhu cầu sử dụng hai thiết bị riêng biệt, tiết kiệm không gian và thời gian vận hành.
Độ chính xác đo hình ảnh EUX,MPE/EUY,MPE = (0,8+2L/1000) µm; EUZ,MPE = (1,5+2L/1000) µm; EUXY,MPE = (1,4+3L/1000) µm. Độ chính xác đo tiếp xúc EX,MPE/EY,MPE/EZ,MPE = (1,7+3L/1000) µm — xác định theo phương pháp kiểm định của Mitutoyo.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-605-10 |
| Model | QV-H302P1L-E (QV Hyper 302 Pro - White LED) |
| Phạm vi đo (X×Y×Z) | 300 × 200 × 200 mm |
| Tải trọng bàn máy tối đa | 15 kg |
| Độ phân giải thước đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo tiếp xúc EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Bộ quan sát | Turret lập trình tự động 1X – 2X – 6X |
| Chiếu sáng viền biên dạng | White LED |
| Chiếu sáng bề mặt dọc | White LED |
| Chiếu sáng đồng trục PRL | White LED |
| Bù nhiệt độ | Tự động |
| Model QVTP Pro tương ứng | QVT1-H302P1L-E |
| Khối lượng tổng thể (bao gồm đế phụ) | 355 kg |
