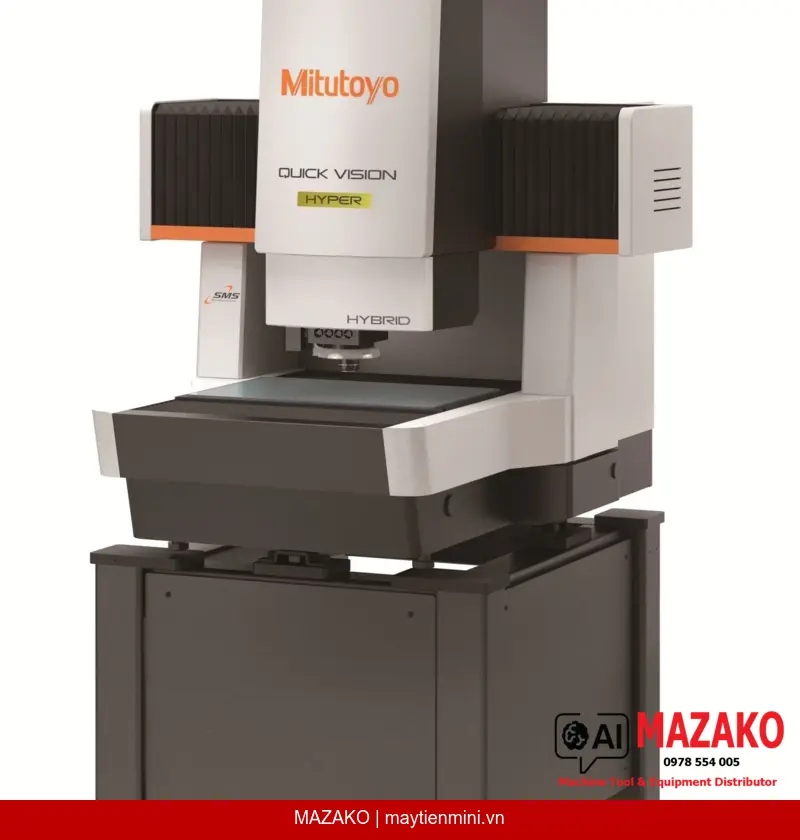

Máy đo tọa độ 3 chiều CNC Vision Mitutoyo QV-H302P1C-E (mã 363-606-10) thuộc dòng QV HYPER Pro — giải pháp đo lường quang học độ chính xác cao dành cho môi trường sản xuất công nghiệp đòi hỏi kiểm tra kích thước phức tạp trên chi tiết dập, đúc nhựa và gia công cắt gọt.
Thang đo độ chính xác cao với độ phân giải 0,02 µm đảm bảo kết quả đo ổn định, đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong sản xuất chính xác.
Kết hợp đo không tiếp xúc (vision) và đo tiếp xúc (touch trigger probe) trên cùng một thiết bị, cho phép đo 3D hoàn chỉnh mà không cần chuyển máy.
Camera và đèn strobe đồng bộ chuyển động giúp thực hiện đo vision không dừng bàn máy, rút ngắn đáng kể thời gian đo trong chu kỳ sản xuất hàng loạt.
Cảm biến nhiệt độ tích hợp trên thân máy và cảm biến nhiệt độ cho chi tiết đo cho phép bù nhiệt tự động, duy trì độ chính xác ổn định trong điều kiện nhiệt độ xưởng thay đổi.
QV-H302P1C-E là model QV Hyper 302 Pro trang bị đèn LED màu RGB (Colour LED), cung cấp khả năng phát hiện biên dạng nâng cao so với model đèn trắng thông thường. Phạm vi đo X×Y×Z đạt 300×200×200 mm với tải bàn máy tối đa 15 kg, phù hợp kiểm tra các chi tiết kích thước vừa và lớn trong ngành cơ khí chính xác, điện tử và khuôn mẫu.
Với module đầu dò QVTP Pro (model QVT1-H302P1C-E), máy thực hiện được phép đo 3D cho các chi tiết như sản phẩm dập, nhựa đúc và gia công cắt — những chi tiết mà trước đây không thể đo hoàn chỉnh chỉ bằng xử lý ảnh. Giá đỡ thay thế module probe cho phép chuyển đổi linh hoạt giữa đo vision và đo tiếp xúc trong cùng một chương trình đo tự động.
Turret zoom lập trình (Programmable Power Turret) với 3 mức phóng đại 1X, 2X, 6X tích hợp sẵn, tối ưu hóa trường nhìn cho từng loại chi tiết và dung sai khác nhau mà không cần can thiệp thủ công trong chu trình đo tự động.
Công nghệ TAF tự động lấy nét liên tục theo bề mặt chi tiết, tăng tốc độ xử lý đáng kể so với lấy nét thủ công, đặc biệt hiệu quả với các bề mặt có độ cao thay đổi trong sản xuất hàng loạt.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-H302P1C-E (QV Hyper 302 Pro - Colour LED) |
| Mã sản phẩm | 363-606-10 |
| Phạm vi đo (X×Y×Z) | 300 × 200 × 200 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo vision EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo vision EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo vision EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo tiếp xúc EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Tải trọng bàn máy tối đa | 15 kg |
| Đơn vị quan sát | Programmable Power Turret 1X - 2X - 6X |
| Chiếu sáng biên dạng | LED trắng |
| Chiếu sáng bề mặt dọc | LED màu (Colour LED) |
| PRL | LED màu (Colour LED) |
| Bù nhiệt độ | Tự động (Automatic) |
| Model QVTP Pro (đầu dò tiếp xúc) | QVT1-H302P1C-E |
| Khối lượng tổng thể (kèm đế phụ) | 355 kg |
