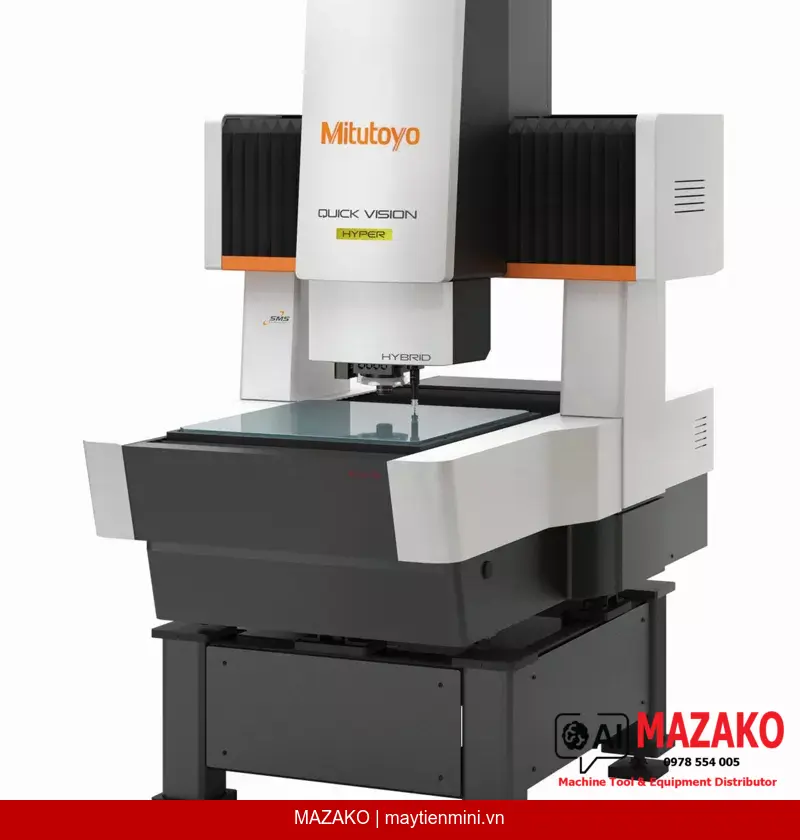

Máy đo tọa độ 3 chiều CNC Mitutoyo QV-H404P1L-E (mã 363-615-10) thuộc dòng QV HYPER Pro — hệ thống đo hình ảnh CNC độ chính xác cao, tích hợp đầu dò tiếp xúc Touch Trigger Probe, cho phép thực hiện cả đo không tiếp xúc lẫn đo tiếp xúc trên cùng một thiết bị. Phù hợp cho kiểm tra chi tiết ép khuôn, nhựa đúc và gia công cắt gọt trong môi trường sản xuất công nghiệp.
Thang đo độ chính xác cao với độ phân giải 0,02 µm đảm bảo kết quả đo ổn định và đáng tin cậy cho các chi tiết có dung sai chặt chẽ.
Chuyển động camera và đèn strobe được đồng bộ hóa, cho phép đo hình ảnh liên tục mà không cần dừng bàn đo, rút ngắn đáng kể thời gian đo bằng chức năng STREAM.
Đầu dò tiếp xúc tùy chọn cho phép thực hiện đo 3D chi tiết phức tạp mà phương pháp xử lý ảnh đơn thuần không thể đo được, mở rộng đáng kể năng lực kiểm tra.
Trang bị tiêu chuẩn cảm biến nhiệt độ trên thân máy và cảm biến nhiệt độ cho chi tiết đo, tự động bù trừ sai số nhiệt để đảm bảo độ chính xác đo trong điều kiện môi trường thay đổi.
Mitutoyo QV-H404P1L-E thuộc dòng QV HYPER Pro, được phát triển để đáp ứng yêu cầu đo lường khắt khe nhất trong ngành sản xuất chính xác. Model này sử dụng đèn LED trắng cho chiếu sáng đường viền, chiếu sáng bề mặt theo phương thẳng đứng và chiếu sáng PRL, cho khả năng phát hiện cạnh ổn định trên nhiều loại vật liệu bề mặt.
Hệ thống hỗ trợ chức năng Tracking Auto Focus (TAF) giúp lấy nét nhanh trên bề mặt chi tiết, tăng đáng kể năng suất đo trong môi trường sản xuất hàng loạt. Bộ quan sát sử dụng turret công suất lập trình được với ba mức phóng đại 1X-2X-6X, linh hoạt cho nhiều ứng dụng kiểm tra khác nhau.
Model QVTP Pro (QVT1-H404P1L-E) tích hợp đầu dò Touch Trigger Probe, cho phép chuyển đổi linh hoạt giữa đo hình ảnh và đo tiếp xúc trong cùng một chuỗi đo tự động thông qua giá thay module đầu dò. Điều này cho phép đo 3D các chi tiết ép khuôn, nhựa đúc và sản phẩm gia công cắt gọt — những chi tiết trước đây không thể đo hoàn chỉnh chỉ bằng xử lý ảnh.
Kiểm tra chi tiết ép khuôn kim loại, kiểm tra sản phẩm nhựa đúc, đo lường chi tiết gia công cắt gọt độ chính xác cao, kiểm soát chất lượng linh kiện điện tử và cơ khí chính xác trong môi trường sản xuất hàng loạt.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-615-10 |
| Model | QV-H404P1L-E (QV Hyper 404 Pro - White LED) |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 250 mm |
| Tải trọng bàn đo tối đa | 30 kg |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo đầu dò EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Bộ chiếu sáng | Đường viền: LED trắng; Bề mặt thẳng đứng: LED trắng; PRL: LED trắng |
| Bộ quan sát | Turret công suất lập trình được 1X - 2X - 6X |
| Chức năng bù nhiệt độ | Tự động |
| Model QVTP Pro tương ứng | QVT1-H404P1L-E |
| Khối lượng máy (bao gồm đế phụ chuyên dụng) | 640 kg |
