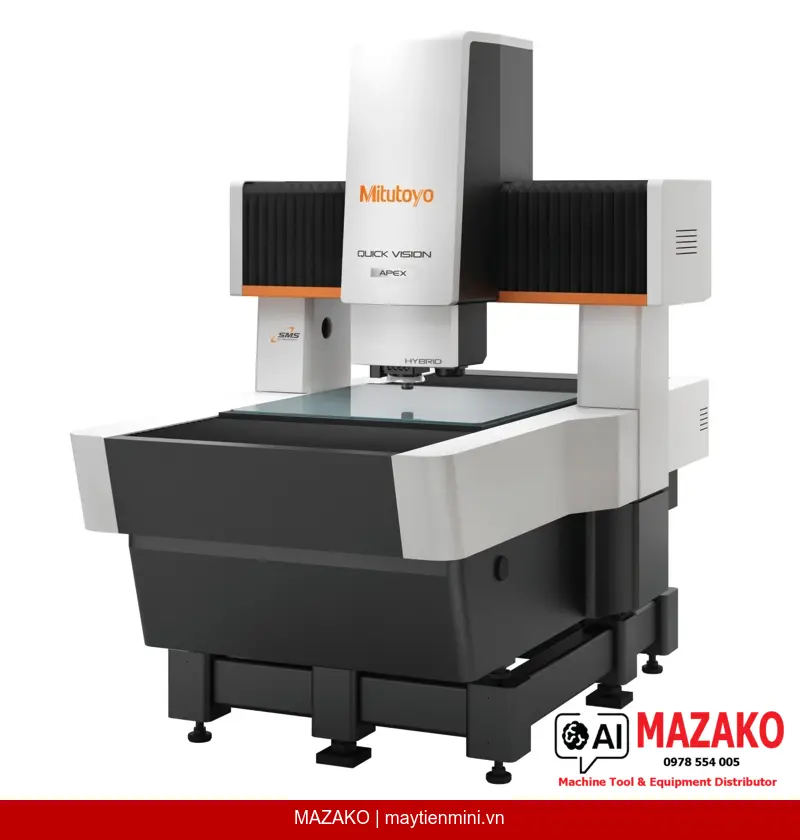

Mitutoyo QV-X606T1L-E (363-623-10) là hệ thống máy đo tọa độ 3 chiều CNC bằng hình ảnh thuộc dòng QUICK VISION Apex Pro, tích hợp công nghệ StrobeSnap và Tracking Auto Focus (TAF), cho phép đo không tiếp xúc và đo tiếp xúc trên cùng một thiết bị với phạm vi đo 600×650×250 mm và độ phân giải thang đo 0,1 µm.
Công nghệ StrobeSnap đồng bộ chuyển động camera với đèn strobe, rút ngắn thời gian đo từ 35–45% so với thế hệ trước, phù hợp cho sản xuất hàng loạt yêu cầu năng suất cao.
Chế độ STREAM cho phép đo không dừng sàn máy, đồng bộ hoàn toàn giữa chuyển động camera và đèn strobe, rút ngắn thời gian đo vượt trội so với StrobeSnap trong các chu trình đo liên tục.
Hệ thống lấy nét tự động theo dõi TAF giúp căn nét nhanh chóng theo bề mặt chi tiết, nâng cao đáng kể năng suất đo trong các ứng dụng có bề mặt phức tạp hoặc thay đổi chiều cao liên tục.
Kết hợp đo không tiếp xúc bằng hình ảnh và đo tiếp xúc bằng Touch Trigger Probe trên cùng một thiết bị. Giá thay đổi đầu dò tự động cho phép chuyển đổi linh hoạt trong chu trình đo tự động CNC.
Máy đo tọa độ 3 chiều CNC Mitutoyo QV-X606T1L-E được thiết kế để đo kiểm các chi tiết phức tạp như sản phẩm dập khuôn, ép nhựa và gia công cơ khí — những chi tiết trước đây không thể đo hoàn chỉnh chỉ bằng xử lý ảnh đơn thuần. Hệ thống hỗ trợ đo 3D toàn diện, phù hợp với bộ phận QC/QA trong ngành ô tô, điện tử, khuôn mẫu và cơ khí chính xác.
Thiết bị được trang bị ba loại chiếu sáng: đèn LED trắng cho chiếu sáng biên dạng (Contour), LED màu cho chiếu sáng bề mặt dọc và chiếu sáng vòng PRL. Bộ quan sát turret lập trình được với ba mức phóng đại 1X–2X–6X đảm bảo linh hoạt trong mọi điều kiện đo.
EUX/EUY: (1,5+3L/1000) µm — EUZ: (1,5+4L/1000) µm — EUXY: (2+4L/1000) µm. Với tải trọng sàn tối đa 50 kg và khối lượng máy 1.465 kg (bao gồm đế phụ đặc biệt), thiết bị phù hợp cho phòng đo chính xác công nghiệp.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-623-10 |
| Model | QV-X606T1L-E |
| Dòng sản phẩm | QV Apex 606 Pro - White LED - TAF |
| Phạm vi đo (X×Y×Z) | 600 × 650 × 250 mm |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 4L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (2 + 4L/1000) µm |
| Ghi chú (L) | Chiều dài đo tùy ý (đơn vị: mm) |
| Tải trọng sàn tối đa | 50 kg |
| Khối lượng máy (bao gồm đế phụ đặc biệt) | 1.465 kg |
| Chiếu sáng biên dạng | LED trắng (White LED) |
| Chiếu sáng bề mặt dọc | LED màu (Colour LED) |
| Chiếu sáng PRL | LED màu (Colour LED) |
| Bộ quan sát | Turret lập trình 1X – 2X – 6X |
| Tracking Auto Focus (TAF) | Có |
| Độ lặp lại LAF | σ ≤ 0,8 |
| Phạm vi đo cảm biến dịch chuyển hình ảnh (X×Y×Z) | 534 × 650 × 250 mm |
| Model QVTP Pro | QVT1-X606T1L-E |
| Bù nhiệt | Thủ công |
