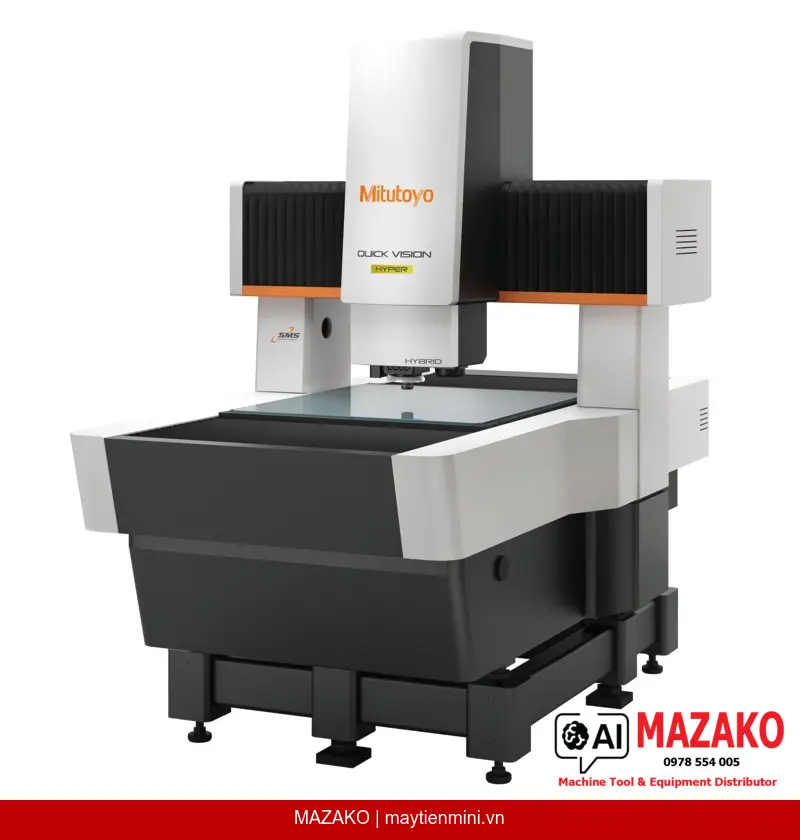

Máy đo tọa độ 3 chiều CNC bằng hình ảnh Mitutoyo QV-H606P1L-E (363-625-10) thuộc dòng QV HYPER Pro — hệ thống đo hình ảnh độ chính xác cao được trang bị thang đo độ phân giải 0,02 µm, bù nhiệt tự động và khả năng đo tiếp xúc/không tiếp xúc trên cùng một thiết bị, đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Độ phân giải thang đo đạt 0,02 µm, đảm bảo độ chính xác đo hình ảnh EUX,MPE/EUY,MPE = (0,8+2L/1000) µm — phù hợp kiểm tra chi tiết gia công chính xác cao.
Chuyển động camera và đèn strobe được đồng bộ hóa, cho phép đo hình ảnh liên tục (STREAM) mà không cần dừng sàn, rút ngắn đáng kể thời gian đo trong sản xuất hàng loạt.
Phạm vi đo 600×650×250 mm, hỗ trợ đo 3D các chi tiết dập, đúc nhựa và gia công cơ khí — vượt qua giới hạn của hệ thống xử lý hình ảnh 2D thông thường.
Tùy chọn đầu dò tiếp xúc touch-trigger cho phép thực hiện cả đo không tiếp xúc lẫn đo tiếp xúc trên cùng một thiết bị, chuyển đổi tự động trong chuỗi đo CNC.
Model QV-H606P1L-E hỗ trợ tùy chọn Tracking Auto Focus (TAF) — tự động lấy nét nhanh trên bề mặt vật đo, cải thiện đáng kể năng suất đo trong môi trường sản xuất có nhiều chủng loại chi tiết.
Thiết bị được trang bị tiêu chuẩn chức năng bù nhiệt tự động sử dụng cảm biến nhiệt độ gắn trên thân máy và cảm biến nhiệt độ riêng cho chi tiết đo. Điều này đảm bảo kết quả đo ổn định trong điều kiện nhiệt độ môi trường thay đổi tại xưởng sản xuất.
Đầu quan sát turret lập trình 1X-2X-6X cho phép tự động chọn độ phóng đại phù hợp trong chuỗi đo CNC, giảm thao tác thủ công và tăng tính lặp lại của quy trình kiểm tra.
Máy đo tọa độ 3 chiều CNC Mitutoyo QV-H606P1L-E phù hợp cho bộ phận QC/QA trong ngành điện tử, ô tô, khuôn mẫu và thiết bị y tế — nơi yêu cầu đo lường chính xác cao, tốc độ đo nhanh và khả năng truy xuất dữ liệu đo tự động.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-H606P1L-E (QV Hyper 606 Pro - White LED) |
| Mã sản phẩm | 363-625-10 |
| Tải trọng sàn tối đa | 40 kg |
| Phạm vi đo (X×Y×Z) | 600 × 650 × 250 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Đơn vị chiếu sáng — Chiếu viền | LED trắng |
| Đơn vị chiếu sáng — Chiếu thẳng đứng | LED trắng |
| Đơn vị chiếu sáng — PRL | LED trắng |
| Đầu quan sát | Turret lập trình được 1X - 2X - 6X |
| Bù nhiệt | Tự động |
| Khối lượng máy (bao gồm đế phụ) | 1465 kg |
| Model QVTP Pro tương ứng | QVT1-H606P1L-E |
| Độ chính xác đo đầu dò EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
