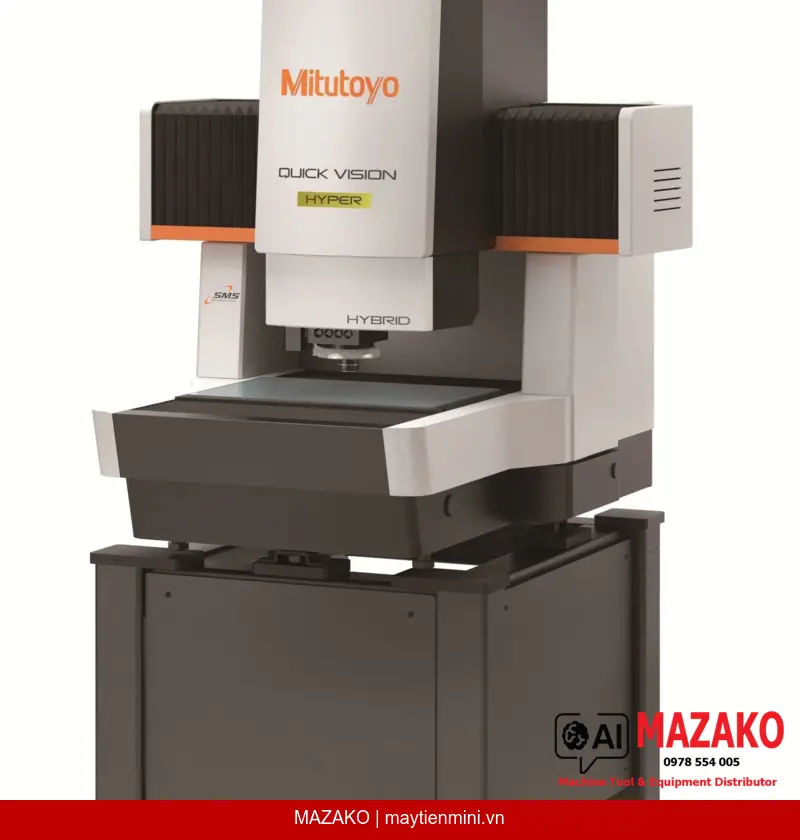

Máy đo tọa độ 3 chiều CNC bằng hình ảnh Mitutoyo QV-H302T1C-E (mã 363-608-10) thuộc dòng QV HYPER Pro — dòng máy đo hình ảnh độ chính xác cao được trang bị thang đo độ phân giải 0,02 µm, hệ thống chiếu sáng LED màu RGB và công nghệ Tracking Auto Focus (TAF). Thiết bị đáp ứng yêu cầu đo lường khắt khe trong sản xuất linh kiện cơ khí chính xác, khuôn mẫu và linh kiện điện tử.
Hệ thống lấy nét tự động theo dõi liên tục giúp rút ngắn đáng kể thời gian đo, đặc biệt hiệu quả khi ứng dụng chế độ STREAM đo không dừng bàn máy.
Tích hợp đầu dò tiếp xúc Touch Trigger Probe (QVTP Pro), cho phép đo 3 chiều các chi tiết dập, ép nhựa và gia công cắt gọt mà đo hình ảnh đơn thuần không thể thực hiện.
Cảm biến nhiệt độ gắn trên thân máy và cảm biến đo chi tiết phối hợp bù nhiệt tự động, đảm bảo độ chính xác ổn định trong điều kiện môi trường nhà xưởng thay đổi.
Hệ thống chiếu sáng gồm đèn viền LED trắng, chiếu sáng bề mặt LED màu và PRL LED màu, cải thiện khả năng phát hiện biên dạng trên nhiều loại vật liệu và bề mặt khác nhau.
Dòng QV HYPER Pro được thiết kế cho các bộ phận QC/QA và kỹ thuật đo lường trong ngành gia công cơ khí chính xác, sản xuất khuôn mẫu, điện tử và ô tô. Khả năng đo 3 chiều kết hợp giữa hình ảnh và đầu dò tiếp xúc cho phép kiểm tra toàn diện hình học chi tiết chỉ trên một thiết bị duy nhất, giảm thời gian gá đặt và nâng cao năng suất kiểm tra.
Camera và đèn strobe đồng bộ hóa cho phép thu thập dữ liệu đo liên tục mà không cần dừng bàn máy. Chế độ STREAM rút ngắn đáng kể thời gian đo so với phương pháp truyền thống, phù hợp với môi trường sản xuất hàng loạt yêu cầu throughput cao.
EUX,MPE / EUY,MPE = (0,8 + 2L/1000) µm; EUZ,MPE = (1,5 + 2L/1000) µm; EUXY,MPE = (1,4 + 3L/1000) µm — xác định theo phương pháp kiểm định của Mitutoyo, L là chiều dài đo tùy ý (đơn vị: mm).
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-H302T1C-E (QV Hyper 302 Pro - Colour LED - TAF) |
| Phạm vi đo (X × Y × Z) | 300 × 200 × 200 mm |
| Tải trọng bàn máy tối đa | 15 kg |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo tiếp xúc EX,MPE / EY,MPE / EZ,MPE | (1,7 + 3L/1000) µm |
| Độ lặp lại LAF | σ ≤ 0,8 |
| Đơn vị chiếu sáng | Đèn viền: LED trắng; Chiếu sáng bề mặt: LED màu; PRL: LED màu |
| Ổ quay quan sát (Turret) | Lập trình được, 1X - 2X - 6X |
| Tracking Auto Focus (TAF) | Có |
| Bù nhiệt tự động | Tự động |
| Model QVTP Pro | QVT1-H302T1C-E |
| Khối lượng thân máy (kể cả đế phụ chuyên dụng) | 355 kg |
