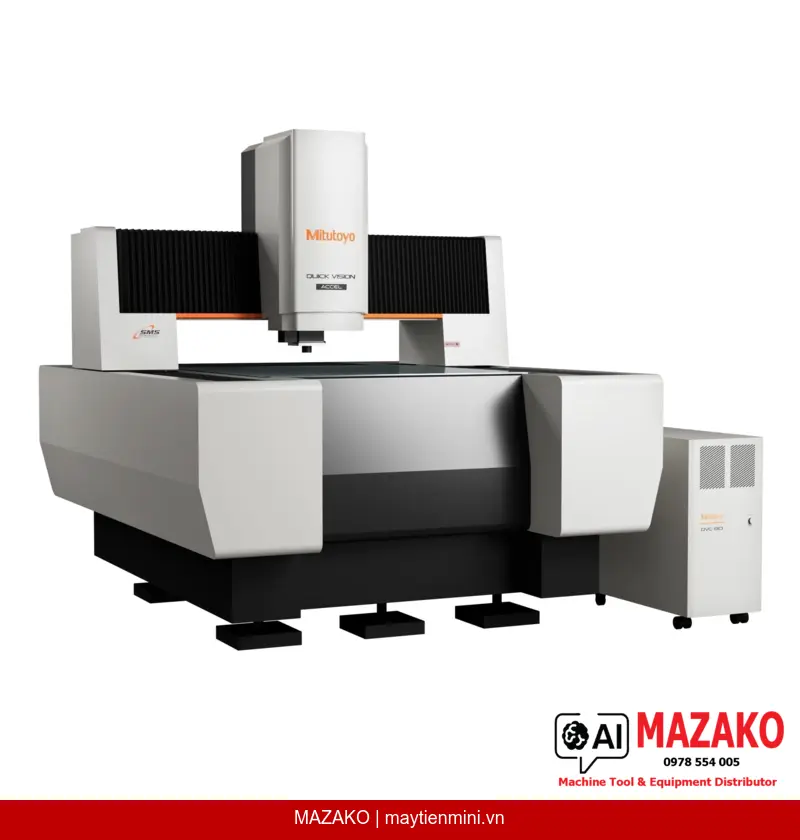

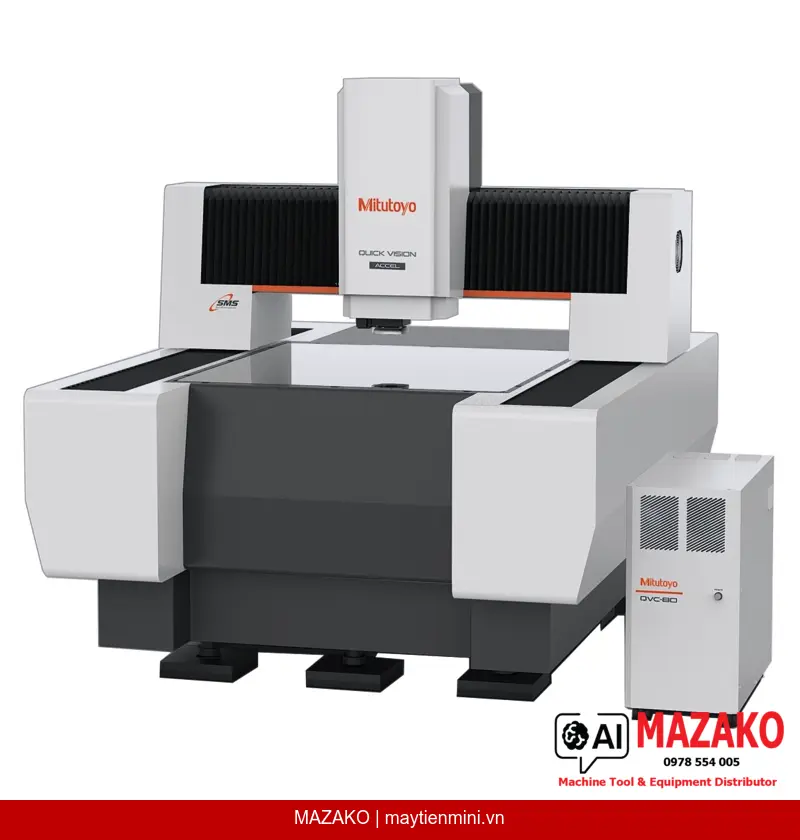

Máy đo tọa độ 3 chiều bằng camera CNC Mitutoyo QV ACCEL 808 mã 363-315-20 thuộc dòng Quick Vision ACCEL — giải pháp đo lường quang học chính xác cao cho môi trường sản xuất công nghiệp. Thiết kế cầu di động (movable bridge) giúp giảm thiểu hành trình di chuyển của bàn gá, rút ngắn đáng kể thời gian kẹp và kiểm tra chi tiết, nâng cao năng suất QC/QA.
Thiết kế cầu di động thay cho bàn di chuyển giúp đơn giản hóa đồ gá, giảm man-hours kẹp phôi và kiểm tra, phù hợp sản xuất loạt lớn.
Chức năng PFF cho phép thực hiện phép đo địa hình bề mặt 3D, mở rộng khả năng kiểm tra ngoài đo 2D truyền thống.
Tùy chọn Travel Automatic Focusing (TAF) từ nhà máy cho phép lấy nét tự động theo hành trình, tối ưu hóa chu kỳ đo trên bề mặt phức tạp.
Độ phân giải 0.1 µm và độ chính xác E1 = (1.5+3L/1000) µm đáp ứng yêu cầu kiểm tra chi tiết cơ khí chính xác cao trong ngành điện tử, ô tô và khuôn mẫu.
Máy đo tọa độ 3 chiều QV ACCEL 808 trang bị camera CCD độ nhạy cao (đen trắng), hệ thống chiếu sáng đường viền (Contour), đồng trục (Coaxial) và chiếu sáng 4 góc phần tư PRL — tất cả đều sử dụng đèn LED trắng. Sự kết hợp này đảm bảo hình ảnh rõ nét, ổn định cho mọi loại bề mặt và vật liệu chi tiết.
Programmable Power Turret (PPT) cho phép chuyển đổi tự động giữa các mức phóng đại 1X, 2X và 6X theo chương trình CNC, không cần can thiệp thủ công trong suốt chu kỳ đo. Kích thước kính bàn 883 x 958 mm và tốc độ di chuyển trục X, Y đạt 400 mm/s giúp tối ưu thông lượng kiểm tra.
Máy được cung cấp hoàn chỉnh kèm chân đế tích hợp bên dưới, tiết kiệm không gian lắp đặt. Hỗ trợ bổ sung thấu kính vật kính tùy chọn từ trang Phụ kiện Quang học Quick Scope / Quick Vision của Mitutoyo, tạo sự linh hoạt cho nhiều ứng dụng đo lường khác nhau.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-A808P1L-D |
| Mã sản phẩm | 363-315-20 |
| Kích thước kính bàn | 883 x 958 mm |
| Độ phân giải | 0.1 µm |
| Phạm vi đo (X, Y, Z) với Vision Head | 800 x 800 x 150 mm |
| Độ chính xác E1 | (1.5+3L/1000) µm |
| Tốc độ di chuyển tối đa trục X, Y | 400 mm/s |
| Hệ thống thay đổi độ phóng đại | Programmable Power Turret (PPT) — 1X, 2X, 6X |
| Camera | B&W CCD camera độ nhạy cao |
| Chiếu sáng đường viền | White LED |
| Chiếu sáng đồng trục | White LED |
| Chiếu sáng 4 góc phần tư PRL | White LED |
| Tùy chọn nhà máy | Tracking Auto Focus (TAF) |
| Thấu kính vật kính bổ sung | Tham khảo trang Phụ kiện Quang học Quick Scope / Quick Vision |
