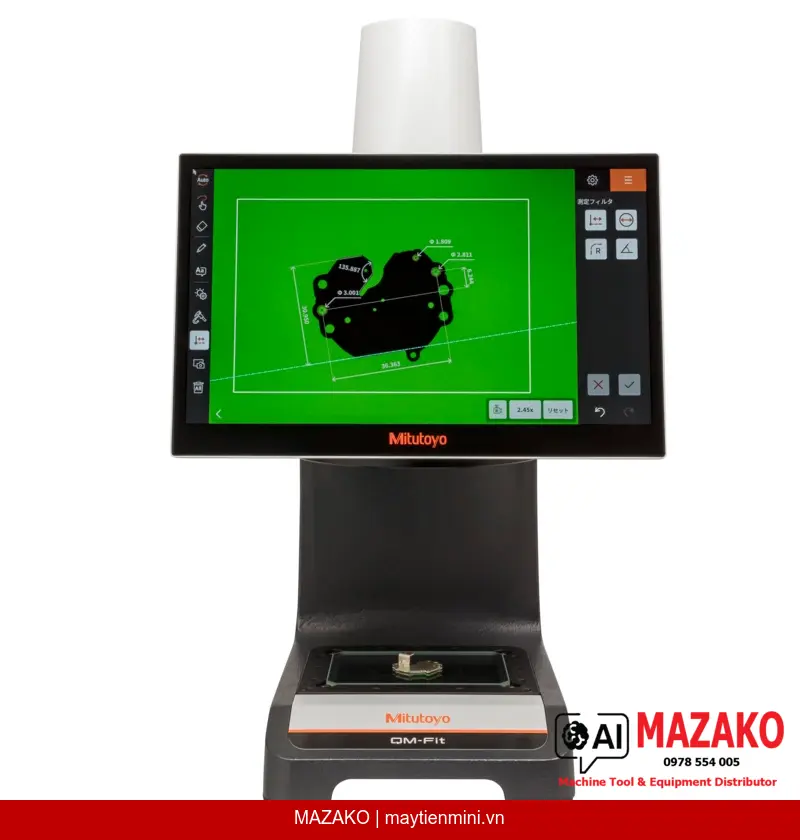

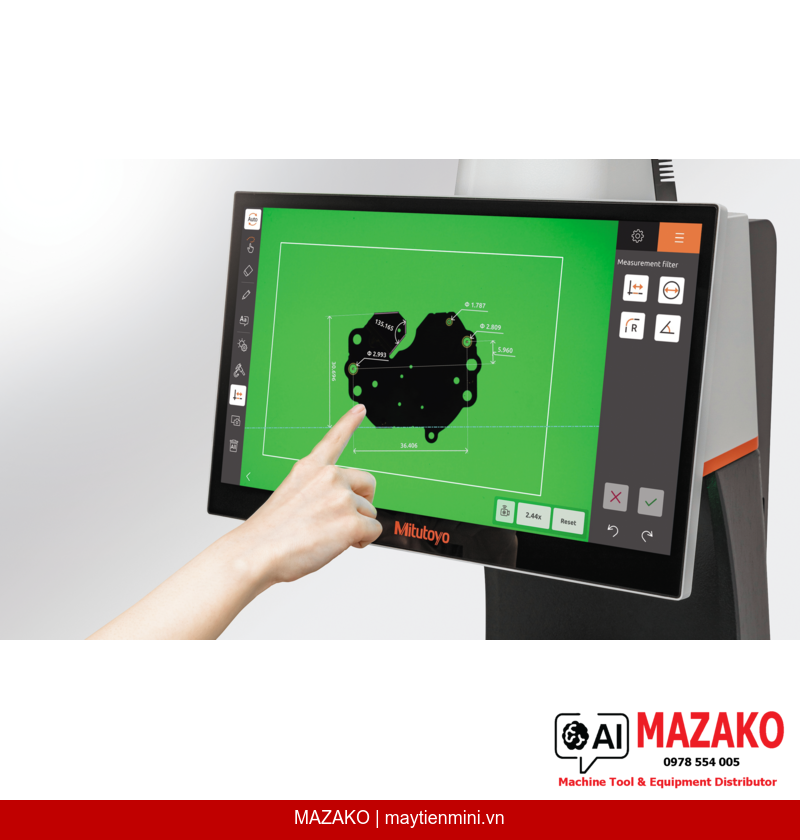

Máy đo hình ảnh thủ công Mitutoyo QM-Fit 359-752-13 là giải pháp đo kiểm kích thước quang học tiên tiến dành cho bộ phận QC/QA trong môi trường sản xuất công nghiệp. Thiết bị tích hợp camera CMOS màu 20 megapixel, ống kính telecentric độ phân giải cao và màn hình cảm ứng 15.6 inch, cho phép vận hành trực quan, nhanh chóng mà không đòi hỏi nhiều thời gian đào tạo.
Hệ thống tự động nhận dạng hình học dựa trên dữ liệu CAD, hiển thị kết quả đo dưới dạng lớp phủ trực quan trên ảnh chi tiết, rút ngắn đáng kể thời gian kiểm tra.
Ống kính telecentric kết hợp camera 20 megapixel cho phép phóng đại từ 1 đến 100 lần, đảm bảo quan sát chi tiết rõ nét trên toàn vùng đo rộng 115 x 75 mm.
Chiều sâu tiêu cự 36 mm giúp đo được các chi tiết có bề mặt không đồng phẳng hoặc có hình dạng phức tạp mà không cần điều chỉnh lại tiêu cự liên tục.
Chức năng Edge-snap tự động (tương tự thước cặp) kết hợp tính năng ghi nhớ phép đo giúp thực hiện các phép đo lặp lại tự động, tăng năng suất kiểm tra hàng loạt.
Mitutoyo QM-Fit 359-752-13 phù hợp cho kiểm tra kích thước 2D nhanh tại xưởng sản xuất, phòng QC và phòng kỹ thuật. Thiết bị đặc biệt hiệu quả với các chi tiết cơ khí nhỏ, linh kiện điện tử, khuôn mẫu và các sản phẩm yêu cầu kiểm tra biên dạng, đường kính, khoảng cách và các thông số hình học phức tạp. Khả năng tải trọng bàn máp tối đa 10 kg đáp ứng đa dạng chi tiết trong thực tế sản xuất.
Thiết bị tích hợp hệ thống chiếu sáng xuyên suốt bằng đèn LED xanh lục và chiếu sáng vòng 8 vùng bằng đèn LED trắng, tối ưu hóa độ tương phản hình ảnh cho từng loại bề mặt và vật liệu chi tiết khác nhau.
QM-Fit 359-752-13 đạt độ chính xác ±10 µm có truy xuất nguồn gốc (traceable accuracy), đáp ứng yêu cầu kiểm soát chất lượng theo tiêu chuẩn quốc tế. Độ lặp lại 2σ ≤ 4 μm đảm bảo kết quả đo nhất quán trong sản xuất hàng loạt.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QM-Fit |
| Mã sản phẩm | 359-752-13 |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 115 x 75 mm |
| Vùng đảm bảo độ chính xác | 90 x 60 mm |
| Chiều sâu tiêu cự (hệ quang học) | 36 mm |
| Độ phân giải | Có thể chọn: 0.0001 / 0.001 / 0.01 / 0.1 / 1 mm |
| Độ chính xác | ±10 µm |
| Độ lặp lại | 2σ ≤ 4 μm |
| Cảm biến hình ảnh | Camera CMOS màu 20 megapixel |
| Độ phóng đại (hệ quang học) | 1 đến 100 lần |
| Chiếu sáng | Chiếu sáng xuyên suốt: LED xanh lục; Chiếu sáng vòng: LED trắng 8 vùng |
| Kích thước kính bàn máp | 154 x 96 mm |
| Tải trọng bàn máp tối đa | 10 kg |
| Màn hình hiển thị | Màn hình cảm ứng 15.6 inch |
| Nguồn điện | AC 100 V đến 240 V, 50/60 Hz |
| Khối lượng | 25 kg |
