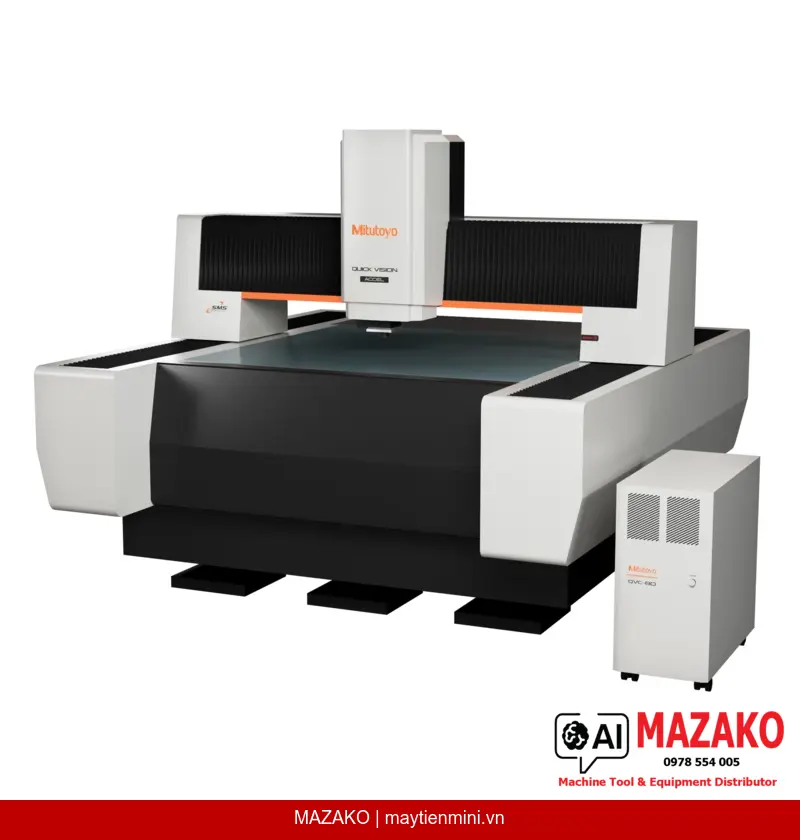

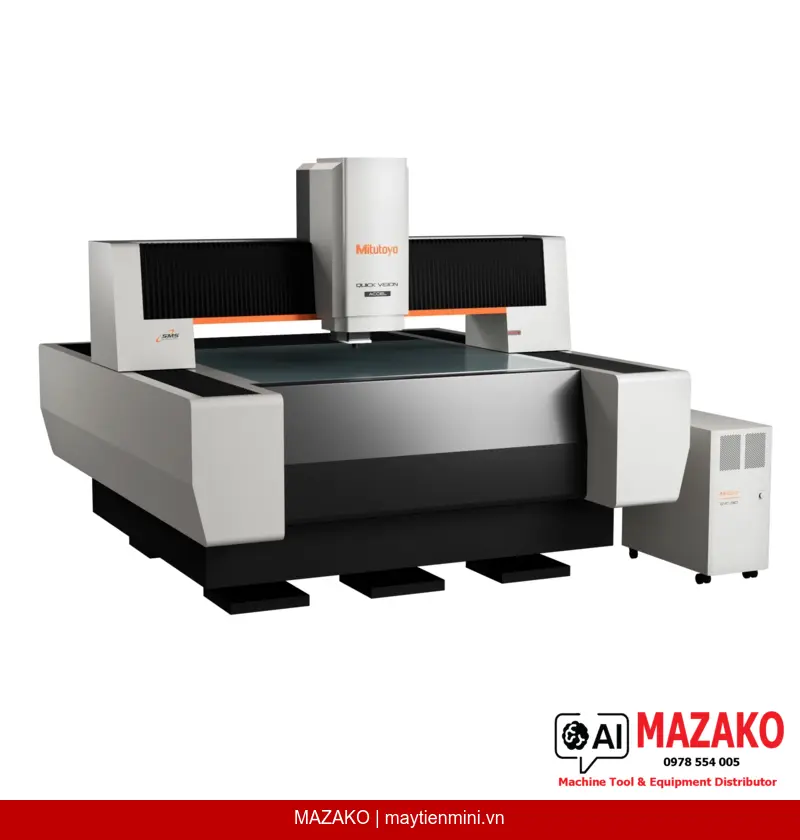

Máy đo hình ảnh CNC Mitutoyo QV ACCEL 1010 mã 363-335-20 thuộc dòng Quick Vision ACCEL, sử dụng kết cấu cầu di động (movable bridge) cho phép đo kiểm chi tiết lớn với phạm vi X, Y, Z lên đến 1000 x 1000 x 150 mm. Thiết bị phù hợp cho các bộ phận QC/QA trong sản xuất chính xác, giảm đáng kể thời gian kẹp phôi và thao tác kiểm tra.
Cầu dịch chuyển thay vì bàn máy, đơn giản hóa thiết kế kẹp phôi, giảm thời gian chuẩn bị và kiểm tra trong sản xuất hàng loạt.
Hệ thống thước đo tích hợp cho độ phân giải 0.1 µm, đảm bảo kết quả đo chính xác, đáp ứng tiêu chuẩn kiểm tra nghiêm ngặt.
Trang bị đèn LED trắng cho chiếu sáng viền ngoài, đồng trục và 4 góc phần tư PRL, đảm bảo hình ảnh sắc nét trên nhiều loại bề mặt vật liệu.
Chức năng PFF cho phép đo địa hình bề mặt 3D, mở rộng khả năng ứng dụng vượt ngoài phép đo 2D thông thường.
Dòng Quick Vision ACCEL được thiết kế đặc biệt cho môi trường sản xuất công nghiệp đòi hỏi kiểm tra kích thước nhanh và chính xác trên các chi tiết lớn. Kết cấu cầu di động giúp bàn gá phôi không phải dịch chuyển, từ đó đơn giản hóa đồ gá và rút ngắn chu kỳ kiểm tra. Hệ thống được cung cấp hoàn chỉnh kèm chân đỡ máy, sẵn sàng vận hành ngay sau khi lắp đặt.
Máy trang bị hệ thống Programmable Power Turret (PPT) cho phép thay đổi bội giác lập trình được với các mức 1X, 2X và 6X. Các thấu kính bổ sung có thể được lựa chọn theo danh mục phụ kiện quang học Quick Scope / Quick Vision của Mitutoyo, đảm bảo linh hoạt cho nhiều ứng dụng đo kiểm khác nhau.
Chức năng Travel Automatic Focusing (TAF) có sẵn dưới dạng tùy chọn cung cấp từ nhà máy, cho phép lấy nét tự động liên tục trong quá trình đo, nâng cao độ chính xác khi đo các bề mặt có biên dạng phức tạp hoặc thay đổi chiều cao.
Với độ chính xác E1 đạt (1.5+3L/1000) µm và tốc độ dịch chuyển tối đa trục X, Y lên đến 400 mm/s, QV ACCEL 1010 cân bằng giữa năng suất kiểm tra cao và độ tin cậy đo lường. Camera CCD độ nhạy cao (đen trắng) ghi nhận hình ảnh sắc nét phục vụ xử lý và phân tích kích thước tự động.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 363-335-20 |
| Model | QV-A1010P1L-D |
| Kích thước kính bàn máy | 1186 x 1186 mm |
| Độ phân giải | 0.1 µm |
| Phạm vi đo X, Y, Z (với Vision Head) | 1000 x 1000 x 150 mm |
| Độ chính xác E1 | (1.5+3L/1000) µm |
| Tốc độ dịch chuyển tối đa trục X, Y | 400 mm/s |
| Hệ thống thay đổi bội giác | Programmable Power Turret (PPT): 1X, 2X, 6X |
| Camera | CCD độ nhạy cao (đen trắng) |
| Chiếu sáng viền ngoài | LED trắng |
| Chiếu sáng đồng trục | LED trắng |
| Chiếu sáng 4 góc phần tư PRL | LED trắng |
| Thấu kính bổ sung | Tham khảo trang phụ kiện quang học Quick Scope / Quick Vision |
| Tùy chọn nhà máy | Tracking Auto Focus (TAF) |
