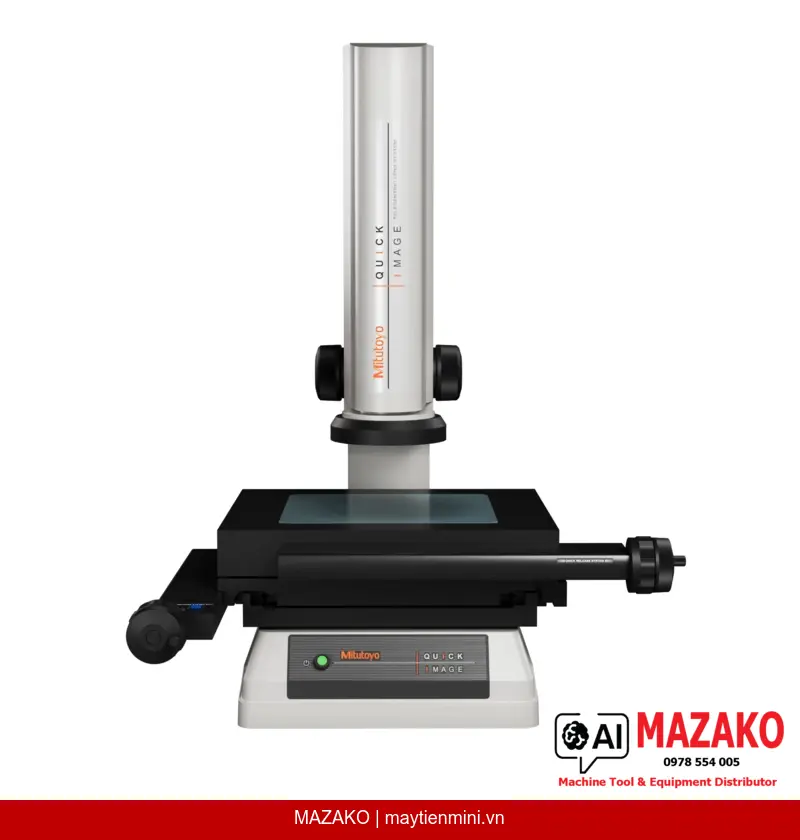

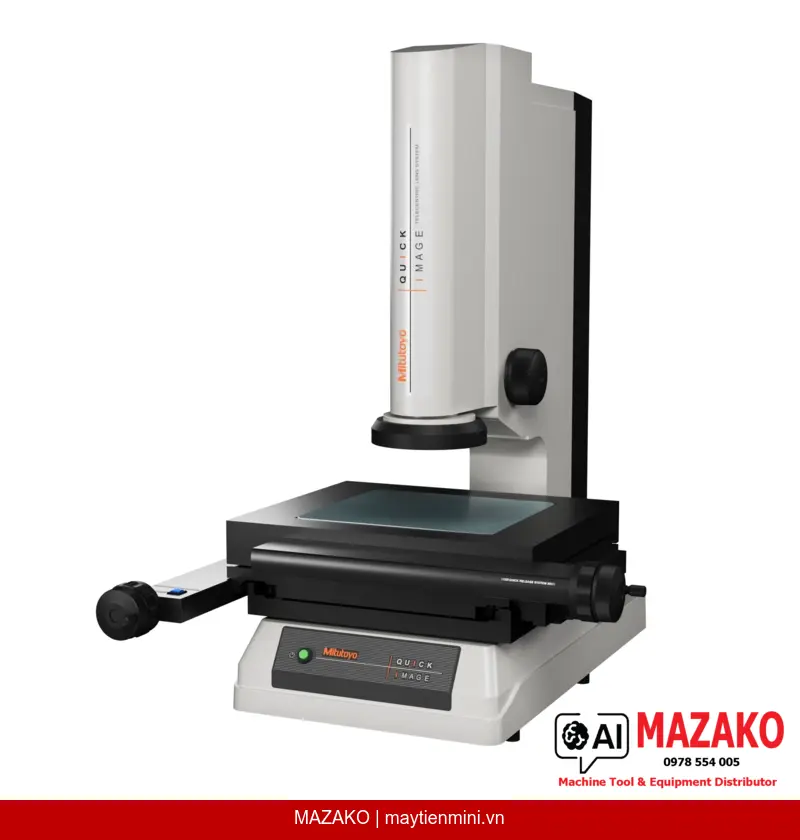

Mitutoyo QI-A2017D (mã 361-852A) là hệ thống đo hình ảnh 2D không tiếp xúc thế hệ mới, mang đến thao tác đo lường đơn giản chỉ với một lần nhấn. Với hành trình đo 200 x 170 mm, thiết bị phù hợp cho các bộ phận QC/QA và kỹ thuật trong môi trường sản xuất chính xác cao.
Hệ thống quang học telecentric hai phía giúp loại bỏ sai số phối cảnh, đảm bảo độ chính xác đo lường nhất quán trên toàn bộ vùng quan sát.
Camera CCD màu độ phân giải cao 3 megapixels ghi nhận chi tiết biên dạng sản phẩm rõ nét, hỗ trợ phân tích hình ảnh chính xác trong cả hai chế độ đo.
Hệ thống đèn LED vòng 4 góc phần tư (RL) kết hợp chiếu sáng đường viền và đồng trục, tạo điều kiện chiếu sáng tối ưu cho đa dạng bề mặt và vật liệu.
Chế độ đo thông thường cho phép độ sâu tiêu cự ±11 mm, giảm thiểu yêu cầu căn chỉnh tiêu điểm khi đo chi tiết có độ cao không đồng đều.
QI-A2017D cung cấp chế độ độ phân giải cao với độ chính xác ±2 μm (±2σ trong màn hình) và độ lặp lại ±1 μm, cùng chế độ thông thường với độ chính xác ±4 μm và độ sâu tiêu cự ±11 mm. Người vận hành có thể linh hoạt lựa chọn chế độ phù hợp theo yêu cầu kiểm tra từng loại chi tiết.
Độ chính xác tổng thể của thiết bị được xác định theo công thức E1(x,y) = ±(3.5 + 0.02L) μm, trong đó L là chiều dài đo tính bằng mm. Khoảng cách làm việc quang học 90 mm và hành trình trục Z 100 mm tạo điều kiện đo đa dạng chi tiết có chiều cao khác nhau.
QI-A2017D phù hợp kiểm tra biên dạng, kích thước 2D của linh kiện điện tử, cơ khí chính xác, dập khuôn và các chi tiết nhỏ yêu cầu đo không tiếp xúc với tốc độ cao và độ lặp lại ổn định trong môi trường sản xuất hàng loạt.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QI-A2017D |
| Mã sản phẩm | 361-852A |
| Hành trình đo trục X, Y | 200 x 170 mm |
| Hành trình đo trục Z | 100 mm |
| Kích thước kính bàn | 260 x 230 mm |
| Chế độ đo | Chế độ độ phân giải cao và chế độ thông thường |
| Độ chính xác trong màn hình (±2σ) — chế độ độ phân giải cao | ±2 μm |
| Độ chính xác trong màn hình (±2σ) — chế độ thông thường | ±4 μm |
| Độ lặp lại (±2σ) trong màn hình — chế độ độ phân giải cao | ±1 μm |
| Độ lặp lại (±2σ) trong màn hình — chế độ thông thường | ±2 μm |
| Độ chính xác hệ thống E1(x,y) | ±(3.5 + 0.02L) μm (L = chiều dài đo, mm) |
| Khoảng cách làm việc quang học | 90 mm |
| Độ sâu tiêu cự — chế độ độ phân giải cao | ±0.6 mm |
| Độ sâu tiêu cự — chế độ thông thường | ±11 mm |
| Độ phóng đại quang học | 0.2X |
| Camera | CCD màu 3 megapixels |
| Hệ thống chiếu sáng | Đường viền, đồng trục, LED vòng 4 góc phần tư (RL) |
| Bàn đo | Thủ công (Manual stage) |
