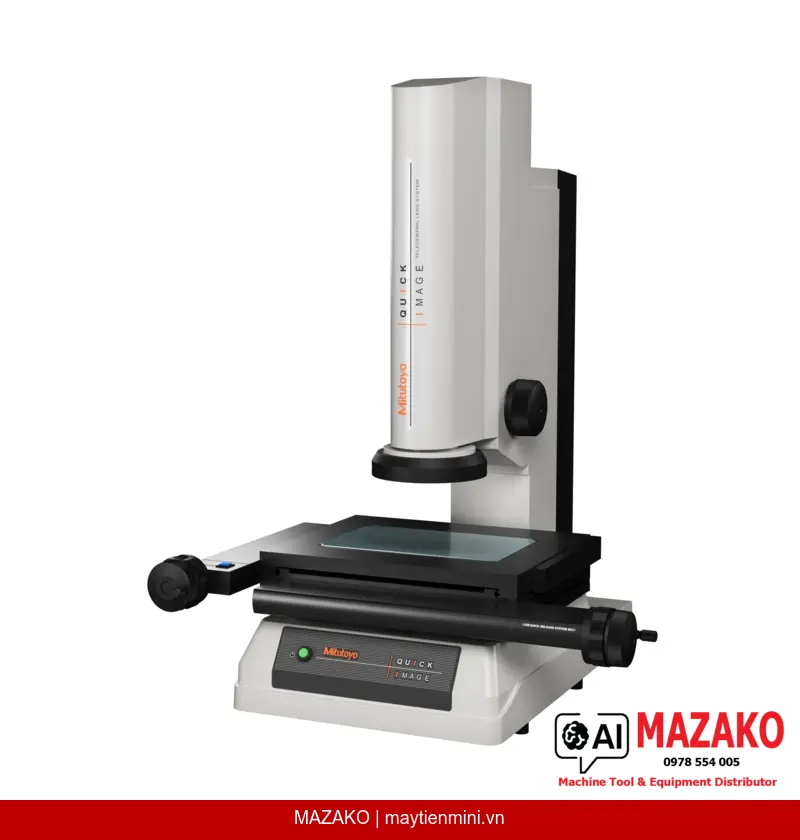

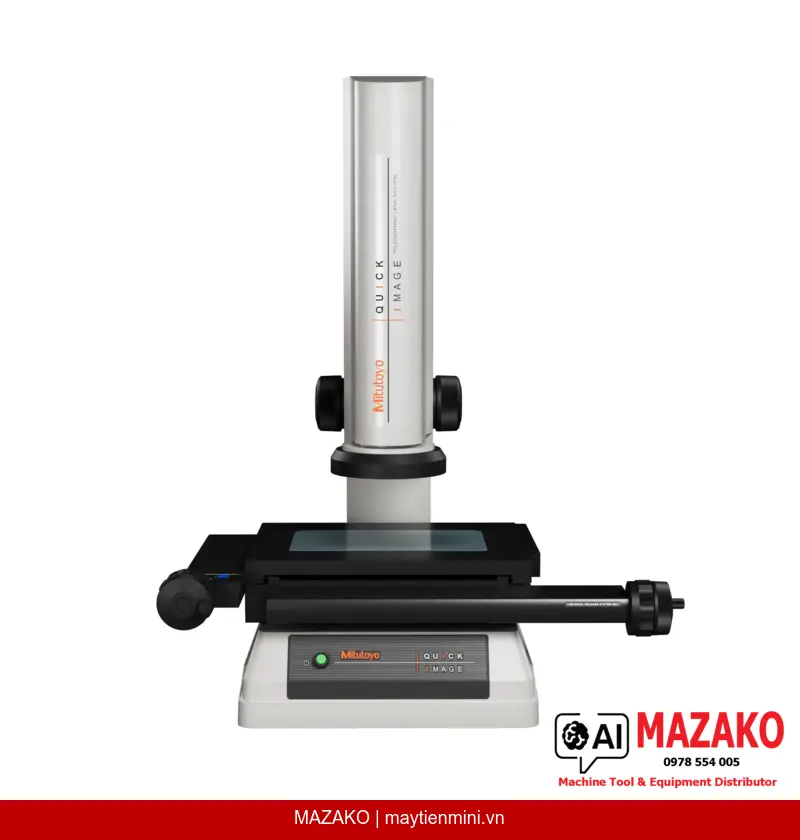

Máy đo hình ảnh 2D không tiếp xúc Mitutoyo QI-A2010D (mã 361-851A) mang đến khái niệm hoàn toàn mới trong đo lường 2D — vận hành đơn giản với thao tác một nhấp chuột, phù hợp cho bộ phận QC/QA và kỹ thuật trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
Hệ thống quang học double telecentric cho độ sâu trường ảnh lớn và trường nhìn rộng, giảm sai số méo hình khi đo các chi tiết có bề mặt không đồng phẳng.
Camera CCD màu độ phân giải 3 megapixels cho hình ảnh sắc nét, hỗ trợ nhận diện biên dạng chính xác ở cả chế độ độ phân giải cao lẫn chế độ thông thường.
Hệ thống chiếu sáng đồng trục, viền biên và đèn LED vòng 4 góc phần tư (RL) đảm bảo độ tương phản tốt cho nhiều loại vật liệu và bề mặt chi tiết đo.
Chế độ độ phân giải cao đạt độ chính xác ±2 μm và độ lặp lại ±1 μm; chế độ thông thường ưu tiên tốc độ với độ sâu tiêu điểm lên đến ±11 mm, phù hợp nhiều ứng dụng kiểm tra khác nhau.
Máy đo hình ảnh 2D QI-A2010D có hành trình trục X-Y đạt 200 x 100 mm, hành trình trục Z 100 mm, khoảng cách làm việc quang học 90 mm. Độ chính xác tổng thể E1(x,y) = ±(3,5 + 0,02L) μm (L = chiều dài đo, đơn vị mm), đáp ứng tiêu chuẩn kiểm tra chi tiết cơ khí chính xác cao.
Thiết bị phù hợp kiểm tra biên dạng, kích thước 2D của chi tiết cơ khí, linh kiện điện tử, khuôn mẫu và các sản phẩm yêu cầu dung sai chặt chẽ. Hệ thống đo không tiếp xúc giúp bảo vệ bề mặt chi tiết nhạy cảm trong suốt quá trình kiểm tra.
Giao diện đo một nhấp chuột của dòng QI-A rút ngắn thời gian thiết lập và đào tạo vận hành, giúp tăng năng suất kiểm tra trên chuyền sản xuất mà không giảm độ chính xác.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QI-A2010D |
| Mã sản phẩm | 361-851A |
| Hành trình trục X-Y | 200 x 100 mm |
| Hành trình trục Z | 100 mm |
| Kích thước kính bàn | 242 x 140 mm |
| Chế độ đo | Chế độ độ phân giải cao và Chế độ thông thường |
| Độ chính xác trong màn hình (±2σ) — Chế độ độ phân giải cao | ±2 μm |
| Độ chính xác trong màn hình (±2σ) — Chế độ thông thường | ±4 μm |
| Độ lặp lại trong màn hình (±2σ) — Chế độ độ phân giải cao | ±1 μm |
| Độ lặp lại trong màn hình (±2σ) — Chế độ thông thường | ±2 μm |
| Độ chính xác tổng thể E1(x,y) | ±(3,5 + 0,02L) μm (L = chiều dài đo, mm) |
| Khoảng cách làm việc quang học | 90 mm |
| Độ sâu tiêu điểm — Chế độ độ phân giải cao | ±0,6 mm |
| Độ sâu tiêu điểm — Chế độ thông thường | ±11 mm |
| Phóng đại quang học | 0,2X |
| Camera | CCD 3 megapixels màu |
| Hệ thống chiếu sáng | Viền biên, Đồng trục, LED vòng 4 góc phần tư (RL) |
| Bàn đo | Thủ công (Manual stage) |
