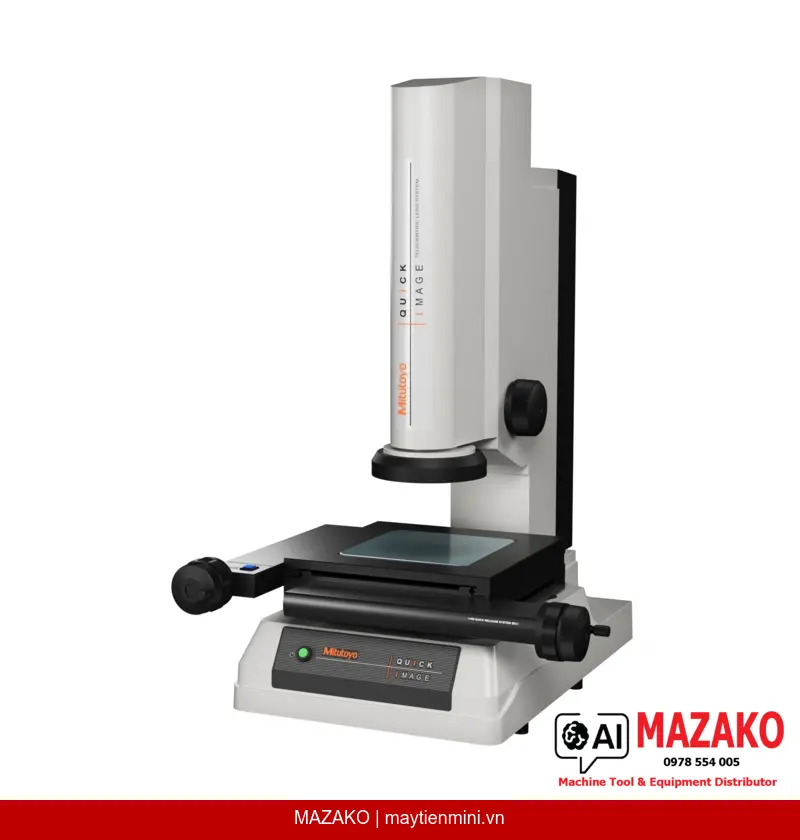

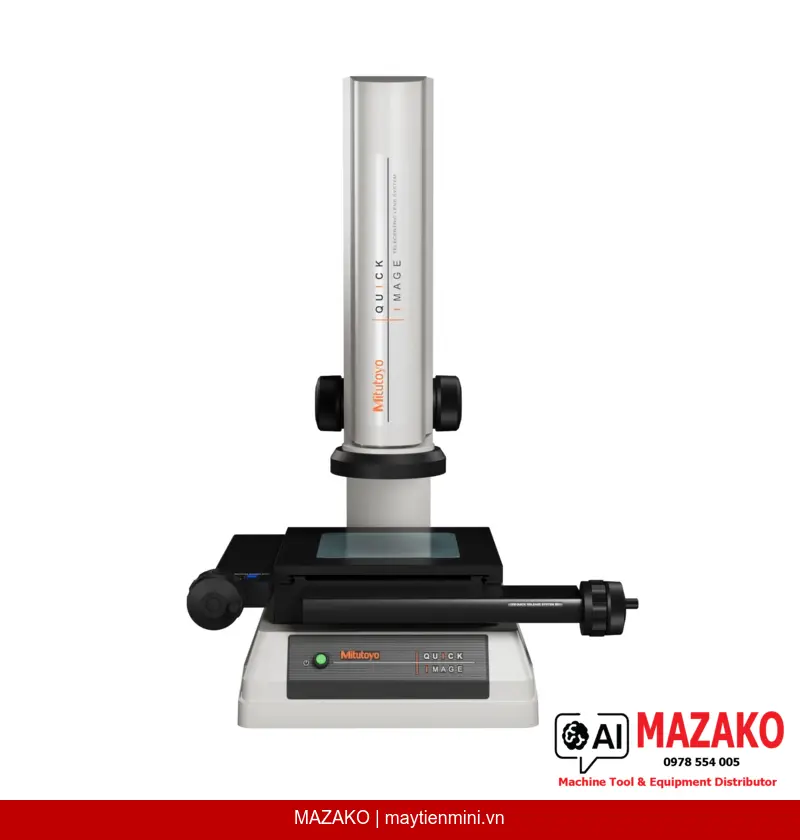

Máy đo hình ảnh 2D không tiếp xúc Mitutoyo QI-A1010D (361-850A) mang đến giải pháp đo lường mới với thao tác chỉ một clic, phù hợp cho các bộ phận QC/QA và kỹ thuật trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao. Hành trình đo X-Y 100 x 100 mm, độ chính xác đến ±2 μm ở chế độ phân giải cao.
Hệ thống quang học telecentric hai phía giúp loại bỏ sai số phối cảnh, đảm bảo độ chính xác đồng đều trên toàn vùng đo, kể cả khi chi tiết không nằm hoàn toàn trên mặt phẳng tiêu cự.
Chế độ thường cung cấp độ sâu tiêu cự ±11 mm, cho phép đo các chi tiết có bề mặt không phẳng mà không cần căn chỉnh lại tiêu cự nhiều lần, tiết kiệm đáng kể thời gian vận hành.
Camera CCD màu 3 megapixel cung cấp hình ảnh sắc nét, chi tiết, hỗ trợ nhận diện biên dạng chính xác và lưu trữ hình ảnh phục vụ báo cáo kiểm tra chất lượng.
Đèn LED vòng 4 góc phần tư (4-quadrant LED ring light) kết hợp chiếu sáng đường viền và đồng trục, tối ưu hóa độ tương phản biên dạng cho nhiều loại vật liệu và bề mặt khác nhau.
QI-A1010D cung cấp hai chế độ vận hành: Chế độ phân giải cao (High-resolution mode) cho độ chính xác ±2 μm và độ lặp lại ±1 μm trong màn hình; Chế độ thường (Normal mode) mở rộng độ sâu tiêu cự lên ±11 mm với độ chính xác ±4 μm — linh hoạt ứng dụng từ chi tiết phẳng đến chi tiết có biên dạng phức tạp theo chiều cao.
Độ chính xác tổng thể trên toàn hành trình XY đạt E1(x,y) = ±(3,5 + 0,02L) μm (L: chiều dài đo tính bằng mm). Hành trình trục Z 100 mm với khoảng cách làm việc quang học 90 mm, đáp ứng các chi tiết có chiều cao đa dạng trong sản xuất cơ khí chính xác.
Kiểm tra kích thước chi tiết cơ khí chính xác, đo biên dạng linh kiện điện tử, kiểm tra khuôn mẫu, đo đường kính lỗ và khoảng cách tâm trong sản xuất hàng loạt — không cần tiếp xúc chi tiết, không gây biến dạng mẫu.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QI-A1010D |
| Mã sản phẩm | 361-850A |
| Hành trình đo trục X-Y | 100 x 100 mm |
| Hành trình đo trục Z | 100 mm |
| Kích thước kính bàn | 170 x 170 mm |
| Chế độ đo | Chế độ phân giải cao và Chế độ thường |
| Độ chính xác trong màn hình (±2σ) — chế độ phân giải cao | ±2 μm |
| Độ chính xác trong màn hình (±2σ) — chế độ thường | ±4 μm |
| Độ lặp lại (±2σ) trong màn hình — chế độ phân giải cao | ±1 μm |
| Độ lặp lại (±2σ) trong màn hình — chế độ thường | ±2 μm |
| Độ chính xác toàn hành trình E1(x,y) | ±(3,5 + 0,02L) μm (L: chiều dài đo, mm) |
| Khoảng cách làm việc quang học | 90 mm |
| Độ sâu tiêu cự — chế độ phân giải cao | ±0,6 mm |
| Độ sâu tiêu cự — chế độ thường | ±11 mm |
| Phóng đại quang học | 0,2X |
| Camera | CCD màu 3 megapixel |
| Chiếu sáng | Đường viền, đồng trục, LED 4 góc phần tư (RL) |
| Loại bàn đo | Bàn thủ công (Manual stage) |
