![Máy đo biên dạng Mitutoyo Contracer CV-2100N4 218-623-13 [inch/mm]](https://maytienmini.vn/wp-content/uploads/2026/06/may-do-bien-dang-contracer-mitutoyo-218-623-13-mazako-0.webp)

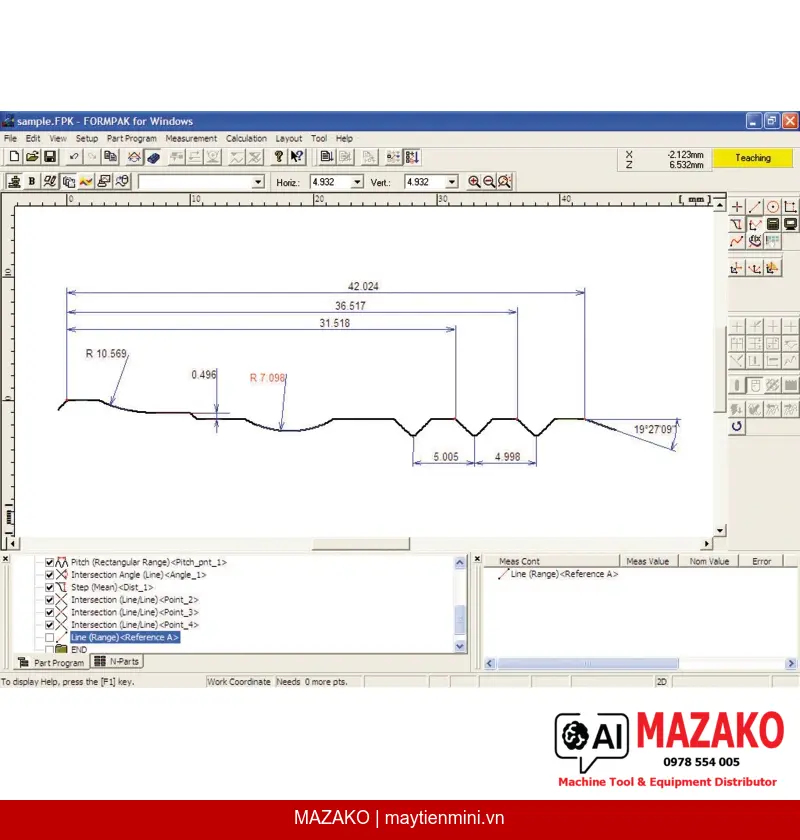

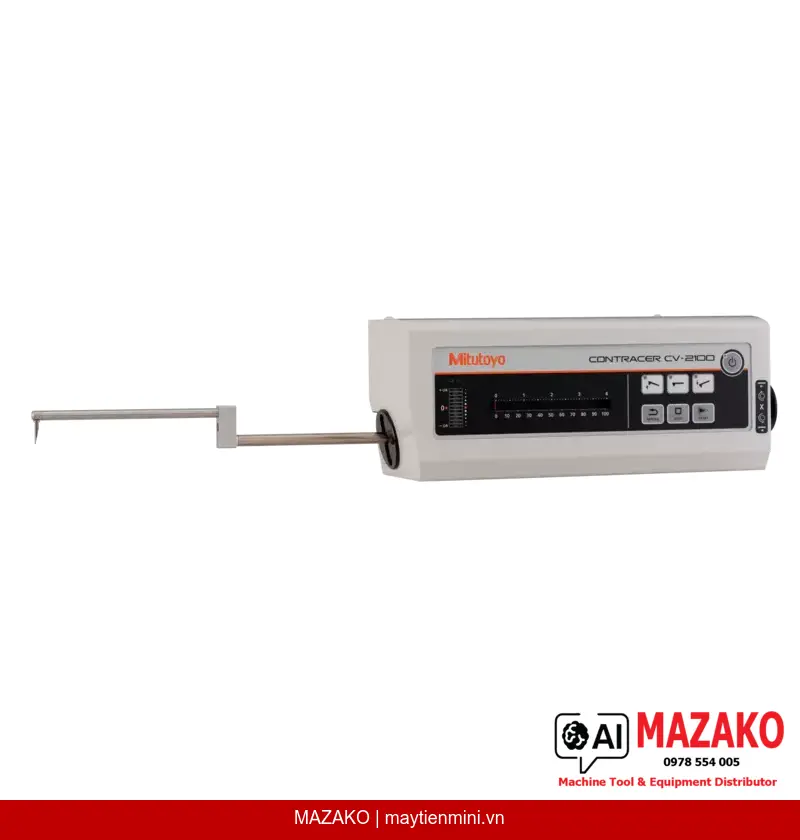

Máy đo biên dạng Mitutoyo Contracer CV-2100N4 (mã 218-623-13) được thiết kế để đáp ứng yêu cầu đo lường biên dạng nhanh chóng và chính xác trong môi trường sản xuất công nghiệp. Thiết bị hỗ trợ cả đơn vị inch và mm, tích hợp phần mềm FORMTRACEPAK giúp tự động hóa quá trình đo và phân tích kết quả.
Trục X dẫn động tốc độ lên đến 20 mm/s qua jog shuttle, giúp di chuyển nhanh và định vị chính xác. Bảng điều khiển tập trung phía trước thuận tiện cho thao tác liên tục.
Hỗ trợ lập trình đo tự động, đo nhiều điểm, đánh giá chênh lệch bậc, góc độ, bước, diện tích, dung sai biên dạng và so sánh với dữ liệu CAD ngay trong gói tiêu chuẩn.
Độ chính xác trục X: (2,5 + 0,02L) µm; trục Z1: (2,5 + |0,1H|) µm. Độ thẳng hành trình đạt 2,5 µm/100 mm, đảm bảo kết quả đo tin cậy cho QC/QA nhà máy.
Phần mềm cho phép tạo chứng chỉ kiểm tra theo định dạng in tùy chỉnh, đáp ứng yêu cầu tài liệu hóa trong hệ thống quản lý chất lượng ISO.
Contracer CV-2100N4 sử dụng cột loại thủ công M4 có hành trình 350 mm và có thể lắp trên bàn đá granite tùy chọn. Chức năng nâng hạ đầu đo tự động giúp thực hiện đo nhiều điểm liên tiếp mà không cần can thiệp thủ công, tăng năng suất đáng kể trong môi trường sản xuất hàng loạt.
Thiết bị phù hợp để đo kiểm biên dạng chi tiết cơ khí chính xác, khuôn mẫu, chi tiết gia công CNC, bánh răng và các bề mặt định hình phức tạp yêu cầu đánh giá theo tiêu chuẩn JIS, ISO hoặc so sánh với bản vẽ CAD.
Tự động hóa đo lường, phân tích biên dạng nâng cao gồm best-fit, so sánh CAD, đánh giá dung sai và tạo báo cáo kiểm tra — tất cả tích hợp sẵn, không cần mua thêm mô-đun.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | CV-2100N4 |
| Mã sản phẩm | 218-623-13 |
| Đơn vị đo | Inch / Metric |
| Phạm vi đo | Z1 = 50 mm, X = 100 mm |
| Tốc độ đo | 0,02 – 5 mm/s |
| Tốc độ dẫn động | X = 0 – 20 mm/s |
| Độ chính xác trục X | (2,5 + 0,02L) µm [L: chiều dài hành trình (mm)] |
| Độ chính xác trục Z1 | (2,5 + |0,1H|) µm [H: chiều cao đo từ vị trí nằm ngang (mm)] |
| Độ thẳng hành trình | 2,5 µm / 100 mm |
| Loại cột | M4: 350 mm (thủ công) |
| Phần mềm | FORMTRACEPAK |
![Máy đo biên dạng Mitutoyo Contracer CV-2100N4 218-623-13 [inch/mm]](https://maytienmini.vn/wp-content/uploads/2026/06/may-do-bien-dang-mitutoyo-contracer-cv-2100n4-inch-metric-mitutoyo-218-623-13-mazako-1.webp)
