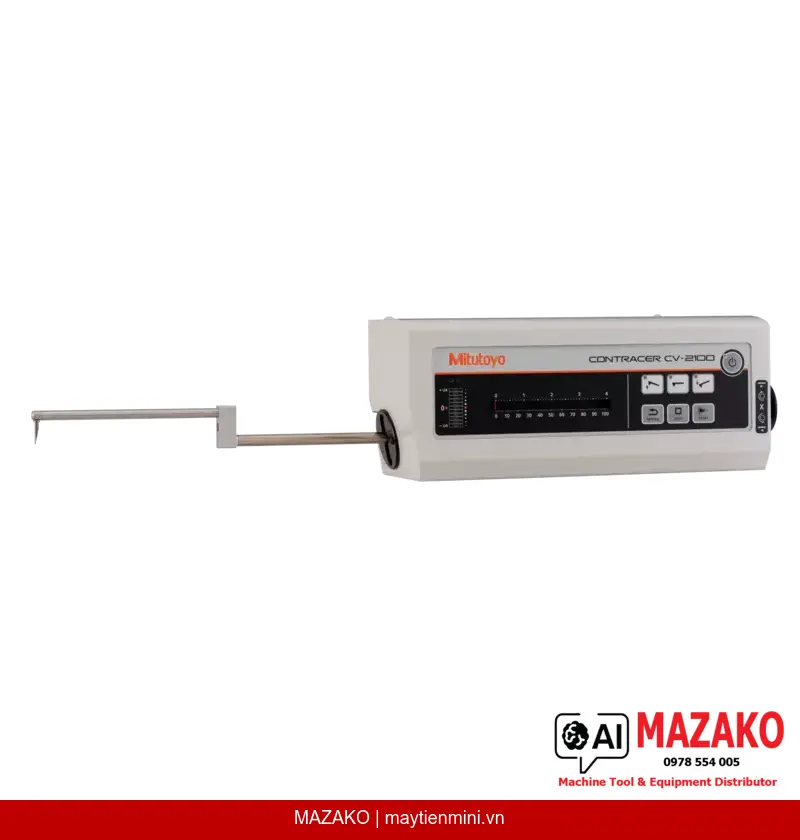

Máy đo biên dạng Mitutoyo Contracer CV-2100N4 (mã 218-613-11) là thiết bị đo biên dạng bề mặt chuyên dụng, được thiết kế tối ưu cho môi trường sản xuất công nghiệp yêu cầu đo nhanh, dễ vận hành và độ chính xác cao. Với phạm vi đo X=100mm, Z1=50mm và tốc độ chạy trục X lên đến 20mm/s, CV-2100N4 đáp ứng tốt nhu cầu kiểm tra biên dạng hàng loạt trong các bộ phận QC/QA.
Phạm vi đo X=100mm, Z1=50mm cho phép đo bao quát các chi tiết có biên dạng phức tạp. Tốc độ dẫn động trục X lên đến 20mm/s bằng jog shuttle giúp rút ngắn đáng kể thời gian đo.
Độ chính xác trục X: (2,5 + 0,02L) µm, trục Z1: (2,5 + |0,1H|) µm. Độ thẳng dẫn hướng 2,5 µm/100mm đảm bảo kết quả đo ổn định và tin cậy.

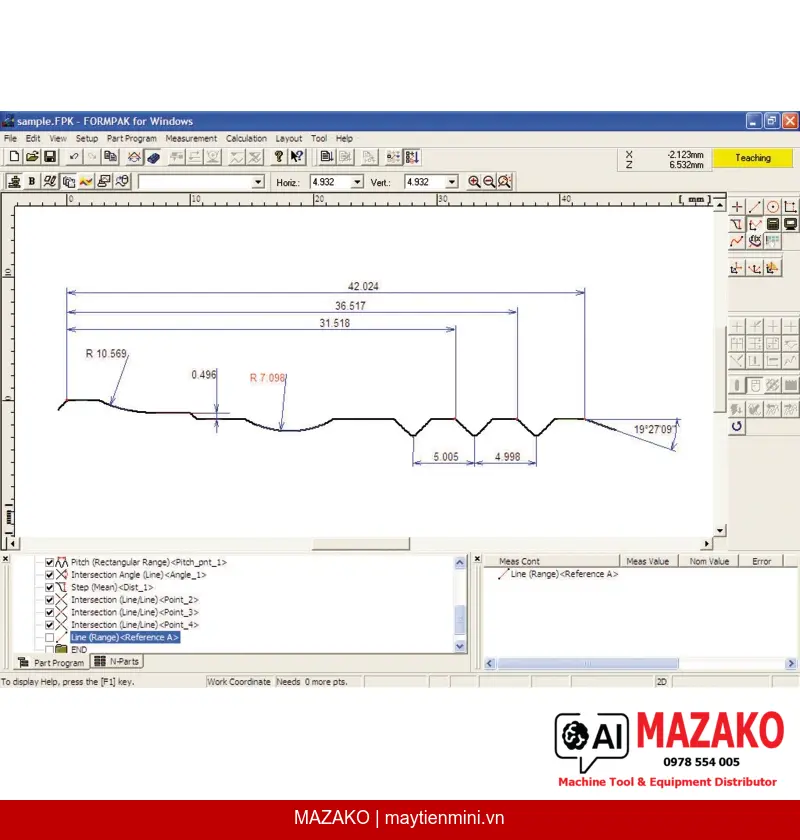

Phần mềm FORMTRACEPAK tích hợp cho phép lập trình chi tiết dễ dàng, đo tự động đa điểm, đánh giá biên dạng theo chênh lệch mức, góc, bước, diện tích, dung sai biên dạng và so sánh CAD.
Bảng điều khiển tập trung ngay phía trước máy giúp thao tác trực quan, giảm thiểu thời gian làm quen cho người vận hành mới, tăng hiệu suất kiểm tra trong dây chuyền sản xuất.
Contracer CV-2100N4 thuộc dòng máy đo biên dạng (contour measuring instrument) của Mitutoyo, được thiết kế với triết lý "dễ sử dụng" và "đo nhanh". Thiết bị có thể lắp đặt trên bàn đá granite tùy chọn với cột đo thủ công, phù hợp với các phòng QC có không gian linh hoạt. Chức năng nâng hạ đầu đo tự động hỗ trợ đo đa điểm và thực thi tự động, giảm thiểu thao tác thủ công giữa các lần đo.
CV-2100N4 phù hợp cho các ngành cơ khí chính xác, sản xuất khuôn mẫu, ô tô, điện tử và thiết bị y tế — nơi yêu cầu kiểm tra biên dạng mặt cắt, góc vát, rãnh, bán kính cong và các đặc trưng hình học phức tạp theo tiêu chuẩn kiểm tra nghiêm ngặt.
Phần mềm FORMTRACEPAK cho phép thiết lập định dạng in theo yêu cầu, tự động tạo phiếu chứng nhận kiểm tra (inspection certificate) — đáp ứng trực tiếp yêu cầu lưu trữ hồ sơ chất lượng của các nhà máy sản xuất theo tiêu chuẩn ISO.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | CV-2100N4 |
| Hệ đo | Metric (mm) |
| Phạm vi đo Z1 | 50 mm |
| Phạm vi đo X1 | 100 mm |
| Tốc độ đo | 0,02 – 5 mm/s |
| Tốc độ dẫn động trục X | 0 – 20 mm/s |
| Độ chính xác trục X | (2,5 + 0,02L) µm [L: chiều dài dẫn động (mm)] |
| Độ chính xác trục Z1 | (2,5 + |0,1H|) µm [H: chiều cao đo từ vị trí nằm ngang (mm)] |
| Độ thẳng dẫn hướng | 2,5 µm / 100 mm |
| Loại cột trục Z2 | Tùy chọn: Thủ công |
| Chiều cao cột (M4) | 350 mm |
| Phần mềm | FORMTRACEPAK |
