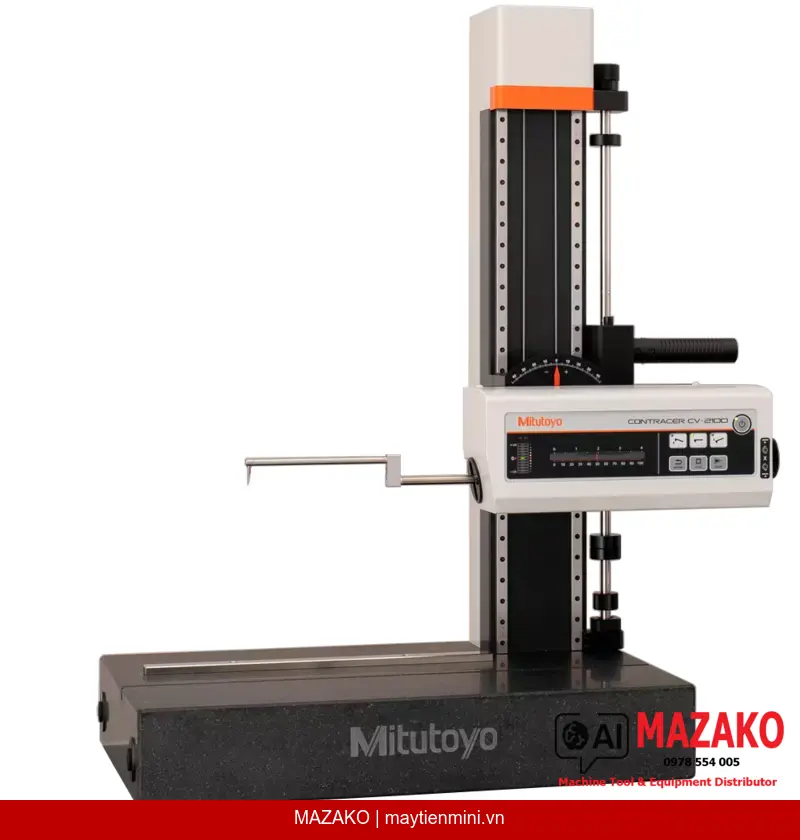

![Máy đo biên dạng Mitutoyo Contracer CV-2100M4 218-633-11 [mm]](https://maytienmini.vn/wp-content/uploads/2026/06/may-do-bien-dang-contracer-cv-2100m4-mitutoyo-218-633-11-mazako-0.webp)
Máy đo biên dạng Mitutoyo Contracer CV-2100M4 (mã 218-633-11) là thiết bị đo kiểm contour chính xác cao, được thiết kế tối ưu cho vận hành nhanh chóng và dễ sử dụng trong môi trường sản xuất công nghiệp. Phạm vi đo X=100mm, Z1=50mm cùng phần mềm FORMTRACEPAK tích hợp cho phép tự động hóa hoàn toàn quy trình đo kiểm biên dạng.
Tay kẹp nhanh Quick Grip trên trục Z2 giúp di chuyển cột đo tốc độ cao, tiết kiệm thời gian cài đặt giữa các lần đo liên tiếp.
Tốc độ dẫn động trục X lên đến 20 mm/s qua jog shuttle, rút ngắn đáng kể thời gian di chuyển giữa các vị trí đo trên chi tiết.
Tính năng tự động nâng hạ đầu đo cho phép lập trình đo đa điểm và thực thi tự động, giảm thiểu thao tác thủ công của người vận hành.
Phần mềm chuyên dụng hỗ trợ lập trình chi tiết, đánh giá tự động biên dạng, so sánh CAD, phân tích góc độ, bước, diện tích và dung sai biên dạng theo tiêu chuẩn.
CV-2100M4 phù hợp cho các bộ phận QC/QA cần đo kiểm biên dạng phức tạp như profil cam, bánh răng, mặt cắt khuôn mẫu và các chi tiết cơ khí chính xác. Bảng điều khiển tập trung phía trước giúp thao tác thuận tiện ngay tại vị trí đặt máy, trong khi đế granit đảm bảo độ ổn định và cách rung trong suốt quá trình đo.
FORMTRACEPAK cho phép kiểm soát hoàn toàn điều kiện đo để tự động hóa hiệu quả. Hệ thống đánh giá biên dạng với các công cụ phân tích chênh lệch mức độ, góc, bước, diện tích và dung sai biên dạng được tích hợp sẵn. Chứng chỉ kiểm tra có thể được tạo ra tự động theo định dạng in ấn tùy chỉnh, đáp ứng yêu cầu truy xuất hồ sơ chất lượng.
Trục X: (2,5 + 0,02L) µm với L là chiều dài dẫn động (mm). Trục Z1: (2,5 + |0,1H|) µm với H là chiều cao đo từ vị trí nằm ngang (mm). Độ thẳng dẫn hướng: 2,5 µm / 100 mm.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | CV-2100M4 |
| Mã sản phẩm | 218-633-11 |
| Hệ đo | Metric (mm) |
| Phạm vi đo Z1 | 50 mm |
| Phạm vi đo X | 100 mm |
| Hành trình cột Z2 | 350 mm |
| Tốc độ đo | 0,02 – 5 mm/s |
| Tốc độ dẫn động trục X | 0 – 20 mm/s |
| Độ chính xác trục X | (2,5 + 0,02L) µm [L: chiều dài dẫn động (mm)] |
| Độ chính xác trục Z1 | (2,5 + |0,1H|) µm [H: chiều cao đo từ vị trí nằm ngang (mm)] |
| Độ thẳng dẫn hướng | 2,5 µm / 100 mm |
| Loại cột (Z2) | M4 — Di chuyển nhanh lên/xuống, chỉnh tinh |
| Phần mềm | FORMTRACEPAK |

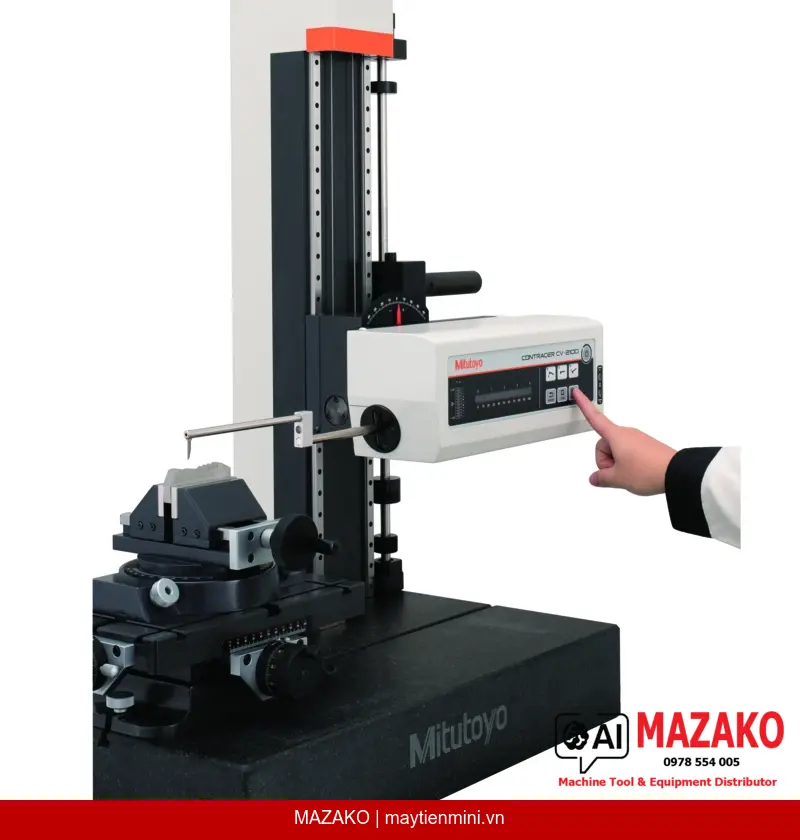

![Máy đo biên dạng Mitutoyo Contracer CV-2100M4 218-633-11 [mm]](https://maytienmini.vn/wp-content/uploads/2026/06/may-do-bien-dang-mitutoyo-218-633-11-mazako-1-1.webp)
