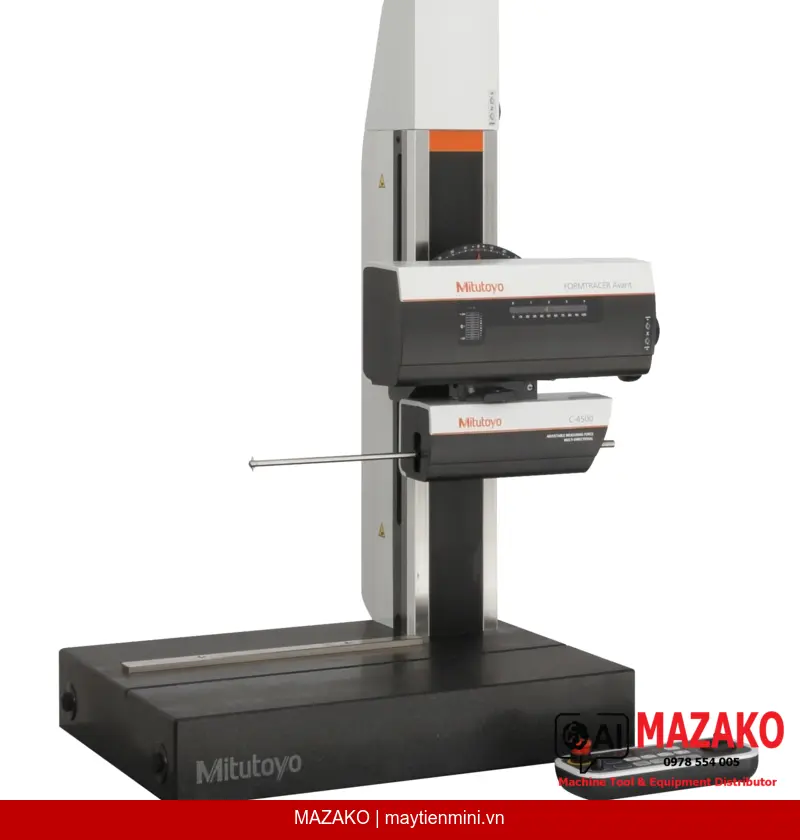

Mitutoyo Formtracer Avant FTA-W4 C4000-D (mã 218-373-13) là máy đo biên dạng 2D độ chính xác cao dạng để bàn, tích hợp hệ thống đầu đo kép, cột đá granite motorized và phần mềm phân tích FORMTRACEPAK — đáp ứng yêu cầu kiểm tra hình dạng chi tiết phức tạp trong môi trường sản xuất công nghiệp.
Hành trình đứng Z2 lên đến 500 mm, phạm vi đo Z1 đạt 60 mm, tốc độ đo 0,02–30 mm/s. Độ thẳng hành trình traverse đạt 0,8 µm/100 mm, phù hợp đo chi tiết nhỏ đòi hỏi độ chính xác cao.
Khớp nối từ tính cho phép thay đổi cánh tay và đầu đo nhanh chóng, hiệu chỉnh đơn giản. Nhiều tùy chọn cánh tay và đầu đo giúp tiếp cận các bề mặt khó đo trong góc khuất hoặc không gian hạn chế.
Phần mềm FORMTRACEPAK điều khiển toàn bộ các trục, hỗ trợ bàn Y motorized và bàn xoay tùy chọn. Hộp điều khiển từ xa giúp định vị máy nhanh và chính xác, rút ngắn thời gian thiết lập.
Phần mềm tích hợp đánh giá chênh lệch mức, góc, bước, diện tích và dung sai biên dạng theo tiêu chuẩn. Tự động tạo phiếu kiểm tra theo định dạng in tùy chỉnh.
Máy được trang bị bàn đá granite kích thước 1000 x 450 mm, đảm bảo độ phẳng và ổn định nhiệt trong quá trình đo. Cột motorized di chuyển theo trục Z2 tốc độ 0–40 mm/s, trục X tốc độ 0–80 mm/s, cho phép định vị linh hoạt trên các chi tiết có kích thước lớn. Góc nghiêng đầu đo ±45° mở rộng khả năng tiếp cận bề mặt phức tạp.
Máy hỗ trợ tùy chọn retrofit để đo độ nhám bề mặt, cho phép kết hợp đo biên dạng và kiểm tra độ nhám trên cùng một thiết bị, giảm thời gian kiểm tra và chi phí đầu tư thêm thiết bị riêng biệt.
Phù hợp cho các ngành cơ khí chính xác, ô tô, khuôn mẫu và điện tử — nơi yêu cầu kiểm tra biên dạng 2D theo tiêu chuẩn ISO/JIS với truy xuất dữ liệu tự động và lập báo cáo kiểm tra có thể in ngay.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 218-373-13 |
| Model | W4 C4000 |
| Hệ đo | Inch |
| Phạm vi đo Z1 | 60 mm |
| Kích thước bàn đá granite (RxS) | 1000 x 450 mm |
| Hành trình đứng (Z2) | 500 mm |
| Traverse | 100 mm |
| Tốc độ đo | 0,02 – 30 mm/s |
| Tốc độ di chuyển trục X | 0 – 80 mm/s |
| Tốc độ di chuyển trục Z2 | 0 – 40 mm/s |
| Góc nghiêng đầu đo | ±45° |
| Độ thẳng hành trình traverse | 0,8 µm / 100 mm |
| Lực đo | 10 – 50 mN |
| Phần mềm | FORMTRACEPAK |
| Khối lượng | 220 kg |
