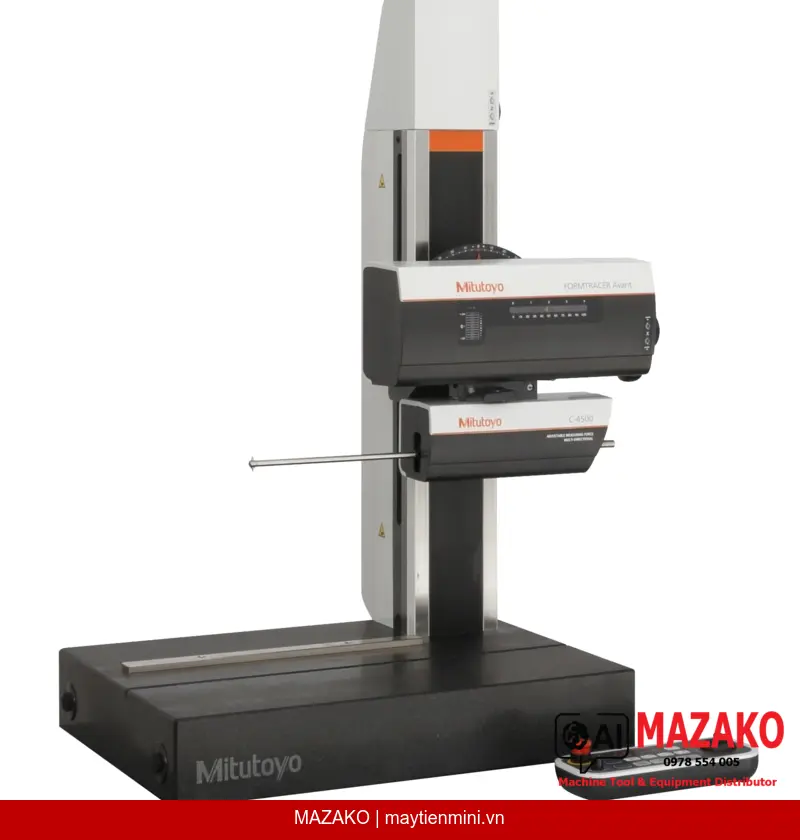

Máy đo biên dạng 2D Mitutoyo Formtracer Avant FTA-S8 C4000 (mã 218-376-11) là thiết bị đo kiểm chuyên nghiệp dạng để bàn, được trang bị hệ thống đầu đo kép và cột đá granite có dẫn động điện, cho phép đo biên dạng contour 2D với độ chính xác cao trong môi trường QA/QC công nghiệp.
Hành trình đo ngang 200 mm, phạm vi trục Z1 lên đến 60 mm, độ thẳng hành trình 2 µm / 200 mm — đáp ứng yêu cầu đo các chi tiết có kích thước lớn lẫn biên dạng nhỏ phức tạp.
Khớp từ tính giúp thay đổi cần đo nhanh chóng, không cần công cụ bổ sung. Hiệu chuẩn đơn giản sau mỗi lần thay, tiết kiệm thời gian thiết lập máy đáng kể.
Kiểm soát toàn bộ các trục, hỗ trợ bàn Y và bàn xoay tùy chọn. Đánh giá contour theo mức độ chênh lệch, góc, bước, diện tích và dung sai biên dạng ngay trong phần mềm.
Hộp điều khiển từ xa cho phép định vị máy nhanh và chính xác. Chế độ CNC đơn giản hóa giảm thiểu thao tác thủ công, phù hợp với quy trình đo tự động hóa.
Mitutoyo Formtracer Avant FTA-S8 C4000 218-376-11 được thiết kế cho các phòng đo kiểm (metrology room) và xưởng sản xuất yêu cầu đo biên dạng contour 2D với độ lặp lại cao. Thiết bị phù hợp đo biên dạng các chi tiết cơ khí chính xác, khuôn mẫu, và các bề mặt có hình học phức tạp không thể đo bằng thước cặp hay panme thông thường.
Dải cần đo và đầu đo tùy chọn phong phú giúp tiếp cận các vùng bị hạn chế. Có thể bổ sung phụ kiện dẫn động điện và tùy chọn nâng cấp (retrofit) để đo độ nhám bề mặt, mở rộng năng lực đo kiểm mà không cần đầu tư thêm máy riêng biệt.
Độ thẳng hành trình 2 µm / 200 mm cùng lực đo 10 - 50 mN đảm bảo kết quả đo ổn định, không gây biến dạng bề mặt chi tiết mỏng hoặc vật liệu mềm.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | FTA-S8 C4000 |
| Mã sản phẩm | 218-376-11 |
| Hệ đơn vị | Metric (mm) |
| Phạm vi trục Z1 | 60 mm |
| Kích thước bàn đá granite (R x S) | 600 x 450 mm |
| Hành trình dọc | 300 mm |
| Hành trình đo ngang | 200 mm |
| Tốc độ đo | 0,02 - 30 mm/s |
| Tốc độ dẫn động trục X | 0 - 80 mm/s |
| Tốc độ dẫn động trục Z2 | 0 - 40 mm/s |
| Phạm vi nghiêng | ±45° |
| Độ thẳng hành trình | 2 µm / 200 mm |
| Lực đo | 10 - 50 mN |
| Phần mềm | FORMTRACEPAK |
| Khối lượng | 140 kg |
