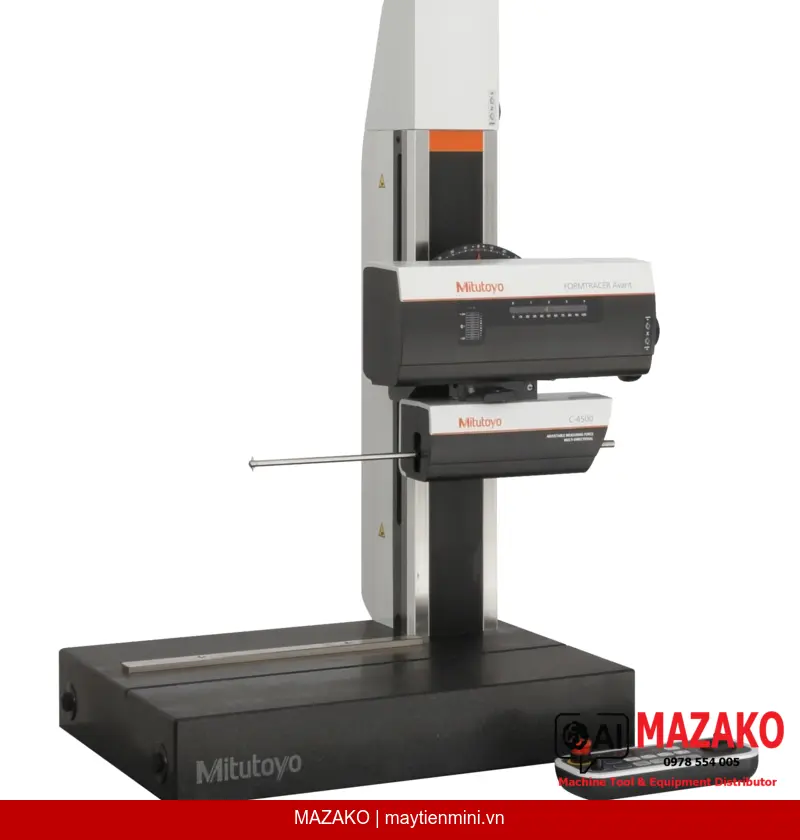

Mitutoyo Formtracer Avant FTA-S4 C4000 (218-371-11) là máy đo biên dạng 2D để bàn độ chính xác cao, trang bị hệ thống đầu đo kép và cột granite có động cơ, phù hợp cho các phòng QC/QA và phòng kỹ thuật trong môi trường sản xuất công nghiệp đòi hỏi kiểm tra biên dạng chi tiết chính xác.
Hành trình đo ngang 100mm, phạm vi trục Z1 60mm và hành trình trục đứng 300mm, đảm bảo đo được các chi tiết có kích thước đa dạng với độ thẳng 0,8 µm/100mm.
Khớp nối từ tính cho phép thay thế cánh tay đo nhanh chóng, dải góc nghiêng ±45°, lực đo điều chỉnh từ 10–50 mN, tiếp cận dễ dàng các vị trí khó đo.
Hộp điều khiển từ xa hỗ trợ định vị máy nhanh và chính xác, tùy chọn bàn Y-axis và bàn xoay có động cơ để tự động hóa quy trình đo hiệu quả.
Đánh giá biên dạng toàn diện: phân tích chênh lệch mức, góc, bước, diện tích và dung sai biên dạng; xuất phiếu kiểm tra theo định dạng tùy chỉnh.
Máy đo biên dạng 2D Mitutoyo FTA-S4 C4000 được ứng dụng rộng rãi trong kiểm tra biên dạng chi tiết cơ khí chính xác, khuôn mẫu, chi tiết ô tô và điện tử. Khả năng đo các đặc trưng nhỏ với độ chính xác cao giúp bộ phận QC kiểm soát chất lượng sản phẩm hiệu quả theo tiêu chuẩn quốc tế.
Máy được đặt trên bàn máp granite kích thước 600x450mm, tổng trọng lượng 140kg đảm bảo độ ổn định cao. Tốc độ đo từ 0,02–30mm/s, tốc độ chạy trục X đến 80mm/s. Hỗ trợ tùy chọn đo độ nhám bề mặt (retrofit), bàn Y-axis có động cơ và bàn xoay cho đo tự động hóa.
Độ thẳng hành trình 0,8 µm/100mm — hệ thống khớp từ tính thay đầu đo tức thì — phần mềm FORMTRACEPAK tích hợp phân tích đa tiêu chí — chứng chỉ kiểm định xuất trực tiếp từ phần mềm.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | FTA-S4 C4000 |
| Hệ đo | Metric (mm) |
| Phạm vi trục Z1 | 60 mm |
| Kích thước bàn máp granite (RxS) | 600 x 450 mm |
| Hành trình trục đứng | 300 mm |
| Hành trình đo ngang | 100 mm |
| Tốc độ đo | 0,02 – 30 mm/s |
| Tốc độ chạy trục X | 0 – 80 mm/s |
| Tốc độ chạy trục Z2 | 0 – 40 mm/s |
| Phạm vi góc nghiêng | ±45° |
| Độ thẳng hành trình | 0,8 µm / 100 mm |
| Lực đo | 10 – 50 mN |
| Phần mềm | FORMTRACEPAK |
| Khối lượng | 140 kg |
