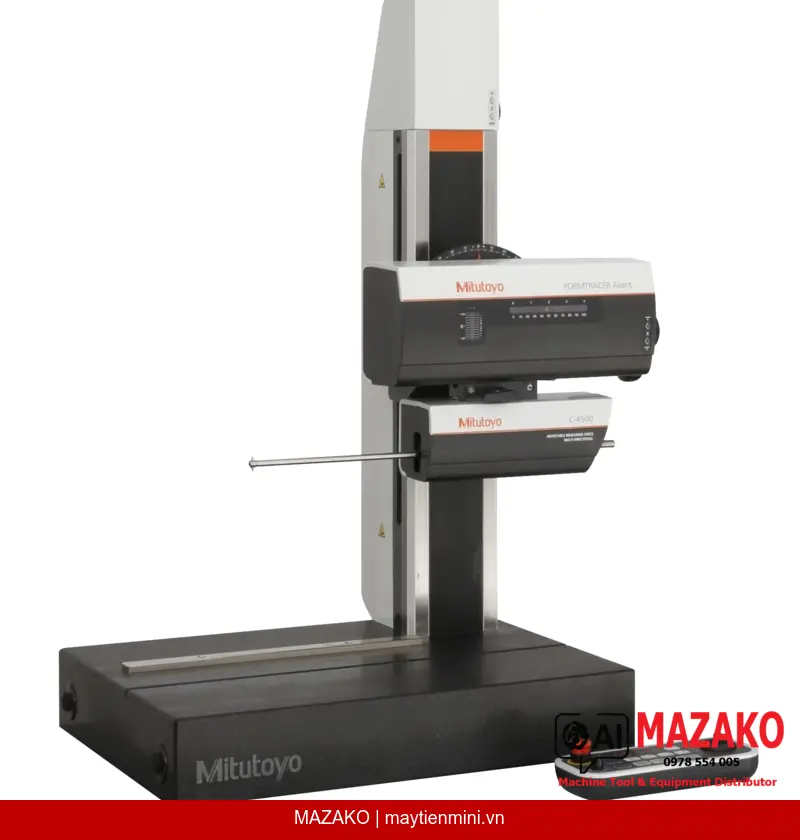

Máy đo biên dạng 2D Mitutoyo Formtracer Avant FTA-L8 C4000-D 218-379-13 [Inch]

Code Number 218-379-13

SKU 21837913

Đơn giá Liên hệ báo giá

Máy đo biên dạng 2D độ chính xác cao Mitutoyo 218-379-13, hành trình đứng 700mm, phạm vi đo Z1 60mm, tốc độ đo 0.02-30mm/s, phần mềm FORMTRACEPAK, phù hợp đo chi tiết phức tạp trong môi trường công nghiệp.

Liên hệ / Báo giá Tải Datasheet

Mô tả sản phẩm

Mitutoyo Formtracer Avant FTA-L8 C4000-D (mã 218-379-13) là máy đo biên dạng 2D độ chính xác cao dạng để bàn, tích hợp hệ đầu đo kép và cột granite điều khiển động cơ. Thiết bị đáp ứng yêu cầu kiểm tra chi tiết nhỏ, biên dạng phức tạp trong sản xuất công nghiệp chính xác cao.

Hệ đầu đo kép chính xác cao

Hệ thống hai đầu đo cho phép đo biên dạng chi tiết nhỏ với độ phân giải cao, độ thẳng hành trình đo đạt 2 µm / 200 mm.

Hành trình đo lớn

Hành trình đứng 700 mm, hành trình ngang 200 mm và phạm vi đo Z1 lên đến 60 mm đáp ứng đa dạng kích thước chi tiết.

Vận hành linh hoạt, dễ sử dụng

Hộp điều khiển từ xa giúp định vị máy nhanh chóng, khớp nối từ tính cho phép thay cần đo và hiệu chuẩn đơn giản, hỗ trợ vận hành CNC tự động.

Phần mềm FORMTRACEPAK toàn diện

Phân tích hiệu độ cao, góc, bước, diện tích, dung sai biên dạng; hỗ trợ bàn Y và bàn xoay điều khiển động cơ tùy chọn cho đo lường tự động hóa.

Ứng dụng trong sản xuất công nghiệp

Máy đo biên dạng 218-379-13 phù hợp với bộ phận QC/QA và kỹ thuật trong các ngành cơ khí chính xác, khuôn mẫu, ô tô và điện tử. Thiết bị đo biên dạng ngang, rãnh, góc vát và các đặc trưng hình học phức tạp mà thước cặp hay panme không thể thực hiện được.

Tùy chọn mở rộng và nâng cấp

Hỗ trợ đa dạng cần đo và đầu đo tùy chọn để tiếp cận vị trí khó, phụ kiện điều khiển động cơ tùy chọn, khả năng nâng cấp (retrofit) đo độ nhám bề mặt. Bàn Y và bàn xoay điều khiển động cơ mở rộng khả năng đo lường tự động trên nhiều trục.

Lập biên bản kiểm tra chuyên nghiệp

Phần mềm FORMTRACEPAK cho phép thiết lập định dạng in theo yêu cầu, xuất phiếu kiểm tra (inspection certificate) phục vụ hệ thống quản lý chất lượng ISO và kiểm soát quá trình sản xuất.

Đo biên dạng 2D độ chính xác cao với hệ đầu đo kép
Cột granite điều khiển động cơ — giảm sai số do rung và nhiễu cơ học
Lực đo 10-50 mN — an toàn cho chi tiết mỏng, vật liệu mềm
Góc nghiêng đầu đo ±45° — linh hoạt với các bề mặt nghiêng
Tốc độ đo điều chỉnh từ 0.02 đến 30 mm/s
Chân đế granite 1000 x 450 mm — nền tảng ổn định, chống rung
Retrofit đo độ nhám bề mặt — mở rộng công năng không cần mua thiết bị mới

Yêu cầu báo giá Mitutoyo 218-379-13

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Model	L8 C4000
Mã sản phẩm	218-379-13
Hệ đo	Inch
Phạm vi đo trục Z1	60 mm
Kích thước chân đế granite (Rộng x Sâu)	1000 x 450 mm
Hành trình đứng	700 mm
Hành trình ngang	200 mm
Tốc độ đo	0.02 - 30 mm/s
Tốc độ di chuyển trục X	0 - 80 mm/s
Tốc độ di chuyển trục Z2	0 - 40 mm/s
Góc nghiêng đầu đo	±45°
Độ thẳng hành trình đo	2 µm / 200 mm
Lực đo	10 - 50 mN
Phần mềm	FORMTRACEPAK
Khối lượng	270 kg

Câu hỏi thường gặp

Máy đo biên dạng Mitutoyo 218-379-13 phù hợp với ứng dụng nào trong nhà máy?

Thiết bị phù hợp để kiểm tra biên dạng 2D của chi tiết cơ khí chính xác, khuôn mẫu, chi tiết ô tô và linh kiện điện tử. Máy đo được các đặc trưng như rãnh, góc vát, bán kính và bước prôfin mà thước cặp hay panme không thể đo trực tiếp.

Hệ thống đầu đo kép trên FTA-L8 C4000 hoạt động như thế nào?

Hệ đầu đo kép cho phép đo đồng thời hoặc chuyển đổi giữa hai đầu đo để tiếp cận các đặc trưng hình học phức tạp và vị trí khó tiếp cận. Khớp nối từ tính giúp thay cần đo nhanh chóng mà không cần hiệu chuẩn lại toàn bộ thiết bị.

Phần mềm FORMTRACEPAK hỗ trợ những phân tích nào?

FORMTRACEPAK cho phép phân tích hiệu độ cao, góc, bước, diện tích và dung sai biên dạng theo tiêu chuẩn. Phần mềm hỗ trợ điều khiển tất cả các trục, xuất phiếu kiểm tra theo định dạng tùy chỉnh và tích hợp bàn Y, bàn xoay điều khiển động cơ cho đo lường tự động.

Máy 218-379-13 có thể nâng cấp đo độ nhám bề mặt không?

Có, thiết bị hỗ trợ tùy chọn retrofit để bổ sung chức năng đo độ nhám bề mặt mà không cần đầu tư máy đo độ nhám riêng biệt. Đây là giải pháp tiết kiệm chi phí cho các phòng QC cần đo cả biên dạng lẫn độ nhám trên cùng một chi tiết.

Yêu cầu lắp đặt và điều kiện môi trường cho máy Mitutoyo 218-379-13 là gì?

Máy có khối lượng 270 kg với chân đế granite 1000 x 450 mm, cần đặt trên bề mặt phẳng, chắc chắn và cách xa nguồn rung. Nên lắp đặt trong phòng đo có kiểm soát nhiệt độ và độ ẩm theo khuyến cáo của Mitutoyo để đảm bảo độ chính xác đo lường dài hạn.
