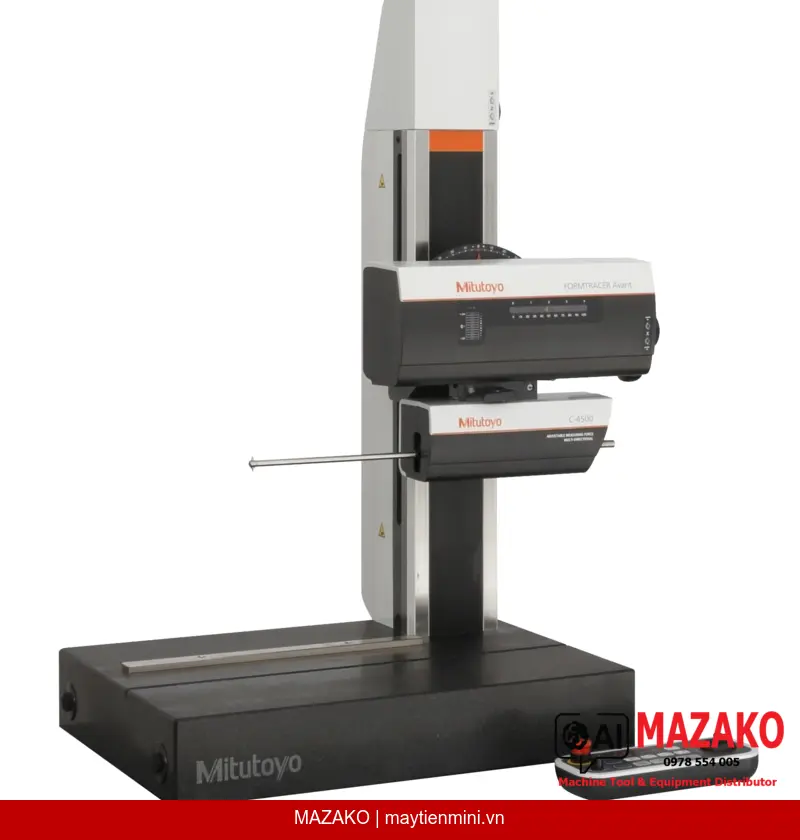

Máy đo biên dạng 2D Mitutoyo Formtracer Avant FTA-L4 C4000-D (mã 218-374-13) là thiết bị đo kiểu để bàn (benchtop) độ chính xác cao, trang bị cột đá granite có động cơ, hành trình thẳng đứng 700 mm và hệ thống hai đầu đo kép. Máy phù hợp cho các ứng dụng đo biên dạng chi tiết nhỏ, phân tích chênh lệch độ cao, góc độ, bước và dung sai biên dạng trong môi trường sản xuất công nghiệp chính xác.
Hành trình thẳng đứng 700 mm kết hợp phạm vi trục Z1 60 mm, cho phép đo các chi tiết có kích thước lớn và đặc điểm hình học phức tạp trên một lần gá.
Độ thẳng hành trình đạt 0,8 µm/100 mm, đảm bảo kết quả đo biên dạng có độ tin cậy cao, đáp ứng tiêu chuẩn kiểm soát chất lượng khắt khe nhất.
Hộp điều khiển từ xa và tùy chọn bàn Y-axis, bàn xoay được tích hợp giúp đơn giản hóa vận hành CNC, tối ưu hiệu suất đo tự động theo lô sản phẩm.
Phần mềm chuyên dụng FORMTRACEPAK hỗ trợ điều khiển toàn bộ trục, phân tích biên dạng đa tiêu chí và xuất phiếu kiểm tra theo định dạng tùy chỉnh.
Formtracer Avant FTA-L4 C4000-D trang bị khớp nối từ tính cho phép thay thế cánh tay và đầu đo nhanh chóng, rút ngắn thời gian hiệu chỉnh giữa các lần đo. Tập hợp cánh tay và đầu đo tùy chọn phong phú giúp tiếp cận các đặc điểm bị che khuất hoặc nằm trong không gian hẹp.
Máy hỗ trợ phân tích chênh lệch độ cao, góc, bước, diện tích và dung sai biên dạng theo tiêu chuẩn. Tốc độ đo từ 0,02 đến 30 mm/s, lực đo từ 10 đến 50 mN, phù hợp cho các chi tiết nhạy cảm. Nền đá granite kích thước 1000 × 450 mm (W×D) đảm bảo độ ổn định kết cấu trong suốt quá trình đo.
Máy hỗ trợ tùy chọn đo độ nhám bề mặt dạng retrofit, bàn Y-axis có động cơ và bàn xoay, tạo nền tảng linh hoạt cho các phòng đo kiểm hiện đại có nhu cầu mở rộng chức năng theo thời gian.
Kiểm tra biên dạng khuôn mẫu, chi tiết cơ khí chính xác, bộ phận hàng không vũ trụ, ô tô và thiết bị y tế — nơi yêu cầu tài liệu hóa kết quả đo và truy xuất nguồn gốc đầy đủ.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 218-374-13 |
| Model | L4 C4000 |
| Hệ đơn vị | Inch |
| Phạm vi trục Z1 | 60 mm |
| Kích thước nền đá granite (W×D) | 1000 × 450 mm |
| Hành trình thẳng đứng | 700 mm |
| Hành trình đo (Traverse) | 100 mm |
| Tốc độ đo | 0,02 – 30 mm/s |
| Tốc độ di chuyển trục X | 0 – 80 mm/s |
| Tốc độ di chuyển trục Z2 | 0 – 40 mm/s |
| Phạm vi nghiêng | ±45° |
| Phần mềm | FORMTRACEPAK |
| Độ thẳng hành trình đo | 0,8 µm / 100 mm |
| Lực đo | 10 – 50 mN |
| Khối lượng | 270 kg |
