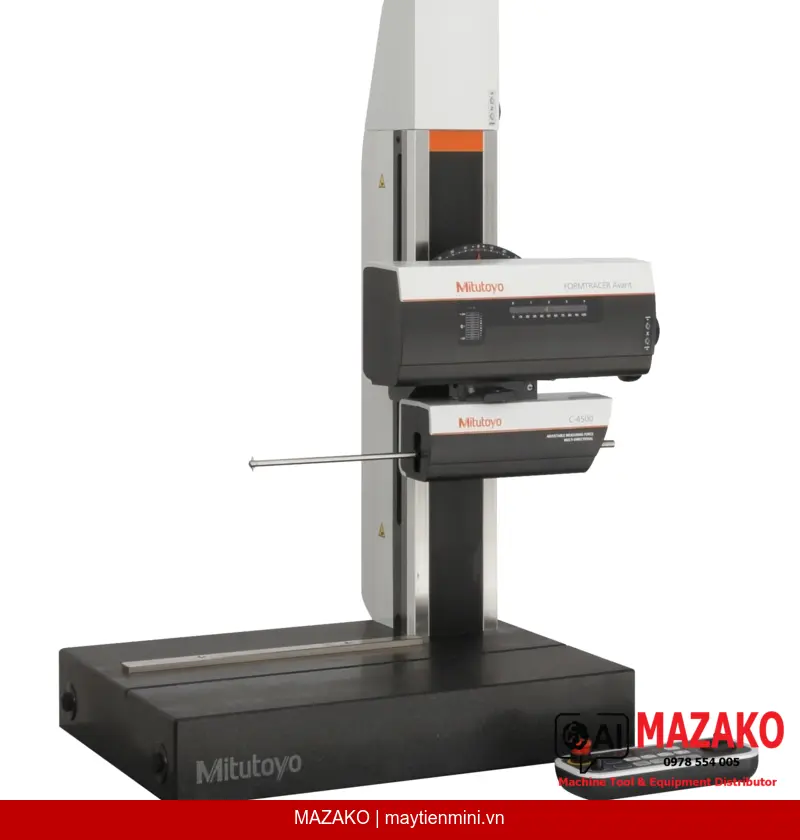

Máy đo biên dạng 2D Mitutoyo Formtracer Avant FTA-L4 C4000-D (mã 218-374-11) là thiết bị đo kiểm biên dạng chính xác cao dạng bàn máy, trang bị hệ thống hai đầu đo, cột granite có động cơ và phần mềm FORMTRACEPAK, đáp ứng yêu cầu đo kiểm khắt khe trong sản xuất công nghiệp.
Hành trình đứng lên tới 700mm kết hợp phạm vi đo Z1 đạt 60mm, cho phép đo các chi tiết có kích thước lớn và biên dạng phức tạp.
Thiết kế hai đầu đo linh hoạt cùng khớp từ tính giúp thay thế cần đo nhanh chóng, hiệu chỉnh đơn giản, tiếp cận được các vị trí hạn chế trên chi tiết.
Hỗ trợ điều khiển CNC đơn giản hóa, tùy chọn bàn Y-axis và bàn xoay có động cơ, cho phép đo tự động hiệu quả và lặp lại ổn định.
Phần mềm chuyên dụng cho phép phân tích chênh lệch độ cao, góc, bước, diện tích và dung sai biên dạng, xuất báo cáo kiểm tra theo định dạng tùy chỉnh.
Mitutoyo Formtracer Avant FTA-L4 C4000-D là dòng máy đo biên dạng 2D dạng bàn máy cao cấp, được thiết kế cho các phòng đo kiểm chất lượng trong ngành cơ khí chính xác, ô tô, hàng không và điện tử. Cột granite có động cơ mang lại độ ổn định cao, hành trình đứng 700mm cho phép đo các chi tiết lớn mà không cần tháo lắp nhiều lần.
Máy được trang bị hộp điều khiển từ xa giúp định vị nhanh và chính xác. Tốc độ đo điều chỉnh từ 0,02 đến 30mm/s, lực đo kiểm soát trong khoảng 10-50mN, đảm bảo không gây hư hỏng bề mặt chi tiết mỏng manh. Độ thẳng của hành trình quét đạt 0,8µm/100mm — thông số quan trọng đảm bảo độ tin cậy kết quả đo.
Phạm vi nghiêng ±45° cùng dải tùy chọn cần đo và đầu đo phong phú giúp tiếp cận các đặc điểm hình học hạn chế trên chi tiết phức tạp. Tùy chọn nâng cấp đo độ nhám bề mặt (retrofit) tích hợp thêm chức năng đo nhám mà không cần đầu tư thêm thiết bị riêng biệt.
Kiểm tra biên dạng khuôn mẫu, đo biên dạng bánh răng, kiểm tra prôfin ren vít, đánh giá bề mặt chi tiết gia công CNC trong ngành ô tô, cơ khí chính xác và hàng không vũ trụ.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | FTA-L4 C4000 |
| Mã sản phẩm | 218-374-11 |
| Hệ đo | Metric (mm) |
| Phạm vi đo Z1 | 60 mm |
| Kích thước bàn granite (RxS) | 1000 x 450 mm |
| Hành trình đứng | 700 mm |
| Hành trình quét | 100 mm |
| Tốc độ đo | 0,02 - 30 mm/s |
| Tốc độ dịch chuyển X | 0 - 80 mm/s |
| Tốc độ dịch chuyển Z2 | 0 - 40 mm/s |
| Phạm vi nghiêng | ±45° |
| Độ thẳng hành trình quét | 0,8 µm / 100 mm |
| Lực đo | 10 - 50 mN |
| Khối lượng | 270 kg |
