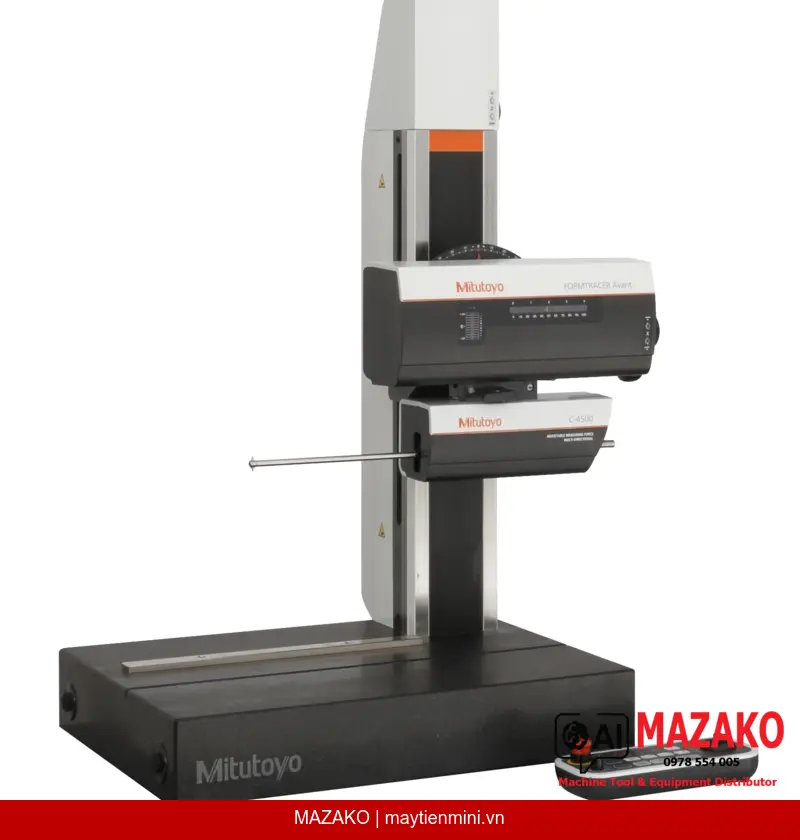

Mitutoyo Formtracer Avant FTA-H8 C4000-D (mã 218-377-13) là máy đo biên dạng 2D độ chính xác cao dạng để bàn, được trang bị cột granite motorized và hệ thống hai đầu đo kép. Thiết bị phù hợp cho các ứng dụng kiểm tra biên dạng chi tiết phức tạp trong môi trường QC/QA công nghiệp đòi hỏi độ lặp lại và độ chính xác cao.
Hành trình dọc (vertical travel) lên đến 500mm, phạm vi đo Z1 60mm, traverse 200mm — đáp ứng đo biên dạng các chi tiết lớn và nhỏ trên cùng một thiết bị.
Lực đo điều chỉnh được từ 10 đến 50mN, độ thẳng traverse đạt 2µm/200mm, đảm bảo độ chính xác khi đo các đặc điểm biên dạng nhỏ và tinh tế.
Phần mềm FORMTRACEPAK cho phép điều khiển toàn bộ các trục, hỗ trợ bàn Y-axis motorized tùy chọn và bàn xoay rotary table để tự động hóa quy trình đo hiệu quả.
Khớp nối từ tính (magnetic joint) cho phép thay đổi arm nhanh chóng, hiệu chỉnh đơn giản. Dải arm và đầu đo phong phú giúp tiếp cận các vị trí khó trong chi tiết có kết cấu phức tạp.
Máy 218-377-13 được thiết kế cho bộ phận QC/QA cần đo và phân tích biên dạng 2D với độ chính xác cao. Phần mềm FORMTRACEPAK hỗ trợ phân tích chênh lệch mức (level differences), góc (angle), bước (pitch), diện tích (area) và dung sai biên dạng (contour tolerancing) theo tiêu chuẩn. Thiết bị cũng hỗ trợ tùy chọn nâng cấp retrofit để đo độ nhám bề mặt.
Hộp điều khiển từ xa (remote control box) hỗ trợ định vị máy nhanh và chính xác. Chế độ CNC được đơn giản hóa giúp lập trình và vận hành hàng loạt dễ dàng hơn, phù hợp với môi trường sản xuất yêu cầu năng suất cao. Bộ phụ kiện motorized tùy chọn mở rộng thêm khả năng tự động hóa của hệ thống.
Nền granite 600×450mm đảm bảo độ ổn định nhiệt và cơ học. Phạm vi nghiêng ±45° cho phép đo biên dạng trên nhiều góc độ. Khả năng xuất báo cáo kiểm tra (inspection certificate) với định dạng in tùy chỉnh đáp ứng yêu cầu tài liệu hóa chất lượng trong nhà máy.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 218-377-13 |
| Model | H8 C4000 |
| Đơn vị đo | Inch |
| Phạm vi đo Z1 | 60 mm |
| Kích thước nền granite (W×D) | 600 × 450 mm |
| Hành trình dọc (Vertical travel) | 500 mm |
| Traverse | 200 mm |
| Tốc độ đo | 0.02 – 30 mm/s |
| Tốc độ drive trục X | 0 – 80 mm/s |
| Tốc độ drive trục Z2 | 0 – 40 mm/s |
| Phạm vi nghiêng | ±45° |
| Độ thẳng traverse | 2 µm / 200 mm |
| Lực đo | 10 – 50 mN |
| Phần mềm | FORMTRACEPAK |
| Khối lượng | 150 kg |
