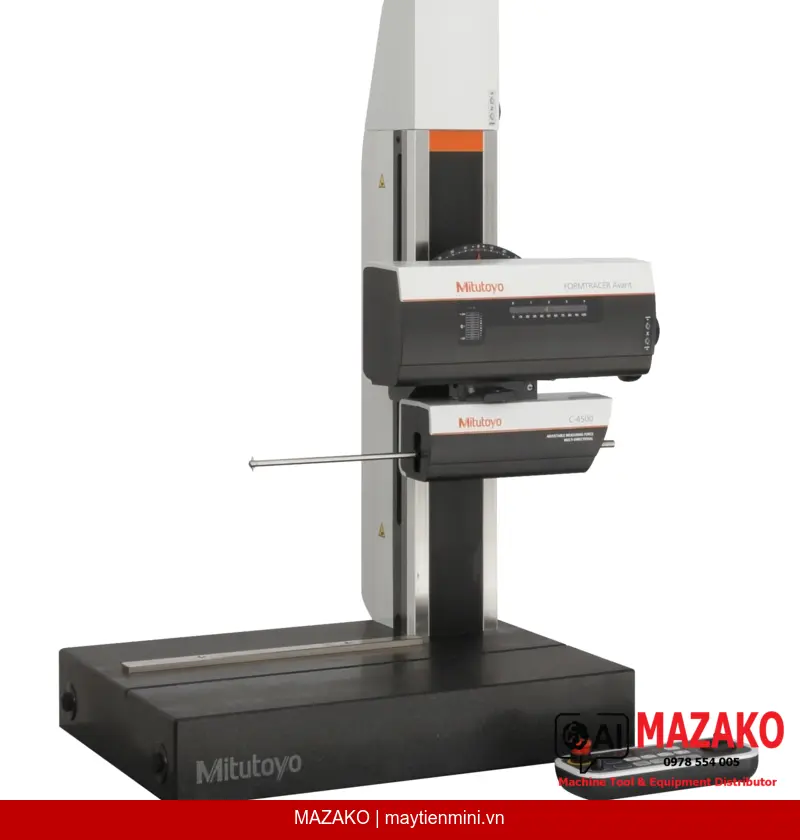

Mitutoyo Formtracer Avant FTA-H8 C4000 (218-377-11) là máy đo biên dạng 2D để bàn độ chính xác cao, trang bị hệ thống đầu đo kép, cột granite và giá đỡ có động cơ, phù hợp cho các ứng dụng đo kiểm biên dạng chi tiết phức tạp trong môi trường sản xuất công nghiệp.
Thiết kế đầu đo kép cho phép tiếp cận các đặc điểm biên dạng bị giới hạn không gian, đảm bảo độ chính xác khi đo các chi tiết nhỏ và phức tạp.
Hành trình dọc 500mm kết hợp độ thẳng hành trình 2µm/200mm đáp ứng yêu cầu đo kiểm chi tiết có biên dạng dài và đòi hỏi độ chính xác cao.
Khớp từ tính cho phép thay đổi tay đo nhanh chóng, đơn giản hóa quá trình hiệu chuẩn và giảm thời gian cài đặt giữa các lần đo.
Phần mềm chuyên dụng FORMTRACEPAK điều khiển toàn bộ các trục, hỗ trợ bàn Y và bàn quay tùy chọn, tạo báo cáo kiểm tra theo định dạng tùy chỉnh.
Máy đo biên dạng 218-377-11 được thiết kế để vận hành dễ dàng với hộp điều khiển từ xa giúp định vị máy nhanh chóng và chính xác. Tốc độ đo từ 0,02 đến 30 mm/s và tốc độ chạy nhanh trục X lên đến 80 mm/s rút ngắn thời gian đo trong sản xuất hàng loạt. Phạm vi nghiêng ±45° mở rộng khả năng tiếp cận bề mặt đo đa dạng.
Hệ thống CNC đơn giản hóa cùng các phụ kiện có động cơ tùy chọn cho phép tự động hóa quy trình đo, phù hợp cho phòng QC/QA yêu cầu năng suất cao. Tùy chọn nâng cấp retrofit đo độ nhám bề mặt giúp mở rộng chức năng mà không cần đầu tư thêm thiết bị mới.
FORMTRACEPAK cung cấp đầy đủ chức năng đánh giá biên dạng bao gồm phân tích hiệu số mức độ, góc độ, bước, diện tích và dung sai biên dạng theo tiêu chuẩn. Phần mềm hỗ trợ điều khiển toàn bộ các trục đo, tích hợp bàn trượt Y và bàn quay có động cơ tùy chọn cho đo kiểm tự động hiệu quả. Chứng chỉ kiểm tra có thể tạo tự động theo định dạng in ấn tùy chỉnh.
Máy đo biên dạng FTA-H8 C4000 phù hợp cho kiểm tra biên dạng khuôn mẫu, chi tiết gia công CNC, cánh tuabin, ren vít và các chi tiết yêu cầu đo biên dạng chính xác cao trong ngành cơ khí chính xác, ô tô và hàng không.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | FTA-H8 C4000 |
| Mã sản phẩm | 218-377-11 |
| Hệ đo | Metric (mm) |
| Phạm vi đo trục Z1 | 60 mm |
| Kích thước bàn granite (RxS) | 600 x 450 mm |
| Hành trình dọc | 500 mm |
| Hành trình ngang (Traverse) | 200 mm |
| Tốc độ đo | 0,02 - 30 mm/s |
| Tốc độ chạy nhanh trục X | 0 - 80 mm/s |
| Tốc độ chạy nhanh trục Z2 | 0 - 40 mm/s |
| Phạm vi nghiêng | ±45° |
| Độ thẳng hành trình ngang | 2 µm / 200 mm |
| Lực đo | 10 - 50 mN |
| Phần mềm | FORMTRACEPAK |
| Khối lượng | 150 kg |
