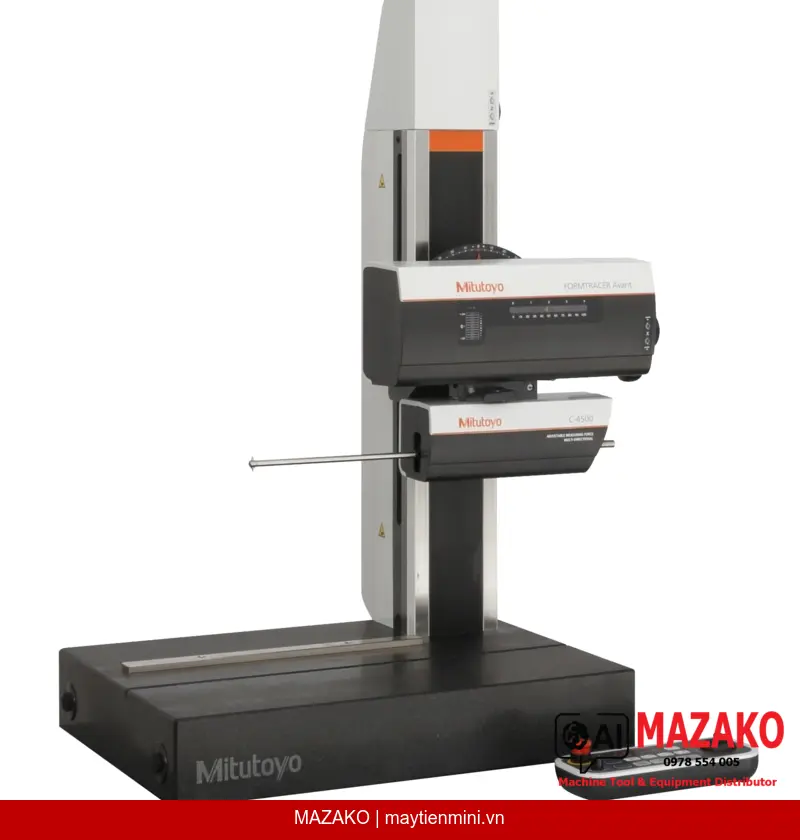

Máy đo biên dạng 2D Mitutoyo Formtracer Avant FTA-H4 C4000-D (mã 218-372-13) là thiết bị đo kiểm biên dạng độ chính xác cao dạng đặt bàn, trang bị hệ thống hai kim đo và cột granit có dẫn động động cơ. Thiết bị phù hợp cho các phòng QC/QA trong ngành cơ khí chính xác, khuôn mẫu và gia công chi tiết yêu cầu kiểm tra biên dạng phức tạp.
Cho phép tiếp cận các chi tiết có hình dạng phức tạp, vùng hẹp khó tiếp cận. Khớp từ tính hỗ trợ thay đổi cánh tay đo nhanh chóng và hiệu chỉnh đơn giản.
Hành trình dọc 500mm kết hợp phạm vi trục Z1 60mm và độ thẳng hành trình 0,8 µm/100mm, đáp ứng đo kiểm chi tiết lớn với độ chính xác cao.
Điều khiển toàn bộ các trục, hỗ trợ bàn Y-axis và bàn xoay tùy chọn. Phân tích biên dạng theo hiệu số cao độ, góc, bước, diện tích và dung sai biên dạng theo tiêu chuẩn.
Hộp điều khiển từ xa cho phép định vị máy nhanh và chính xác. Tùy chọn nâng cấp phụ kiện có động cơ hóa và đo độ nhám bề mặt bổ sung.
Máy đo biên dạng 218-372-13 được ứng dụng rộng rãi trong kiểm tra biên dạng khuôn mẫu, chi tiết gia công CNC, ren, rãnh và các bề mặt có biên dạng phức tạp. Đế granit kích thước 600 x 450mm cung cấp nền tảng ổn định cho các phép đo đòi hỏi độ lặp lại cao.
Thiết bị hỗ trợ tùy chọn bàn Y-axis có động cơ và bàn xoay để tự động hóa đo kiểm hàng loạt. Tốc độ đo từ 0,02 đến 30 mm/s và tốc độ dẫn động trục X lên đến 80 mm/s rút ngắn thời gian chu kỳ kiểm tra. Báo cáo kiểm tra có thể xuất theo định dạng tùy chỉnh.
Lực đo 10-50 mN cực nhỏ bảo vệ bề mặt chi tiết mỏng mảnh. Phạm vi nghiêng ±45° cùng dải cánh tay đo và kim đo tùy chọn phong phú đảm bảo tiếp cận mọi vùng hạn chế trên chi tiết.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | H4 C4000 |
| Hệ đo | Inch |
| Phạm vi trục Z1 | 60 mm |
| Kích thước đế granit (WxD) | 600 x 450 mm |
| Hành trình dọc | 500 mm |
| Hành trình ngang (Traverse) | 100 mm |
| Tốc độ đo | 0,02 - 30 mm/s |
| Tốc độ dẫn động trục X | 0 - 80 mm/s |
| Tốc độ dẫn động trục Z2 | 0 - 40 mm/s |
| Phạm vi nghiêng | ±45° |
| Độ thẳng hành trình ngang | 0,8 µm / 100 mm |
| Lực đo | 10 - 50 mN |
| Phần mềm | FORMTRACEPAK |
| Khối lượng | 150 kg |
