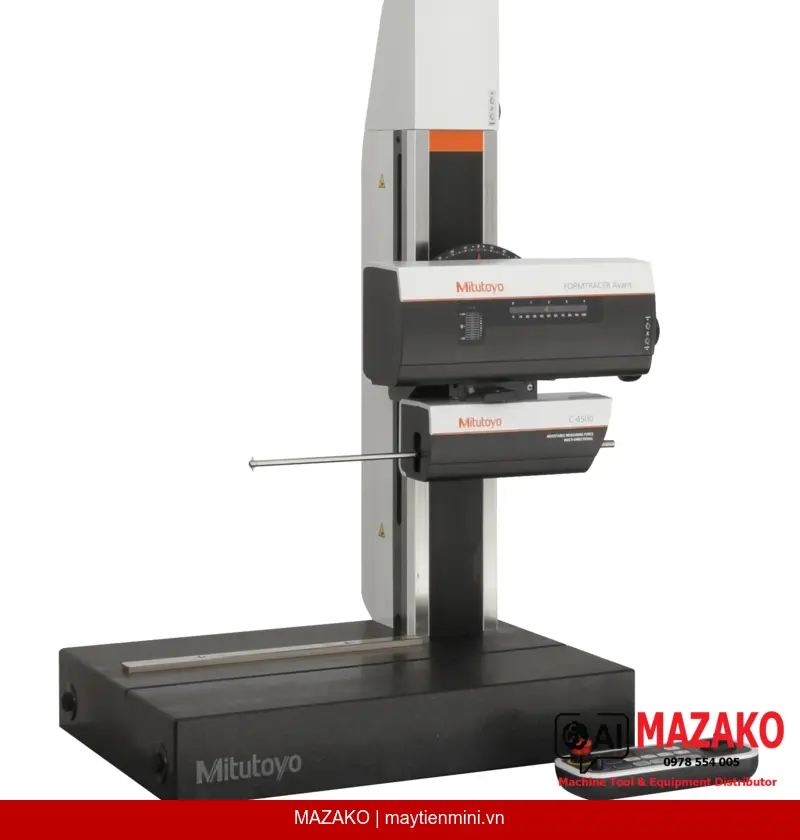

Mitutoyo Formtracer Avant FTA-H4 C4000 (218-372-11) là máy đo biên dạng 2D độ chính xác cao dạng bàn đặt (benchtop), tích hợp hệ thống hai đầu dò kép và cột đá granite motorised. Thiết bị phù hợp cho các phòng QC/QA trong môi trường sản xuất công nghiệp đòi hỏi đo đạc biên dạng chi tiết nhỏ với dải đo lớn và độ phân giải cực cao.
Tích hợp hai đầu dò chuyên dụng giúp đo chính xác các đặc điểm kích thước nhỏ và chi tiết có bề mặt khó tiếp cận, hỗ trợ đa dạng cánh tay và đầu dò tùy chọn.
Hành trình dọc 500mm, phạm vi đo trục Z1 đạt 60mm, độ thẳng hành trình 0,8 µm/100mm — đảm bảo độ chính xác cao trên toàn dải đo.
Phần mềm chuyên dụng điều khiển toàn bộ các trục, hỗ trợ bàn Y-axis và bàn xoay motorised tùy chọn cho đo tự động CNC hiệu quả. Phân tích hiệu chênh mức, góc, bước, diện tích và dung sai biên dạng theo tiêu chuẩn.
Hộp điều khiển từ xa giúp định vị máy nhanh và chính xác. Khớp từ tính cho phép thay cánh tay đầu dò nhanh chóng cùng quy trình hiệu chuẩn đơn giản.
Mitutoyo Formtracer Avant FTA-H4 C4000 được sử dụng rộng rãi trong kiểm tra biên dạng chi tiết cơ khí chính xác, khuôn mẫu, chi tiết ô tô và linh kiện điện tử. Thiết bị có thể đo và đánh giá biên dạng phức tạp bằng cách phân tích hiệu số độ cao, góc nghiêng, bước răng, diện tích và dung sai biên dạng ngay trong phần mềm FORMTRACEPAK.
Tùy chọn nâng cấp (retrofit) đo độ nhám bề mặt giúp mở rộng khả năng ứng dụng mà không cần đầu tư thêm thiết bị riêng biệt. Chứng chỉ kiểm tra có thể được tạo trực tiếp từ phần mềm theo định dạng in ấn do người dùng thiết lập.
Bệ đá granite kích thước 600 x 450mm (W×D) đảm bảo nền tảng ổn định, giảm rung động trong quá trình đo. Lực đo điều chỉnh trong khoảng 10–50 mN phù hợp với nhiều loại vật liệu bề mặt khác nhau. Tốc độ đo 0,02–30 mm/s và tốc độ dịch chuyển trục X lên đến 80 mm/s giúp tối ưu năng suất đo trong môi trường sản xuất.
Hành trình dọc 500mm — Phạm vi đo Z1: 60mm — Độ thẳng hành trình: 0,8 µm/100mm — Bệ granite 600×450mm — Lực đo: 10–50 mN — Khối lượng: 150kg — Phần mềm FORMTRACEPAK bản quyền Mitutoyo.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | FTA-H4 C4000 |
| Mã sản phẩm | 218-372-11 |
| Hệ đo | Metric (mm) |
| Phạm vi đo trục Z1 | 60 mm |
| Kích thước bệ granite (W×D) | 600 × 450 mm |
| Hành trình dọc | 500 mm |
| Traverse (hành trình ngang) | 100 mm |
| Tốc độ đo | 0,02 – 30 mm/s |
| Tốc độ dịch chuyển trục X | 0 – 80 mm/s |
| Tốc độ dịch chuyển trục Z2 | 0 – 40 mm/s |
| Góc nghiêng | ±45° |
| Phần mềm | FORMTRACEPAK |
| Độ thẳng hành trình | 0,8 µm / 100 mm |
| Lực đo | 10 – 50 mN |
| Khối lượng | 150 kg |
