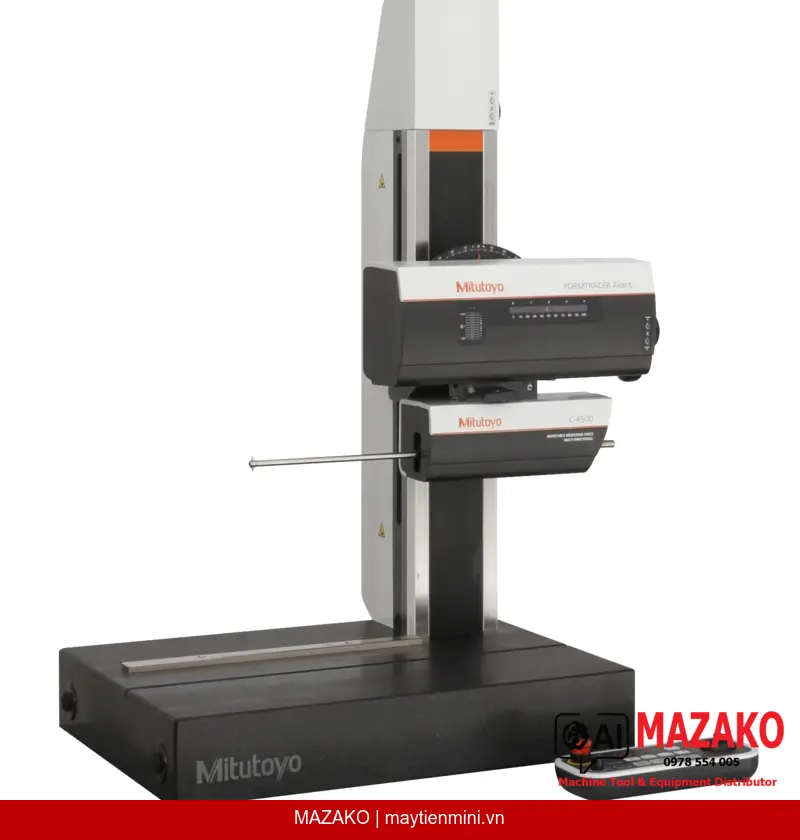

Máy đo biên dạng 2D Formtracer Avant FTA-W8 C4000-D Mitutoyo (mã 218-378-13) là thiết bị đo contour để bàn độ chính xác cao, tích hợp hệ thống đầu đo kép và cột granite điều khiển động cơ. Thiết bị đáp ứng yêu cầu kiểm tra biên dạng chi tiết gia công chính xác trong môi trường QC/QA công nghiệp.
Hành trình đứng 500mm, phạm vi đo Z1 60mm, traverse 200mm — cho phép đo chi tiết có kích thước lớn và hình dạng phức tạp.
Khớp nối từ tính cho phép thay thế cánh tay và đầu đo nhanh chóng, đơn giản hóa hiệu chỉnh và tăng hiệu suất đo liên tục.
Điều khiển toàn bộ các trục, hỗ trợ trục Y và bàn xoay tùy chọn, đánh giá contour theo chênh lệch độ cao, góc, bước, diện tích và dung sai biên dạng.
Hộp điều khiển từ xa giúp định vị máy nhanh và chính xác, hỗ trợ vận hành CNC đơn giản hóa và tùy chọn phụ kiện điều khiển động cơ.
Formtracer Avant FTA-W8 C4000-D (218-378-13) là máy đo biên dạng 2D để bàn của Mitutoyo, được trang bị cột và đế granite điều khiển bằng động cơ. Thiết bị đo được các đặc trưng hình học nhỏ với độ phân giải rất cao nhờ hành trình đo Z1 60mm và tốc độ đo từ 0,02 đến 30 mm/s. Độ thẳng hành trình đạt 2 µm / 200mm, lực đo 10–50 mN đảm bảo không gây biến dạng bề mặt chi tiết.
Bàn đế granite kích thước 1000 x 450mm (WxD) cùng tổng khối lượng 220 kg mang lại độ ổn định cao trong quá trình đo. Góc nghiêng điều chỉnh được ±45° mở rộng khả năng tiếp cận các bề mặt khó đo. Tùy chọn bổ sung đo độ nhám bề mặt giúp máy trở thành giải pháp đa năng cho phòng kiểm tra chất lượng.
Thiết bị phù hợp với các ngành cơ khí chính xác, khuôn mẫu, ô tô, điện tử và y tế — nơi yêu cầu kiểm tra biên dạng 2D nghiêm ngặt theo tiêu chuẩn ISO. Phần mềm FORMTRACEPAK cho phép xuất phiếu kiểm tra với định dạng in tùy chỉnh, đáp ứng yêu cầu truy xuất tài liệu QA.
Hành trình đứng 500mm, traverse 200mm, độ thẳng hành trình 2 µm/200mm, lực đo 10–50 mN, tốc độ đo 0,02–30 mm/s, góc nghiêng ±45°, đế granite 1000×450mm — phiên bản hiển thị inch.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | W8 C4000 |
| Đơn vị hiển thị | Inch |
| Phạm vi đo trục Z1 | 60 mm |
| Kích thước đế granite (WxD) | 1000 x 450 mm |
| Hành trình đứng | 500 mm |
| Traverse (hành trình ngang) | 200 mm |
| Tốc độ đo | 0,02 - 30 mm/s |
| Tốc độ di chuyển nhanh | X: 0 - 80 mm/s, Z2: 0 - 40 mm/s |
| Góc nghiêng | ±45° |
| Phần mềm | FORMTRACEPAK |
| Độ thẳng hành trình | 2 µm / 200 mm |
| Lực đo | 10 - 50 mN |
| Khối lượng | 220 kg |
