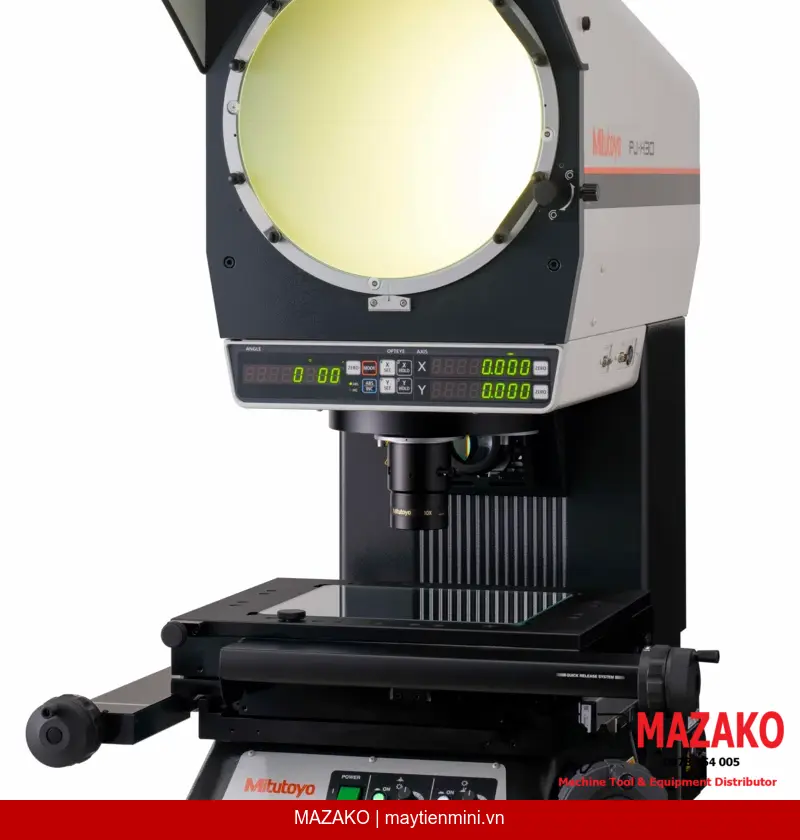

Máy chiếu biên dạng Mitutoyo PJ-H30A1010B (303-716-13) là giải pháp đo lường quang học chính xác cao, được thiết kế cho các ứng dụng kiểm tra biên dạng chi tiết phức tạp trong môi trường sản xuất công nghiệp. Thiết bị đáp ứng và vượt tiêu chuẩn JIS về độ chính xác đo lường.
Hệ thống chiếu sáng quang học contour thế hệ mới kết hợp tính năng chiếu sáng tới (incident illumination) có thể điều chỉnh. Xoay thấu kính tụ quang và thay đổi góc gương trong vật kính giúp hiển thị tối ưu ngay cả với bề mặt phản xạ kém.
Bàn đo với cơ chế điều chỉnh nhanh bằng một tay trên cả hai trục, cho phép chuyển đổi liền mạch giữa định vị nhanh và điều chỉnh tinh, giúp tăng năng suất kiểm tra trong sản xuất.

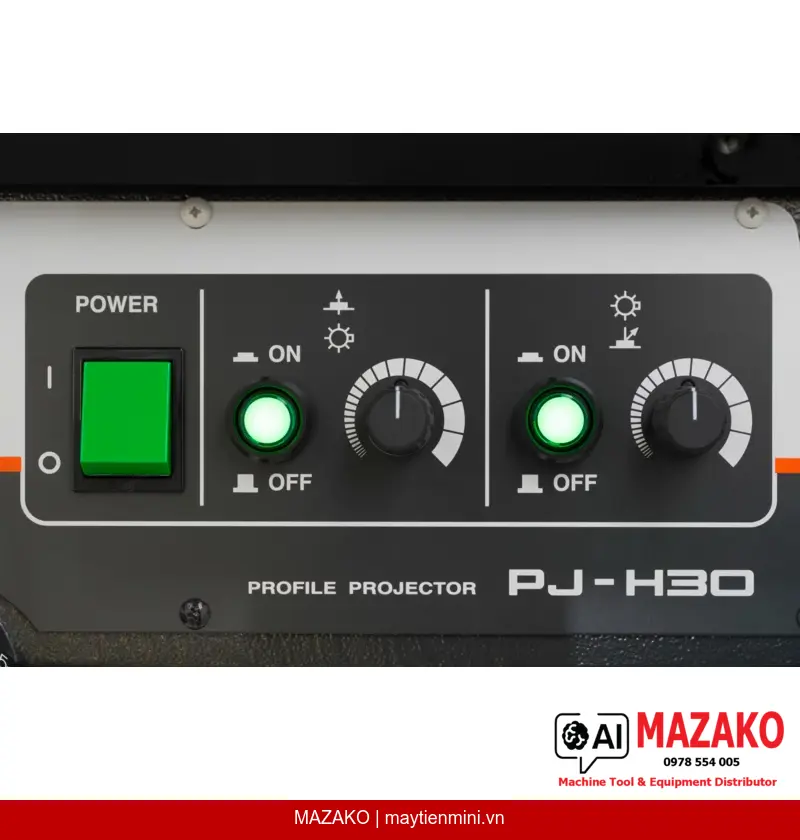

Bộ nguồn cấp dòng điện không đổi tích hợp điều khiển tăng tốc giúp tối đa hóa tuổi thọ bóng halogen, giảm chi phí vận hành và duy trì độ ổn định chiếu sáng lâu dài.
Bộ đếm kỹ thuật số dễ đọc với hiển thị chữ số lớn, hỗ trợ xuất dữ liệu qua cổng RS-232C để tích hợp vào hệ thống quản lý chất lượng SPC/QMS của nhà máy.
Máy chiếu biên dạng PJ-H30A1010B phù hợp với các bộ phận QC/QA cần kiểm tra biên dạng, hình dạng và kích thước của chi tiết cơ khí, khuôn mẫu, chi tiết dập và các linh kiện nhỏ. Phạm vi đo XY 100x100 mm và tải trọng bàn đo tối đa 10 kg đáp ứng đa dạng loại chi tiết cần kiểm tra.
Thiết bị được thiết kế và kiểm định theo tiêu chuẩn JIS, đảm bảo kết quả đo lường đáng tin cậy và có thể truy xuất nguồn gốc trong hệ thống kiểm soát chất lượng. Hệ thống quang học contour cải tiến nâng cao cường độ sáng của đối tượng chiếu, cho hình ảnh biên dạng rõ nét hơn.
Kích thước bàn đo XY 300x240 mm, vùng làm việc hiệu dụng 180x150 mm, chức năng xoay ±3°, khối lượng 176 kg — thiết bị hạng nặng cho độ ổn định tối ưu trong môi trường đo lường yêu cầu cao.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | PJ-H30A1010B |
| Mã sản phẩm | 303-716-13 |
| Phạm vi đo XY | 100 x 100 mm |
| Kích thước bàn đo XY | 300 x 240 mm |
| Vùng làm việc hiệu dụng XY | 180 x 150 mm |
| Số kính bàn đo | 380412 |
| Chức năng xoay | ±3° |
| Tải trọng bàn đo tối đa | 10 kg |
| Khối lượng thiết bị | 176 kg |
| Kết nối dữ liệu | RS-232C |
