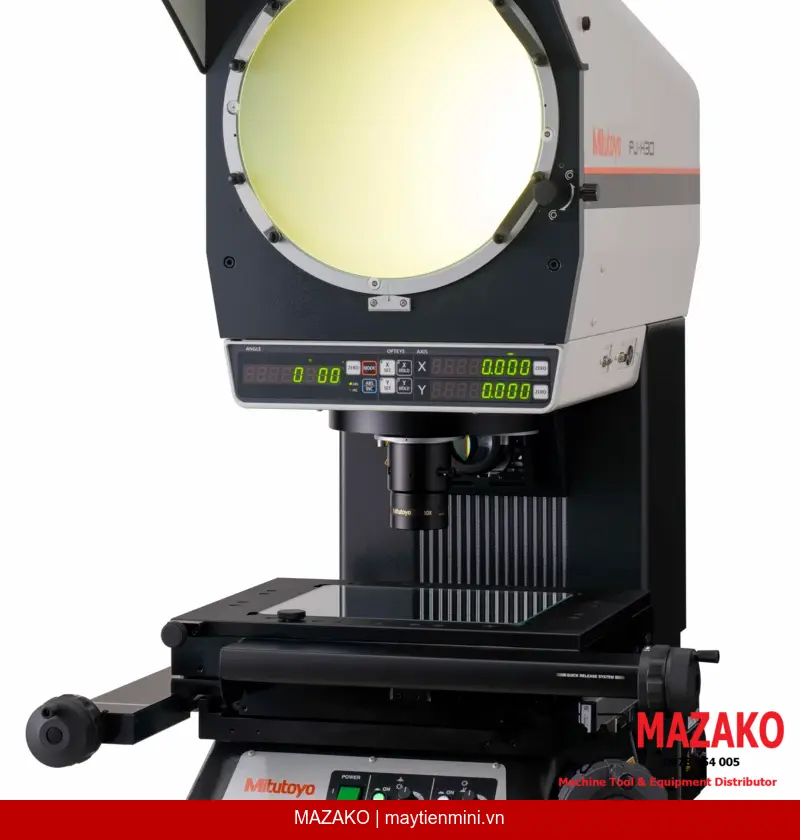

Máy chiếu biên dạng Mitutoyo PJ-H30 mã 303-717-13 là thiết bị đo quang học chuyên dụng cho kiểm tra kích thước biên dạng chi tiết trong sản xuất công nghiệp. Với hệ thống chiếu sáng đường viền quang học cải tiến và bàn đo XY phạm vi 200x100mm, PJ-H30 đáp ứng yêu cầu kiểm tra chính xác cao của bộ phận QC/QA trong các nhà máy cơ khí, điện tử và chế tạo khuôn mẫu.
Xoay thấu kính tụ quang và điều chỉnh góc gương trong vật kính giúp tái hiện tối ưu ngay cả các bề mặt phản xạ kém, đảm bảo hiển thị biên dạng rõ nét trong mọi điều kiện đo.
Hệ thống quang học cải tiến cùng bộ đếm kỹ thuật số hiển thị chữ số lớn đảm bảo độ chính xác đo lường cao hơn tiêu chuẩn JIS, phù hợp cho kiểm tra chi tiết yêu cầu dung sai chặt chẽ.
Bàn đo XY cho phép điều chỉnh nhanh bằng một tay trên cả hai trục, chuyển đổi linh hoạt giữa định vị nhanh và tinh chỉnh chính xác, tăng năng suất kiểm tra đáng kể.

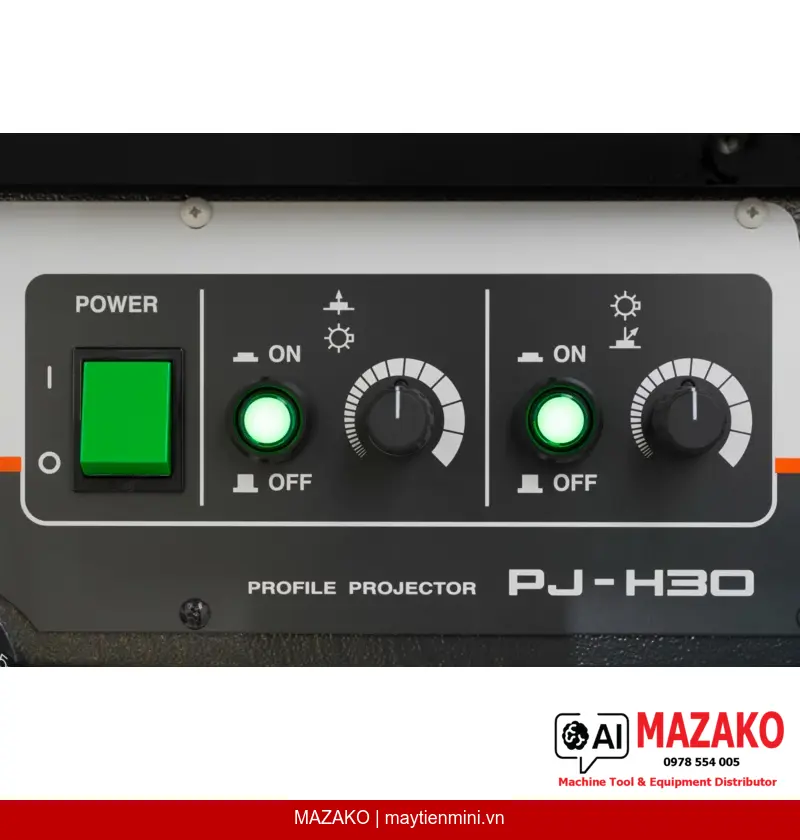

Bộ nguồn dòng điện không đổi tích hợp điều khiển tăng tốc giúp tối đa hóa tuổi thọ bóng đèn halogen, giảm chi phí bảo trì và duy trì chất lượng chiếu sáng ổn định lâu dài.
Máy chiếu biên dạng Mitutoyo 303-717-13 phù hợp kiểm tra biên dạng chi tiết cơ khí chính xác, kiểm tra hình dạng ren vít, profile cam, bánh răng nhỏ và các chi tiết dập khuôn. Kết nối RS-232C hỗ trợ truyền dữ liệu đo trực tiếp về máy tính để lưu trữ và phân tích thống kê SPC.
Hệ thống chiếu sáng đường viền quang học mới của PJ-H30 cải thiện đáng kể cường độ ánh sáng chiếu lên đối tượng đo, cho hình ảnh biên dạng sắc nét và tương phản cao hơn so với thế hệ trước. Đây là yếu tố then chốt để đảm bảo độ chính xác đo lường trong điều kiện sản xuất thực tế.
Bàn đo với diện tích hiệu dụng 250x150mm và tải trọng tối đa 10kg cho phép kiểm tra các chi tiết có kích thước và khối lượng đa dạng. Chức năng xoay ±3° hỗ trợ đo đạc linh hoạt các chi tiết có góc nghiêng.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | PJ-H30A2010B |
| Phạm vi đo XY | 200 x 100 mm |
| Kích thước bàn đo XY | 350 x 280 mm |
| Diện tích hiệu dụng bàn đo XY | 250 x 150 mm |
| Số kính bàn đo | 382762 |
| Chức năng xoay | ±3° |
| Tải trọng tối đa bàn đo | 10 kg |
| Khối lượng | 178 kg |
