Bộ căn mẫu thép Mitutoyo 516-703-60 là giải pháp chuẩn đo lường độ dài hệ mét dành cho phòng đo kiểm và bộ phận QC/QA công nghiệp. Với 8 block thép dụng cụ đặc biệt được nhiệt luyện và ủ lão hóa, bộ sản phẩm đảm bảo độ bền mài mòn cao và biến đổi kích thước theo thời gian ở mức tối thiểu, đáp ứng tiêu chuẩn EN ISO 3650 cấp 1.
Toàn bộ block được làm từ thép dụng cụ đặc biệt, qua nhiệt luyện và ủ lão hóa, cho độ cứng bề mặt vượt trội, chống mài mòn tốt và ổn định kích thước lâu dài.
Các block có khả năng wringing (áp mặt) tốt trong cùng bộ và tương thích wringing với optical flat hoặc căn mẫu làm từ vật liệu bất kỳ khác, hỗ trợ kết hợp đo linh hoạt.
Đi kèm chứng nhận hiệu chuẩn JCSS — hệ thống hiệu chuẩn quốc gia Nhật Bản, đảm bảo truy xuất nguồn gốc đo lường quốc tế, đáp ứng yêu cầu kiểm toán ISO/TS 16949 và ISO 9001.
Bộ 8 block bao phủ phạm vi đo từ 125 mm đến 500 mm theo ba dải bước nhảy khác nhau, phục vụ kiểm tra chi tiết cơ khí khổ lớn trong sản xuất chính xác cao.

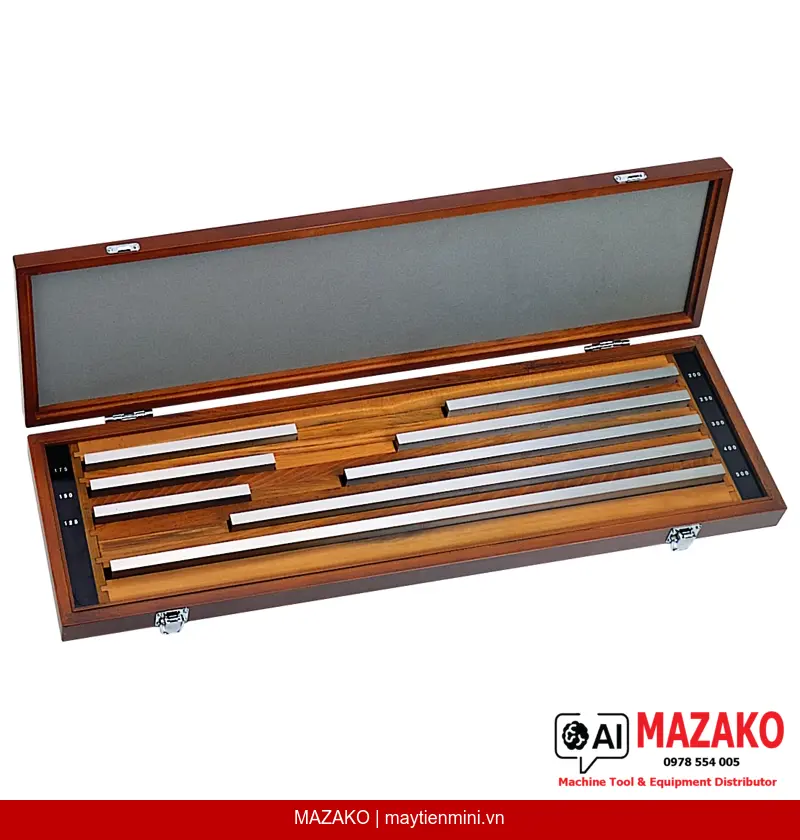

Bộ căn mẫu 516-703-60 gồm 8 block hình chữ nhật được phân chia theo ba nhóm kích thước: nhóm 125–175 mm với bước nhảy 25 mm (3 block), nhóm 200–250 mm với bước nhảy 50 mm (2 block) và nhóm 300–500 mm với bước nhảy 100 mm (3 block). Cấu hình này phù hợp với việc kiểm tra, hiệu chuẩn máy đo và dụng cụ đo tầm xa trong ngành cơ khí chính xác, khuôn mẫu và sản xuất hàng không.
Bộ 516-703-60 được sản xuất và kiểm định theo tiêu chuẩn EN ISO 3650 cấp 1 — cấp độ chính xác cao dành cho phòng đo kiểm chuẩn và hiệu chuẩn thiết bị đo tại xưởng. Sai số độ phẳng và độ song song hai mặt đo được kiểm soát chặt chẽ, đảm bảo kết quả đo ổn định và lặp lại.
Bộ căn mẫu 516-703-60 phù hợp để hiệu chuẩn thước đo cao, máy đo tọa độ 3 chiều (CMM), kiểm tra máy công cụ CNC, và thiết lập chuẩn đo cho các bộ phận kích thước lớn trong ngành đúc, rèn, khuôn mẫu và chế tạo máy.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại chứng nhận | JCSS certificate |
| Độ chính xác | EN ISO 3650 |
| Số block trong bộ | 8 |
| Cấp chính xác | 1 |
| Vật liệu | Thép dụng cụ (Steel) |
| Cấu hình bộ — Dải 1 | 125–175 mm (bước 25 mm / 3 block) |
| Cấu hình bộ — Dải 2 | 200–250 mm (bước 50 mm / 2 block) |
| Cấu hình bộ — Dải 3 | 300–500 mm (bước 100 mm / 3 block) |
| Thiết kế | Hình chữ nhật (Rectangular) |
| Tiêu chuẩn căn mẫu | EN ISO 3650 |
| Loại sản phẩm | Bộ (Set) |
| Bao gồm | Hộp gỗ và chứng nhận hiệu chuẩn JCSS |
