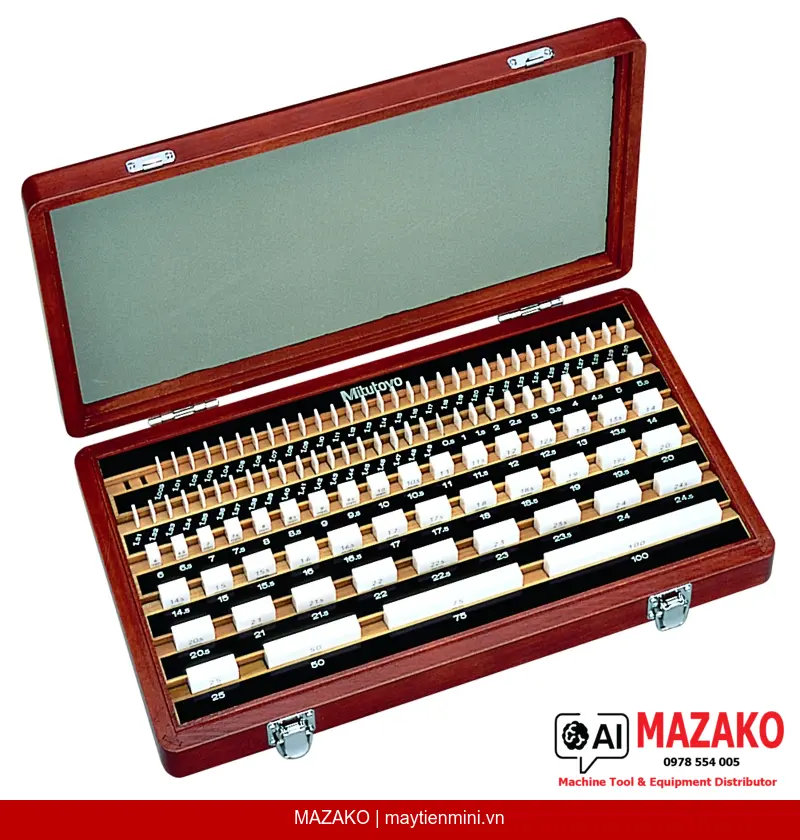

Bộ Căn Mẫu Phẳng Mitutoyo 516-344-10 – 103 Block Cấp 2, Vật Liệu Ceramic, Hệ Mét, Kèm Chứng Chỉ ISO
Bàn map, Bộ căn mẫu Mitutoyo

Bộ Căn Mẫu Phẳng Mitutoyo 516-344-10 – 103 Block Cấp 2, Vật Liệu Ceramic, Hệ Mét, Kèm Chứng Chỉ ISO

Code Number 516-344-10
SKU 51634410
Đơn giá Liên hệ báo giá
Bộ căn mẫu phẳng Mitutoyo 516-344-10 gồm 103 block ceramic cấp 2, hệ mét, đạt chuẩn EN ISO 3650, kèm chứng chỉ kiểm tra. Đựng trong hộp gỗ, khối lượng 3000 g.
Liên hệ / Báo giá Tải Datasheet

Mô tả sản phẩm

Bộ căn mẫu phẳng Mitutoyo 516-344-10 là bộ chuẩn đo lường gồm 103 block vật liệu ceramic cấp chính xác 2, hệ mét, tuân thủ tiêu chuẩn EN ISO 3650. Sản phẩm được sử dụng làm chuẩn hiệu chuẩn và kiểm tra trong phòng đo lường, kiểm soát chất lượng và sản xuất cơ khí chính xác.

Vật Liệu Ceramic Cao Cấp

Block được chế tạo từ ceramic kỹ thuật, có độ bền mài mòn vượt trội so với thép, ổn định kích thước theo thời gian và khả năng chống gỉ sét tốt trong môi trường sản xuất.

Cấp Chính Xác 2 - EN ISO 3650

Đạt chuẩn cấp 2 theo EN ISO 3650, phù hợp cho ứng dụng kiểm tra sản xuất, hiệu chuẩn thước cặp, panme và các thiết bị đo lường trong nhà máy.

Bộ 103 Block Đầy Đủ

Cấu hình đa dạng với 103 block bao phủ phạm vi từ 1,005 mm đến 100 mm, cho phép lắp ghép hầu hết các kích thước đo lường cần thiết trong sản xuất cơ khí.

Kèm Chứng Chỉ Kiểm Tra

Mỗi bộ đi kèm chứng chỉ kiểm tra (Inspection Certificate) theo tiêu chuẩn ISO, đảm bảo truy xuất nguồn gốc đo lường và đáp ứng yêu cầu hệ thống quản lý chất lượng ISO 9001.

Cấu Hình Block Trong Bộ 516-344-10

Bộ căn mẫu Mitutoyo 516-344-10 được thiết kế với cấu hình hệ mét theo tiêu chuẩn quốc tế, gồm các nhóm kích thước sau: 1 block kích thước 1,005 mm; 49 block từ 1,01 mm đến 1,49 mm với bước nhảy 0,01 mm; 49 block từ 0,5 mm đến 24,5 mm với bước nhảy 0,5 mm; và 4 block từ 25 mm đến 100 mm với bước nhảy 25 mm. Cấu hình này cho phép lắp ghép linh hoạt để tạo ra hầu hết các kích thước chuẩn trong sản xuất.

Ứng Dụng Trong Kiểm Soát Chất Lượng

Bộ căn mẫu phẳng cấp 2 phù hợp cho môi trường kiểm soát chất lượng tại phân xưởng sản xuất, dùng để kiểm tra và hiệu chuẩn thước cặp, panme đo ngoài, đồng hồ so, thước đo cao và các dưỡng đo khác. Chứng chỉ đi kèm hỗ trợ truy xuất đo lường theo yêu cầu ISO 9001 và IATF 16949.

Bảo Quản và Sử Dụng

Bộ sản phẩm được đựng trong hộp gỗ chuyên dụng giúp bảo vệ các block khỏi va chạm và bụi bẩn. Cần bảo quản ở nhiệt độ chuẩn 20°C và tránh tiếp xúc trực tiếp bằng tay để đảm bảo độ chính xác lâu dài.

  • 103 block ceramic cấp 2, hệ mét, EN ISO 3650
  • Phạm vi đo từ 1,005 mm đến 100 mm
  • Bước nhảy nhỏ nhất 0,01 mm cho độ linh hoạt cao
  • Kèm chứng chỉ kiểm tra (Inspection Certificate) truy xuất nguồn gốc ISO
  • Hộp đựng gỗ chuyên dụng, khối lượng tổng 3000 g
  • Thiết kế dạng chữ nhật (Rectangular) theo tiêu chuẩn quốc tế

Yêu Cầu Báo Giá Bộ Căn Mẫu Mitutoyo 516-344-10

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông sốGiá trị
Mã sản phẩm516-344-10
Hệ đoMetric
Loại chứng chỉChứng chỉ kiểm tra (Inspection Certificate)
Tiêu chuẩn độ chính xácEN ISO 3650
Cấp chính xácCấp 2
Số lượng block103 block
Vật liệuCeramic
Thiết kếRectangular (Chữ nhật)
Tiêu chuẩn căn mẫuEN ISO 3650
Cấu hình - Block 11,005 mm (1 block)
Cấu hình - Block 21,01 mm - 1,49 mm, bước 0,01 mm (49 block)
Cấu hình - Block 30,5 mm - 24,5 mm, bước 0,5 mm (49 block)
Cấu hình - Block 425 mm - 100 mm, bước 25 mm (4 block)
Đóng góiHộp gỗ kèm chứng chỉ kiểm tra
Khối lượng3000 g

Câu hỏi thường gặp

Bộ căn mẫu Mitutoyo 516-344-10 gồm bao nhiêu block và phạm vi đo là bao nhiêu?

Bộ 516-344-10 gồm 103 block ceramic, bao phủ phạm vi từ 1,005 mm đến 100 mm. Cấu hình gồm 4 nhóm kích thước với bước nhảy từ 0,01 mm đến 25 mm, cho phép lắp ghép linh hoạt hầu hết các kích thước chuẩn trong sản xuất cơ khí.

Cấp chính xác cấp 2 của bộ căn mẫu này phù hợp với ứng dụng nào?

Cấp 2 theo EN ISO 3650 phù hợp cho kiểm tra và hiệu chuẩn tại phân xưởng sản xuất, bao gồm kiểm tra thước cặp, panme đo ngoài, đồng hồ so và các dưỡng đo khác. Đây là cấp phổ biến nhất trong môi trường kiểm soát chất lượng công nghiệp.

Tại sao nên chọn vật liệu ceramic thay vì thép cho căn mẫu phẳng?

Block ceramic có độ bền mài mòn cao hơn thép từ 5 đến 10 lần, ổn định kích thước tốt hơn theo nhiệt độ và không bị gỉ sét. Điều này giúp kéo dài tuổi thọ sử dụng và giảm tần suất hiệu chuẩn lại, tiết kiệm chi phí vận hành lâu dài.

Chứng chỉ kiểm tra đi kèm bộ 516-344-10 có đáp ứng yêu cầu ISO 9001 và IATF 16949 không?

Có. Chứng chỉ kiểm tra (Inspection Certificate) đi kèm cung cấp dữ liệu truy xuất nguồn gốc đo lường cần thiết, đáp ứng yêu cầu của hệ thống quản lý chất lượng ISO 9001 và IATF 16949. Đây là yếu tố quan trọng trong các nhà máy sản xuất ô tô và điện tử.

Bộ căn mẫu Mitutoyo 516-344-10 cần được bảo quản và sử dụng như thế nào để duy trì độ chính xác?

Cần bảo quản bộ căn mẫu ở nhiệt độ chuẩn 20°C, tránh tiếp xúc trực tiếp bằng tay và làm sạch bằng dung dịch chuyên dụng trước và sau khi sử dụng. Hộp gỗ đi kèm giúp bảo vệ các block khỏi va chạm và bụi bẩn khi không sử dụng.
