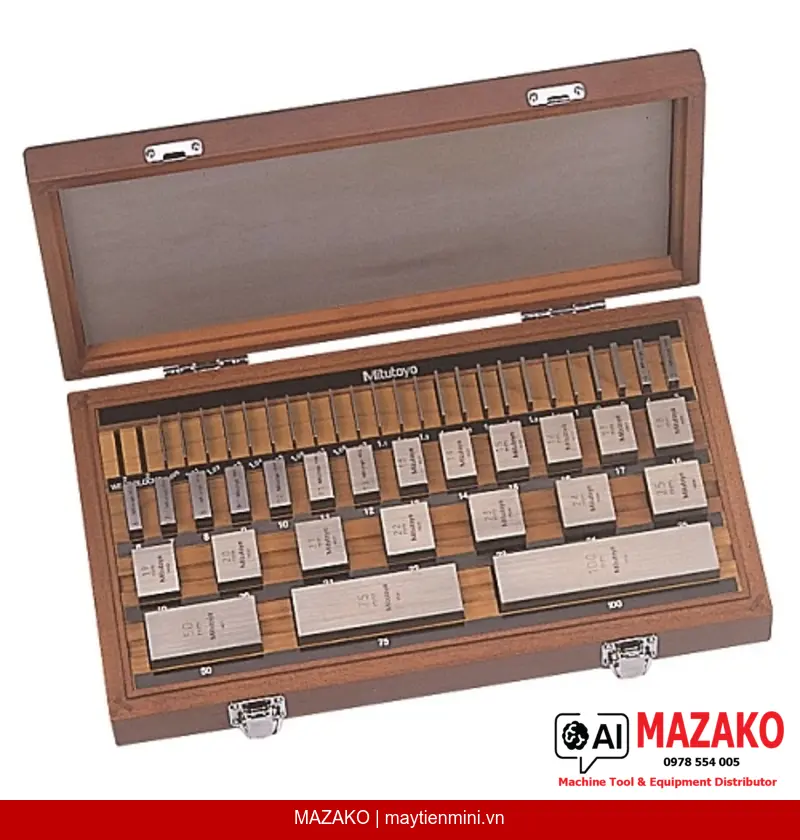

Bộ căn mẫu Mitutoyo mã 516-459-16 là bộ chuẩn đo lường hệ mét gồm 47 chi tiết, được chế tác từ thép dụng cụ đặc biệt qua xử lý nhiệt và lão hóa nhân tạo, đảm bảo độ bền mài mòn cao và biến dạng theo thời gian cực nhỏ. Sản phẩm đạt tiêu chuẩn ASME B89.1.9 cấp 1, phù hợp cho phòng đo lường, hiệu chuẩn và kiểm tra chất lượng trong môi trường sản xuất công nghiệp chính xác cao.
Toàn bộ căn mẫu được làm từ thép dụng cụ đặc biệt, xử lý nhiệt và lão hóa nhân tạo, cho khả năng chống mài mòn tốt và độ ổn định kích thước lâu dài theo thời gian.
Bộ căn mẫu có khả năng áp mặt (wringing) tốt giữa các chi tiết trong bộ, đồng thời tương thích áp mặt với mặt phẳng quang học và căn mẫu làm từ bất kỳ vật liệu nào khác.
Đạt tiêu chuẩn đo lường quốc tế ASME B89.1.9, cấp chính xác 1, đảm bảo truy nguyên nguồn gốc đo lường, phù hợp yêu cầu kiểm định và hiệu chuẩn thiết bị đo.
Dải kích thước từ 1,005 mm đến 100 mm với nhiều bước chia nhỏ, bao phủ rộng các nhu cầu kiểm tra kích thước trong sản xuất cơ khí chính xác.
Bộ gồm 47 chi tiết hình vuông, phân bổ dải đo theo các nhóm bước chia như sau: 1 chi tiết kích thước 1,005 mm; 9 chi tiết từ 1,01–1,09 mm (bước 0,01 mm); 9 chi tiết từ 1,1–1,9 mm (bước 0,1 mm); 24 chi tiết từ 1–24 mm (bước 1 mm); và 4 chi tiết từ 25–100 mm (bước 25 mm). Cấu hình này cho phép tổ hợp linh hoạt để tạo ra hầu hết các kích thước chuẩn cần thiết trong kiểm tra chi tiết cơ khí.
Bộ căn mẫu 516-459-16 được sử dụng phổ biến để hiệu chuẩn thước cặp, panme, đồng hồ so và các thiết bị đo khác; làm chuẩn kiểm tra kích thước chi tiết gia công; thiết lập chuẩn đo cho máy đo tọa độ 3 chiều (CMM); và đối chiếu trong quá trình kiểm soát chất lượng tại nhà máy sản xuất chính xác.
Sản phẩm được giao kèm chứng chỉ kiểm định (Inspection Certificate) đáp ứng yêu cầu truy nguyên đo lường theo ISO/IEC 17025, đựng trong hộp gỗ chuyên dụng bảo vệ toàn bộ chi tiết khỏi va đập và môi trường.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Số lượng chi tiết | 47 |
| Cấp chính xác | Cấp 1 |
| Tiêu chuẩn độ chính xác | ASME B89.1.9 |
| Loại chứng chỉ | Chứng chỉ kiểm định (Inspection Certificate) |
| Vật liệu | Thép (Steel) |
| Hình dạng | Hình vuông (Square) |
| Cấu hình bộ – nhóm 1 | 1,005 mm (1 chi tiết) |
| Cấu hình bộ – nhóm 2 | 1,01–1,09 mm, bước 0,01 mm (9 chi tiết) |
| Cấu hình bộ – nhóm 3 | 1,1–1,9 mm, bước 0,1 mm (9 chi tiết) |
| Cấu hình bộ – nhóm 4 | 1–24 mm, bước 1 mm (24 chi tiết) |
| Cấu hình bộ – nhóm 5 | 25–100 mm, bước 25 mm (4 chi tiết) |
| Tiêu chuẩn căn mẫu | ASME B89.1.9 |
| Đóng gói / Giao hàng | Hộp gỗ kèm chứng chỉ kiểm định |
