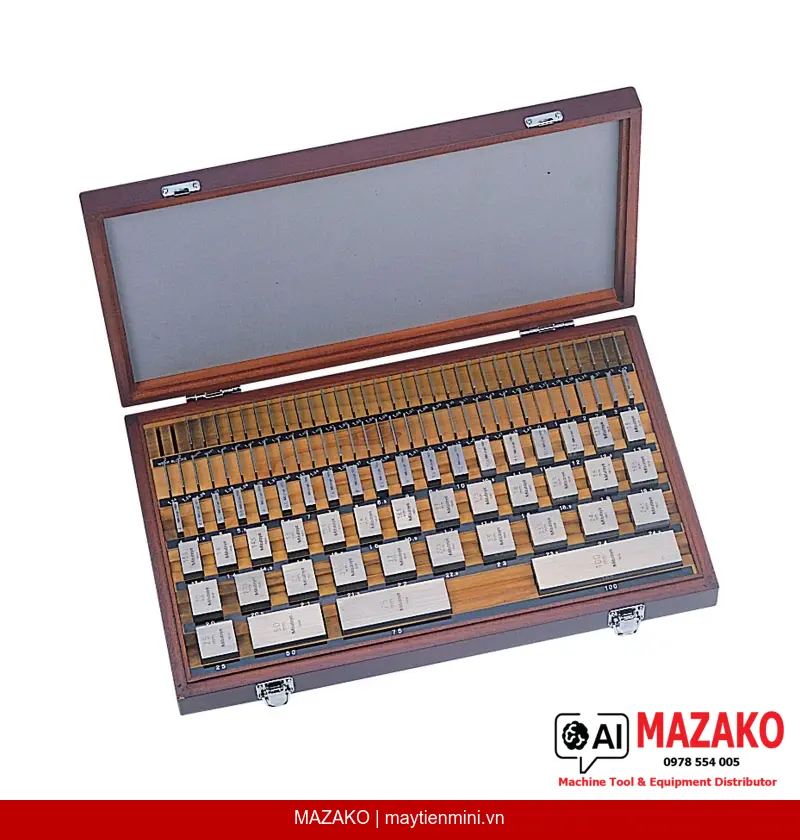

Bộ căn mẫu Mitutoyo 516-449-16 là bộ chuẩn đo lường hệ mét gồm 76 khối, được chế tạo từ thép công cụ đặc biệt qua quá trình nhiệt luyện và lão hóa nhân tạo, đảm bảo độ bền mài mòn cao và biến dạng theo thời gian cực nhỏ. Sản phẩm đáp ứng tiêu chuẩn ASME B89.1.9 cấp 00 — phù hợp cho phòng đo lường, kiểm chuẩn thiết bị và QC chính xác cao.
Đáp ứng tiêu chuẩn ASME B89.1.9 cấp 00, phù hợp làm chuẩn tham chiếu trong phòng đo lường và kiểm chuẩn thiết bị đo công nghiệp.
Thép được nhiệt luyện và lão hóa nhân tạo, cho độ bền mài mòn vượt trội và ổn định kích thước lâu dài trong môi trường sản xuất khắc nghiệt.
Các khối có tính ghép dính đồng đều trong bộ và ghép được với mặt phẳng quang học hoặc căn mẫu từ bất kỳ vật liệu nào khác.
Cấu hình bộ gồm các bước chia từ 0,01 mm đến 25 mm, phủ phạm vi từ 1,005 mm đến 100 mm, đáp ứng đa dạng yêu cầu kiểm tra kích thước.
Bộ căn mẫu 516-449-16 của Mitutoyo được thiết kế dạng vuông (Square), giao hàng kèm chứng chỉ kiểm tra (Inspection Certificate) theo tiêu chuẩn ASME B89.1.9. Cấu hình 76 khối bao gồm: 1 khối 1,005 mm; 49 khối từ 1,01–1,49 mm (bước 0,01 mm); 19 khối từ 0,5–9,5 mm (bước 0,5 mm); 4 khối từ 10–40 mm (bước 10 mm); và 3 khối từ 50–100 mm (bước 25 mm). Kết hợp linh hoạt các khối cho phép tổ hợp hầu hết mọi kích thước chuẩn cần thiết trong sản xuất và kiểm tra.
Sản phẩm đi kèm chứng chỉ kiểm tra (Inspection Certificate) theo ASME B89.1.9, đảm bảo khả năng truy xuất chuẩn đo lường quốc gia. Đây là yêu cầu bắt buộc trong các hệ thống quản lý chất lượng ISO 9001, IATF 16949 và các tiêu chuẩn ngành ô tô, điện tử.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại chứng chỉ | Inspection Certificate (Chứng chỉ kiểm tra) |
| Tiêu chuẩn độ chính xác | ASME B89.1.9 |
| Cấp chính xác | 00 |
| Số khối trong bộ | 76 khối |
| Vật liệu | Thép (Steel) |
| Thiết kế | Dạng vuông (Square) |
| Cấu hình bộ — Khối 1 | 1,005 mm (1 khối) |
| Cấu hình bộ — Nhóm 2 | 1,01–1,49 mm, bước 0,01 mm (49 khối) |
| Cấu hình bộ — Nhóm 3 | 0,5–9,5 mm, bước 0,5 mm (19 khối) |
| Cấu hình bộ — Nhóm 4 | 10–40 mm, bước 10 mm (4 khối) |
| Cấu hình bộ — Nhóm 5 | 50–100 mm, bước 25 mm (3 khối) |
| Tiêu chuẩn căn mẫu | ASME B89.1.9 |
| Đóng gói | Hộp gỗ kèm chứng chỉ kiểm tra |
