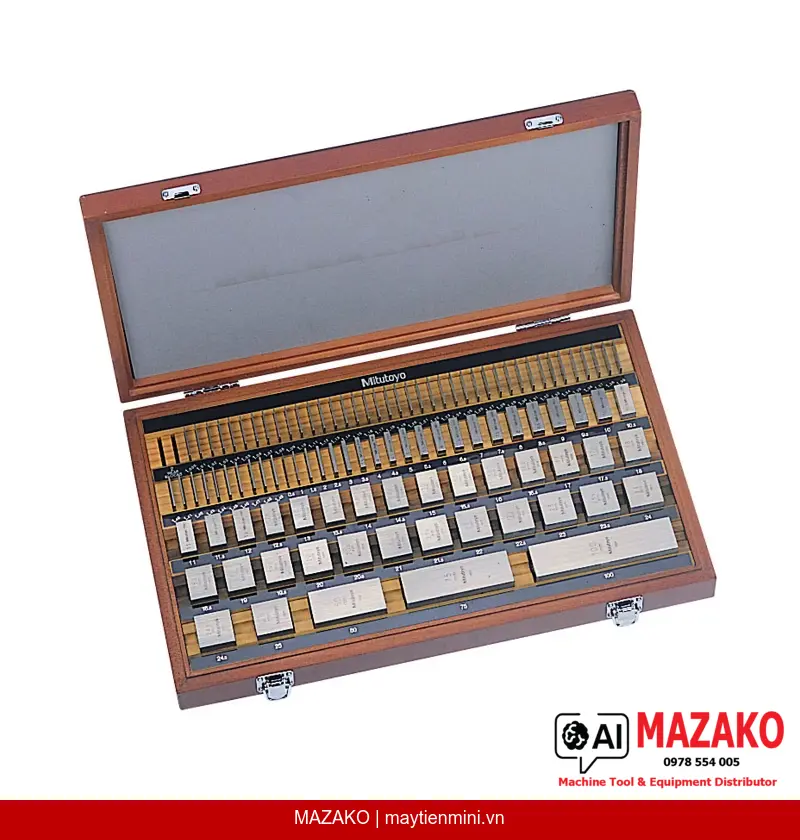

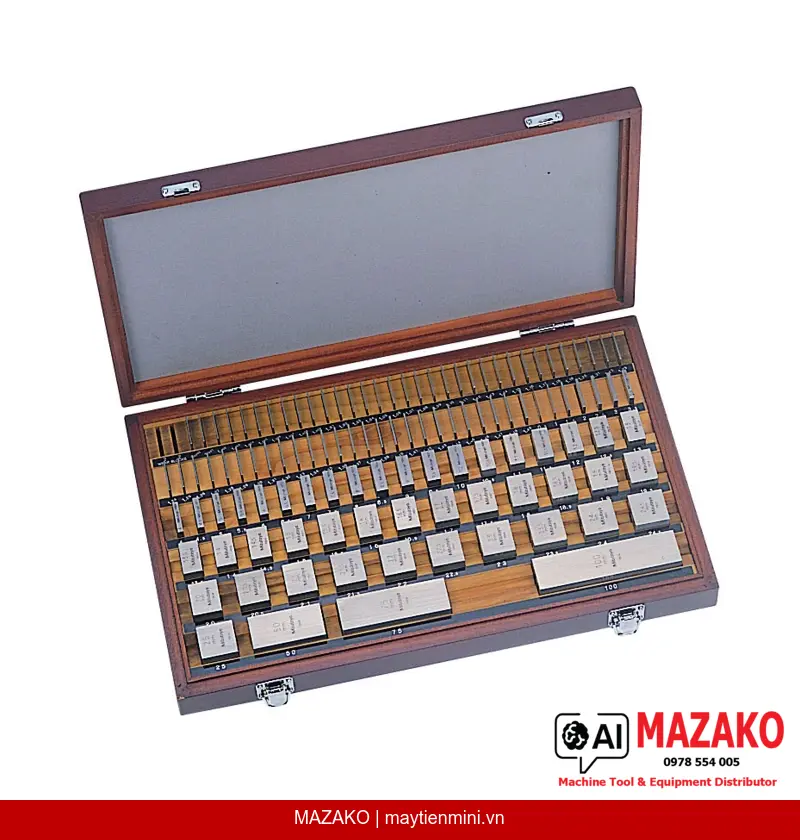

Bộ căn mẫu Mitutoyo 516-442-16 gồm 103 khối thép dụng cụ đặc biệt, được nhiệt luyện và ủ lão hóa nhằm tối ưu khả năng chống mài mòn và giảm thiểu biến dạng theo thời gian. Bộ đạt tiêu chuẩn ASME B89.1.9 cấp 0 – phù hợp cho phòng đo lường chuẩn và kiểm tra chất lượng yêu cầu độ chính xác cao.
Toàn bộ 103 khối được chế tạo từ thép dụng cụ đặc biệt, nhiệt luyện và ủ lão hóa, đảm bảo độ bền mòn vượt trội và ổn định kích thước lâu dài trong điều kiện sử dụng công nghiệp.
Các khối căn mẫu có bề mặt được gia công với độ bóng cao, cho phép chập dính (wringing) dễ dàng với nhau, với kính phẳng quang học hoặc với căn mẫu làm từ các vật liệu khác nhau.
Bộ bao gồm các dải kích thước: 1,005 mm (1 khối), 1,01–1,49 mm (bước 0,01 mm / 49 khối), 0,5–24,5 mm (bước 0,5 mm / 49 khối) và 25–100 mm (bước 25 mm / 4 khối), đáp ứng hầu hết yêu cầu hiệu chuẩn trong sản xuất.
Sản phẩm được cung cấp kèm chứng chỉ kiểm định (Inspection Certificate) theo tiêu chuẩn ASME B89.1.9, đáp ứng yêu cầu truy xuất nguồn gốc đo lường trong các hệ thống quản lý chất lượng ISO.
Bộ căn mẫu 516-442-16 tuân theo tiêu chuẩn ASME B89.1.9 ở cấp 0 – cấp chính xác cao, thích hợp làm chuẩn tham chiếu trong phòng đo lường, hiệu chuẩn dụng cụ đo và kiểm tra sản phẩm yêu cầu dung sai nghiêm ngặt. Đây là tiêu chuẩn được công nhận rộng rãi trong ngành công nghiệp chế tạo máy tại Bắc Mỹ và quốc tế.
Bộ căn mẫu này phù hợp để hiệu chuẩn panme, thước cặp, đồng hồ so, đồng hồ đo lỗ và các dụng cụ đo khác. Ngoài ra còn được dùng để thiết lập kích thước chuẩn cho máy đo tọa độ 3 chiều (CMM) và các thiết bị đo kiểm tự động trong dây chuyền sản xuất.
Căn mẫu cần được bảo quản trong hộp gỗ đi kèm, tránh va đập, ẩm ướt và tiếp xúc trực tiếp bằng tay trần. Sau mỗi lần sử dụng, cần lau sạch và bôi dầu bảo vệ bề mặt để duy trì độ chính xác theo thời gian.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 516-442-16 |
| Thương hiệu | Mitutoyo |
| Hệ đơn vị | Metric |
| Loại chứng chỉ | Chứng chỉ kiểm định (Inspection Certificate) |
| Độ chính xác / Tiêu chuẩn | ASME B89.1.9 |
| Số khối trong bộ | 103 khối |
| Cấp chính xác | Cấp 0 |
| Vật liệu | Thép dụng cụ (Steel) |
| Cấu hình bộ – Khối 1 | 1,005 mm (1 khối) |
| Cấu hình bộ – Dải 2 | 1,01–1,49 mm (bước 0,01 mm / 49 khối) |
| Cấu hình bộ – Dải 3 | 0,5–24,5 mm (bước 0,5 mm / 49 khối) |
| Cấu hình bộ – Dải 4 | 25–100 mm (bước 25 mm / 4 khối) |
| Hình dạng khối | Vuông (Square) |
| Tiêu chuẩn căn mẫu | ASME B89.1.9 |
| Loại sản phẩm | Bộ (Set) |
| Đóng gói | Hộp gỗ kèm chứng chỉ kiểm định |
