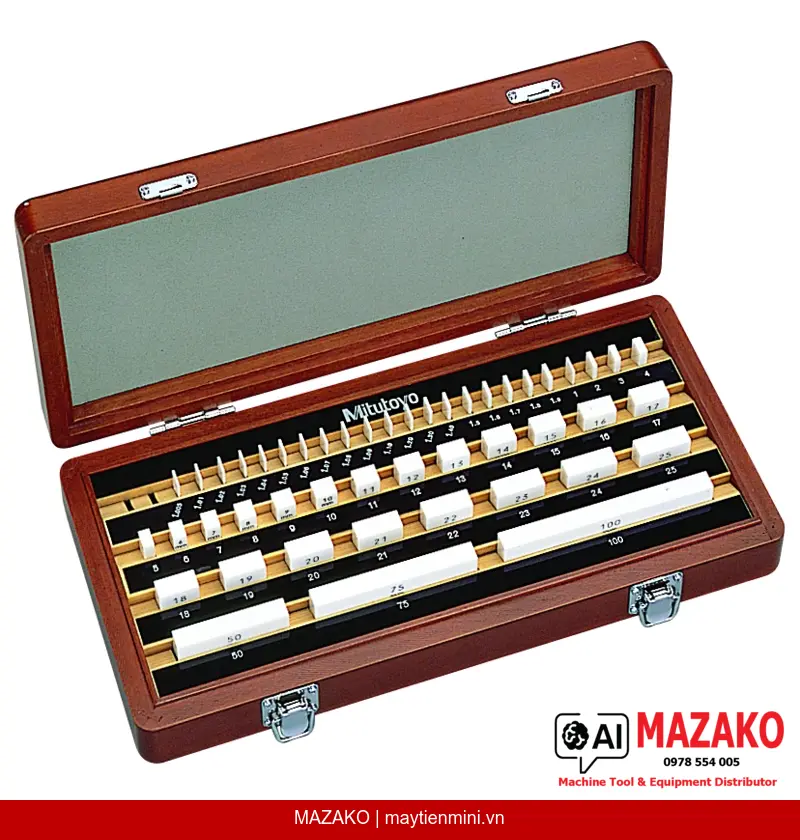

Bộ Căn Mẫu Ceramic Mitutoyo 516-360-10 – Hệ Mét, 47 Khối, Cấp 2, Chứng Chỉ ISO
Bộ căn mẫu Mitutoyo 516-360-10 gồm 47 khối ceramic hệ mét, cấp chính xác 2 theo EN ISO 3650, dải đo 1,005–100 mm, kèm chứng chỉ kiểm tra, đựng trong hộp gỗ.
Mô tả sản phẩm
Bộ căn mẫu Mitutoyo 516-360-10 là bộ chuẩn đo lường gồm 47 khối ceramic hệ mét, đạt cấp chính xác 2 theo tiêu chuẩn EN ISO 3650. Sản phẩm được sử dụng rộng rãi trong phòng đo lường, bộ phận QC/QA và các ứng dụng hiệu chuẩn thiết bị đo tại nhà máy sản xuất công nghiệp.
Vật liệu Ceramic Cao Cấp
Khối căn mẫu làm từ ceramic kỹ thuật, có độ cứng và độ ổn định kích thước vượt trội so với thép, chống mài mòn và ít bị ảnh hưởng bởi nhiệt độ môi trường.
Cấp Chính Xác Cấp 2 – EN ISO 3650
Đạt tiêu chuẩn quốc tế EN ISO 3650 cấp 2, đảm bảo độ chính xác phù hợp cho kiểm tra sản xuất, hiệu chuẩn thước cặp, panme và đồng hồ so tại xưởng.
Bộ 47 Khối – Dải Đo Toàn Diện
Cấu hình 47 khối bao phủ dải đo từ 1,005 mm đến 100 mm với các bước chia 0,001 mm; 0,01 mm; 0,1 mm; 1 mm và 25 mm, đáp ứng linh hoạt mọi yêu cầu đo kiểm.
Kèm Chứng Chỉ Kiểm Tra & Hộp Gỗ
Mỗi bộ được cung cấp kèm chứng chỉ kiểm tra (Inspection Certificate) và hộp gỗ chuyên dụng, thuận tiện cho bảo quản, vận chuyển và truy xuất tài liệu chất lượng.
Cấu Hình Bộ Khối Căn Mẫu 516-360-10
Bộ 516-360-10 được thiết kế với cấu trúc bước chia tối ưu, cho phép tổ hợp thành hầu hết mọi kích thước đo trong phạm vi từ 1,005 mm đến 100 mm chỉ với số lượng khối tối thiểu. Thiết kế dạng chữ nhật (Rectangular) chuẩn ISO giúp tương thích với các phụ kiện gá lắp phổ biến trên thị trường.
Ứng Dụng Trong Môi Trường Sản Xuất
Bộ căn mẫu ceramic Mitutoyo 516-360-10 phù hợp để hiệu chuẩn panme đo ngoài, thước cặp, đồng hồ so, thước đo cao và các thiết bị đo kích thước khác tại phòng đo lường hoặc trực tiếp tại xưởng sản xuất. Vật liệu ceramic giúp giảm sai số do nhiệt độ tay người dùng khi tiếp xúc trực tiếp với khối.
Tiêu Chuẩn Quốc Tế EN ISO 3650
EN ISO 3650 là tiêu chuẩn quốc tế quy định yêu cầu kỹ thuật đối với căn mẫu phẳng, bao gồm dung sai kích thước, độ phẳng và độ song song. Cấp 2 phù hợp cho kiểm tra sản xuất (Workshop Grade), đảm bảo độ tin cậy trong môi trường công nghiệp.
- 47 khối ceramic hệ mét, cấp chính xác 2 theo EN ISO 3650
- Dải đo từ 1,005 mm đến 100 mm với nhiều bước chia linh hoạt
- Vật liệu ceramic: chống mài mòn, ổn định nhiệt, tuổi thọ cao
- Thiết kế dạng chữ nhật chuẩn ISO, tương thích phụ kiện phổ biến
- Kèm chứng chỉ kiểm tra (Inspection Certificate) đủ điều kiện lưu hồ sơ QC
- Đựng trong hộp gỗ chuyên dụng, thuận tiện bảo quản và vận chuyển
- Khối lượng bộ: 2000 g
Báo Giá Bộ Căn Mẫu Mitutoyo 516-360-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 516-360-10 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Metric |
| Loại chứng chỉ | Chứng chỉ kiểm tra (Inspection Certificate) |
| Tiêu chuẩn độ chính xác | EN ISO 3650 |
| Số khối trong bộ | 47 khối |
| Cấp chính xác | Cấp 2 |
| Vật liệu | Ceramic |
| Cấu hình bộ | 1,005 mm (1 khối) |
| 1,01–1,09 mm (bước 0,01 mm / 9 khối) | |
| 1,1–1,9 mm (bước 0,1 mm / 9 khối) | |
| 1–24 mm (bước 1 mm / 24 khối) | |
| 25–100 mm (bước 25 mm / 4 khối) | |
| Thiết kế | Dạng chữ nhật (Rectangular) |
| Tiêu chuẩn căn mẫu | EN ISO 3650 |
| Loại sản phẩm | Bộ (Set) |
| Đóng gói | Hộp gỗ kèm chứng chỉ kiểm tra |
| Khối lượng | 2000 g |
Câu hỏi thường gặp
Bộ căn mẫu Mitutoyo 516-360-10 thuộc cấp chính xác nào và phù hợp với ứng dụng gì?
Bộ 516-360-10 đạt cấp chính xác 2 theo tiêu chuẩn EN ISO 3650, được phân loại là cấp kiểm tra sản xuất (Workshop Grade). Sản phẩm phù hợp để hiệu chuẩn panme đo ngoài, thước cặp, đồng hồ so, thước đo cao và các thiết bị đo kích thước tại xưởng sản xuất hoặc phòng đo lường công nghiệp.
Tại sao nên chọn khối căn mẫu bằng vật liệu ceramic thay vì thép?
Ceramic kỹ thuật có hệ số giãn nở nhiệt thấp hơn thép, giúp giảm sai số khi người dùng cầm trực tiếp vào khối trong quá trình đo. Ngoài ra, ceramic có độ cứng bề mặt cao hơn, chống mài mòn tốt hơn, kéo dài tuổi thọ sử dụng và giảm tần suất hiệu chuẩn lại so với khối thép thông thường.
Bộ 516-360-10 có bao gồm chứng chỉ hiệu chuẩn không và tài liệu này có đủ điều kiện lưu hồ sơ ISO không?
Bộ 516-360-10 được cung cấp kèm chứng chỉ kiểm tra (Inspection Certificate) từ nhà sản xuất Mitutoyo. Chứng chỉ này đáp ứng yêu cầu lưu hồ sơ thiết bị đo lường theo hệ thống quản lý chất lượng ISO 9001 và các tiêu chuẩn tương đương trong môi trường sản xuất công nghiệp.
Cấu hình 47 khối của bộ 516-360-10 có thể tổ hợp được các kích thước nào?
Với 47 khối chia thành các nhóm bước 0,001 mm (1 khối), 0,01 mm (9 khối), 0,1 mm (9 khối), 1 mm (24 khối) và 25 mm (4 khối), người dùng có thể tổ hợp hầu hết mọi kích thước từ 1,005 mm đến 100 mm theo nguyên tắc chồng khối (wringing). Số lượng tổ hợp kích thước đạt được là rất lớn chỉ với tối thiểu 2–4 khối ghép lại.
MAZAKO có cung cấp dịch vụ hiệu chuẩn định kỳ cho bộ căn mẫu Mitutoyo không?
MAZAKO cung cấp tư vấn về chu kỳ hiệu chuẩn và có thể hỗ trợ kết nối dịch vụ hiệu chuẩn được công nhận cho bộ căn mẫu Mitutoyo 516-360-10. Khuyến nghị hiệu chuẩn định kỳ 1–2 năm/lần tùy tần suất sử dụng và yêu cầu hệ thống chất lượng của khách hàng. Liên hệ MAZAKO để được tư vấn cụ thể.
