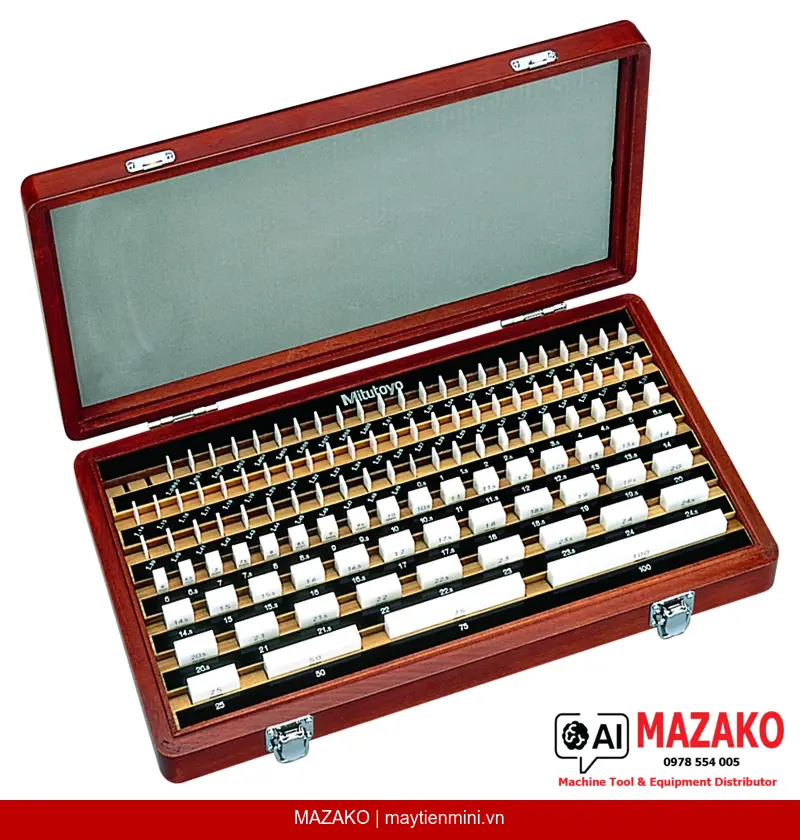

Bộ Căn Mẫu Ceramic Mitutoyo 516-340-10 – 112 Khối, Cấp 2, Có Chứng Chỉ ISO
Bộ căn mẫu Mitutoyo 516-340-10 gồm 112 khối ceramic, cấp chính xác 2 theo EN ISO 3650, phạm vi đo 1,0005–100 mm, kèm chứng chỉ kiểm định, đựng trong hộp gỗ chuyên dụng.
Mô tả sản phẩm
Bộ căn mẫu Mitutoyo 516-340-10 là bộ chuẩn đo lường cấp công nghiệp gồm 112 khối ceramic hình chữ nhật, đáp ứng tiêu chuẩn EN ISO 3650 cấp 2. Được thiết kế cho các phòng đo lường nhà máy, bộ phận QC/QA và các ứng dụng hiệu chuẩn thiết bị đòi hỏi độ chính xác cao trong hệ mét.
Vật liệu Ceramic cao cấp
Khối căn mẫu làm từ ceramic công nghiệp, có độ cứng và độ ổn định nhiệt vượt trội so với thép, chống mài mòn và ăn mòn, kéo dài tuổi thọ sử dụng trong môi trường sản xuất.
Bộ 112 khối đa dạng bước nhảy
Cấu hình bao gồm các bước nhảy từ 0,001 mm đến 25 mm, phủ phạm vi đo từ 1,0005 mm đến 100 mm, đáp ứng hầu hết yêu cầu kết hợp kích thước trong sản xuất cơ khí chính xác.
Tiêu chuẩn EN ISO 3650 Cấp 2
Độ chính xác được kiểm định và chứng nhận theo EN ISO 3650, cấp 2 — tiêu chuẩn quốc tế được công nhận rộng rãi cho căn mẫu sử dụng trong sản xuất và kiểm tra chất lượng.
Kèm chứng chỉ kiểm định và hộp bảo quản
Bộ sản phẩm được giao kèm chứng chỉ kiểm định (Inspection Certificate) và hộp gỗ chuyên dụng, đảm bảo bảo quản an toàn và truy xuất nguồn gốc hiệu chuẩn đầy đủ.
Ứng dụng trong môi trường sản xuất và kiểm tra chất lượng
Bộ căn mẫu 516-340-10 được ứng dụng rộng rãi trong hiệu chuẩn thước cặp, panme, đồng hồ so, đồng hồ đo lỗ và các thiết bị đo lường khác. Ngoài ra, bộ còn được dùng để thiết lập kích thước chuẩn khi kiểm tra chi tiết cơ khí trên bàn máp hoặc kết hợp với thước đo cao trong quy trình QC.
Tại sao chọn căn mẫu ceramic thay vì thép?
Ceramic có hệ số giãn nở nhiệt thấp hơn thép, giúp duy trì độ chính xác ổn định hơn khi nhiệt độ môi trường thay đổi. Bề mặt ceramic cũng cứng hơn, ít bị trầy xước trong quá trình sử dụng thường xuyên, đặc biệt phù hợp với các môi trường sản xuất có chu kỳ đo lập đi lập lại cao.
Tuân thủ tiêu chuẩn quốc tế EN ISO 3650
Bộ căn mẫu Mitutoyo 516-340-10 được sản xuất và kiểm định theo tiêu chuẩn EN ISO 3650, đảm bảo khả năng truy xuất chuẩn đo lường quốc gia và quốc tế, phù hợp với yêu cầu của hệ thống quản lý chất lượng ISO 9001 và IATF 16949.
- 112 khối ceramic hình chữ nhật, cấp chính xác 2 theo EN ISO 3650
- Phạm vi đo từ 1,0005 mm đến 100 mm với nhiều bước nhảy linh hoạt
- Vật liệu ceramic bền, chống mài mòn, ổn định nhiệt tốt
- Kèm chứng chỉ kiểm định và hộp gỗ bảo quản chuyên dụng
- Khối lượng bộ: 3.200 g — phù hợp lưu trữ tại phòng đo lường cố định
- Thương hiệu Mitutoyo — tiêu chuẩn vàng trong đo lường công nghiệp toàn cầu
Tư vấn và báo giá bộ căn mẫu Mitutoyo 516-340-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại chứng chỉ | Chứng chỉ kiểm định (Inspection Certificate) |
| Tiêu chuẩn độ chính xác | EN ISO 3650 |
| Số khối trong bộ | 112 khối |
| Cấp chính xác | Cấp 2 |
| Vật liệu | Ceramic |
| Cấu hình bộ – Khối 1 | 1,0005 mm (1 khối) |
| Cấu hình bộ – Khối 2 | 1,001–1,009 mm (bước 0,001 mm / 9 khối) |
| Cấu hình bộ – Khối 3 | 1,01–1,49 mm (bước 0,01 mm / 49 khối) |
| Cấu hình bộ – Khối 4 | 0,5–24,5 mm (bước 0,5 mm / 49 khối) |
| Cấu hình bộ – Khối 5 | 25–100 mm (bước 25 mm / 4 khối) |
| Thiết kế | Hình chữ nhật (Rectangular) |
| Tiêu chuẩn căn mẫu | EN ISO 3650 |
| Loại sản phẩm | Bộ (Set) |
| Bao gồm khi giao hàng | Hộp gỗ và chứng chỉ kiểm định |
| Khối lượng | 3200 g |
Câu hỏi thường gặp
Bộ căn mẫu Mitutoyo 516-340-10 phù hợp với những ứng dụng nào?
Bộ căn mẫu này được dùng để hiệu chuẩn thước cặp, panme, đồng hồ so và các thiết bị đo lường khác. Ngoài ra, có thể kết hợp các khối để tạo kích thước chuẩn phục vụ kiểm tra chi tiết cơ khí trong phòng QC/QA hoặc trên bàn máp.
Cấp chính xác 2 theo EN ISO 3650 có ý nghĩa gì trong thực tế sản xuất?
Cấp 2 là cấp chính xác phổ biến nhất cho ứng dụng sản xuất và kiểm tra chất lượng trong nhà máy. Cấp này đảm bảo độ lệch kích thước nằm trong dung sai cho phép của EN ISO 3650, đủ đáp ứng yêu cầu hệ thống ISO 9001 và IATF 16949 mà không cần sử dụng cấp cao hơn (Cấp 0 hoặc K) vốn dành cho phòng chuẩn cấp quốc gia.
Tại sao nên chọn căn mẫu ceramic thay vì căn mẫu thép truyền thống?
Ceramic có độ cứng cao hơn thép, chịu trầy xước tốt hơn và có hệ số giãn nở nhiệt thấp hơn, giúp duy trì độ chính xác ổn định hơn khi nhiệt độ môi trường thay đổi. Ceramic cũng không bị oxy hóa, phù hợp với môi trường có độ ẩm cao hoặc tiếp xúc dầu gia công trong nhà máy sản xuất.
Chứng chỉ kiểm định đi kèm có giá trị sử dụng trong hệ thống ISO của nhà máy không?
Có. Chứng chỉ kiểm định (Inspection Certificate) đi kèm bộ 516-340-10 cung cấp dữ liệu đo kiểm từng khối, đảm bảo truy xuất chuẩn đo lường. Tài liệu này được chấp nhận làm hồ sơ hiệu chuẩn trong hệ thống quản lý chất lượng ISO 9001 và IATF 16949, hỗ trợ quá trình audit nội bộ và bên thứ ba.
Bộ 112 khối này có thể kết hợp để tạo ra bao nhiêu kích thước khác nhau?
Với 112 khối có bước nhảy từ 0,001 mm đến 25 mm trong phạm vi 1,0005–100 mm, người dùng có thể ghép (wringing) các khối để tạo ra hàng nghìn kích thước khác nhau với bước tối thiểu 0,001 mm. Điều này đáp ứng hầu hết yêu cầu đo kiểm và hiệu chuẩn trong gia công cơ khí chính xác.
