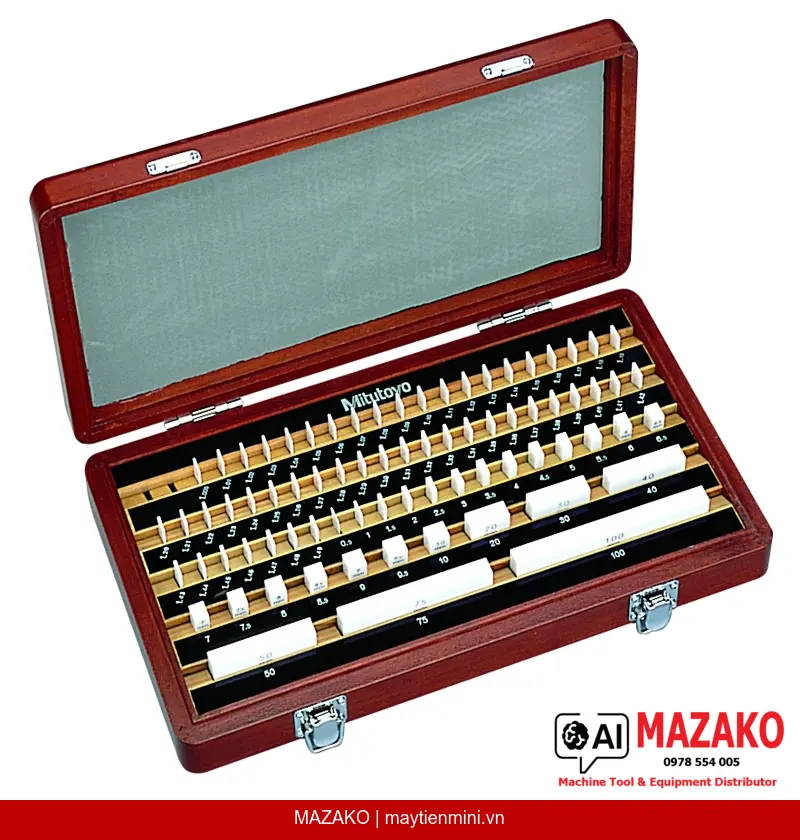

Bộ căn mẫu Mitutoyo 516-351-10 là bộ chuẩn đo lường hệ mét gồm 76 chi tiết, chế tạo từ vật liệu ceramic cao cấp, đạt cấp chính xác 1 theo tiêu chuẩn EN ISO 3650. Bộ sản phẩm được cung cấp kèm chứng chỉ kiểm định (Inspection Certificate) và đựng trong hộp gỗ chuyên dụng, đáp ứng yêu cầu hiệu chuẩn và kiểm tra chất lượng trong môi trường sản xuất công nghiệp chính xác cao.
Chi tiết căn mẫu được chế tạo từ ceramic kỹ thuật, có độ cứng vượt trội, chống mài mòn và ổn định kích thước tốt hơn so với thép hợp kim truyền thống, phù hợp sử dụng lâu dài trong phòng đo và xưởng sản xuất.
Bộ căn mẫu đạt cấp 1 — cấp chính xác cao dành cho phòng đo chuẩn và kiểm tra chất lượng yêu cầu độ tin cậy đo lường cao, phù hợp làm chuẩn tham chiếu cho các thiết bị đo lường khác trong nhà máy.
Bộ bao gồm 76 chi tiết với các bước chia từ 0,005 mm đến 25 mm, phủ phạm vi từ 1,005 mm đến 100 mm, cho phép tổ hợp linh hoạt phục vụ nhiều yêu cầu kiểm tra kích thước khác nhau trên dây chuyền sản xuất.
Mỗi bộ được cung cấp kèm chứng chỉ kiểm định (Inspection Certificate) theo EN ISO 3650, đảm bảo khả năng truy xuất nguồn gốc đo lường (metrological traceability) và đáp ứng yêu cầu hệ thống quản lý chất lượng ISO 9001, IATF 16949.
Bộ 516-351-10 được thiết kế với cấu trúc tổ hợp tối ưu, cho phép kỹ thuật viên lắp ghép (wringing) để đạt bất kỳ kích thước đo nào trong phạm vi làm việc. Các nhóm chi tiết bao gồm: 1 chi tiết 1,005 mm; 49 chi tiết từ 1,01 mm đến 1,49 mm (bước 0,01 mm); 19 chi tiết từ 0,5 mm đến 9,5 mm (bước 0,5 mm); 4 chi tiết từ 10 mm đến 40 mm (bước 10 mm); và 3 chi tiết từ 50 mm đến 100 mm (bước 25 mm).
Căn mẫu Mitutoyo 516-351-10 được sử dụng rộng rãi để hiệu chuẩn thước cặp, panme, đồng hồ so và các thiết bị đo lường tuyến tính khác. Ngoài ra, bộ còn được dùng làm chuẩn kiểm tra độ chính xác máy đo tọa độ 3 chiều (CMM) và cài đặt kích thước chuẩn trên đồng hồ đo lỗ trong quy trình QC/QA tại các nhà máy cơ khí, điện tử và ô tô.
Ceramic có hệ số giãn nở nhiệt thấp và ổn định hơn thép, giúp duy trì độ chính xác khi nhiệt độ môi trường đo thay đổi. Bề mặt ceramic không bị ăn mòn, không cần bảo quản dầu chống gỉ như căn mẫu thép, giảm chi phí bảo trì và tăng tuổi thọ sử dụng đáng kể.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 516-351-10 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Metric |
| Loại chứng chỉ | Inspection Certificate (Chứng chỉ kiểm định) |
| Tiêu chuẩn độ chính xác | EN ISO 3650 |
| Cấp chính xác | Grade 1 |
| Số chi tiết trong bộ | 76 chi tiết |
| Vật liệu | Ceramic |
| Thiết kế | Hình chữ nhật (Rectangular) |
| Cấu hình bộ — chi tiết 1 | 1,005 mm (1 chi tiết) |
| Cấu hình bộ — chi tiết 2 | 1,01 mm – 1,49 mm (bước 0,01 mm / 49 chi tiết) |
| Cấu hình bộ — chi tiết 3 | 0,5 mm – 9,5 mm (bước 0,5 mm / 19 chi tiết) |
| Cấu hình bộ — chi tiết 4 | 10 mm – 40 mm (bước 10 mm / 4 chi tiết) |
| Cấu hình bộ — chi tiết 5 | 50 mm – 100 mm (bước 25 mm / 3 chi tiết) |
| Tiêu chuẩn căn mẫu | EN ISO 3650 |
| Loại sản phẩm | Bộ (Set) |
| Đóng gói / Giao hàng | Hộp gỗ kèm chứng chỉ kiểm định |
| Khối lượng | 2400 g |
