Bàn map, Bộ căn mẫu Mitutoyo
Bộ Căn Mẫu Ceramic Hệ Mét 46 Chi Tiết Cấp 2 Mitutoyo 516-397-10
Bộ căn mẫu Mitutoyo 516-397-10 gồm 46 khối ceramic hệ mét, cấp chính xác 2, đạt tiêu chuẩn EN ISO 3650, phạm vi 1,001–100 mm. Đi kèm hộp gỗ và chứng chỉ kiểm tra.
Mô tả sản phẩm
Bộ căn mẫu Mitutoyo 516-397-10 là bộ chuẩn đo lường hệ mét gồm 46 khối ceramic hình chữ nhật, đạt cấp chính xác 2 theo tiêu chuẩn EN ISO 3650. Sản phẩm phù hợp cho các phòng đo lường, phòng QC/QA tại nhà máy sản xuất yêu cầu chuẩn hiệu chỉnh thiết bị đo tin cậy, truy xuất nguồn gốc rõ ràng.
Vật liệu Ceramic cao cấp
Khối căn mẫu làm từ ceramic kỹ thuật, có độ bền mài mòn vượt trội so với thép, ít bị ảnh hưởng bởi nhiệt độ môi trường, đảm bảo ổn định kích thước lâu dài.
Bộ cấu hình 46 khối đa dạng
Phủ phạm vi từ 1,001 mm đến 100 mm với 5 dải bước khác nhau, cho phép tổ hợp linh hoạt để đạt hầu hết kích thước chuẩn cần thiết trong sản xuất và kiểm tra.
Tiêu chuẩn EN ISO 3650 – Cấp 2
Đáp ứng yêu cầu độ chính xác cấp 2 theo EN ISO 3650, phù hợp sử dụng làm chuẩn kiểm tra công xưởng (working standard) trong hệ thống đo lường truy xuất quốc tế.
Đi kèm chứng chỉ kiểm tra (Inspection Certificate)
Mỗi bộ được cung cấp kèm chứng chỉ kiểm tra (Inspection Certificate) theo tiêu chuẩn ISO, hỗ trợ hệ thống quản lý chất lượng ISO 9001 và các yêu cầu audit nội bộ, khách hàng.
Cấu hình chi tiết bộ căn mẫu 516-397-10
Bộ 46 khối được chia thành 5 dải kích thước với bước nhảy khác nhau, đảm bảo bao phủ đầy đủ phạm vi đo thực tế tại xưởng sản xuất và phòng đo lường:
- 1,001–1,009 mm (bước 0,001 mm / 9 khối) — hiệu chỉnh micro-step cực nhỏ
- 1,01–1,09 mm (bước 0,01 mm / 9 khối) — phủ dải cận 1 mm
- 1,1–1,9 mm (bước 0,1 mm / 9 khối) — dải 1 mm phân đoạn thập phân
- 1–9 mm (bước 1 mm / 9 khối) — dải milimét nguyên
- 10–100 mm (bước 10 mm / 10 khối) — dải kích thước lớn đến 100 mm
Ứng dụng thực tế trong sản xuất công nghiệp
Bộ căn mẫu Mitutoyo 516-397-10 được sử dụng để hiệu chỉnh (calibration) các thiết bị đo như panme, thước cặp, đồng hồ so, đồng hồ đo lỗ và máy đo tọa độ 3 chiều (CMM). Vật liệu ceramic giúp bộ căn mẫu duy trì độ ổn định kích thước trong điều kiện nhà xưởng có dao động nhiệt độ, đồng thời giảm nguy cơ ăn mòn so với khối thép thông thường.
Bảo quản và giao hàng

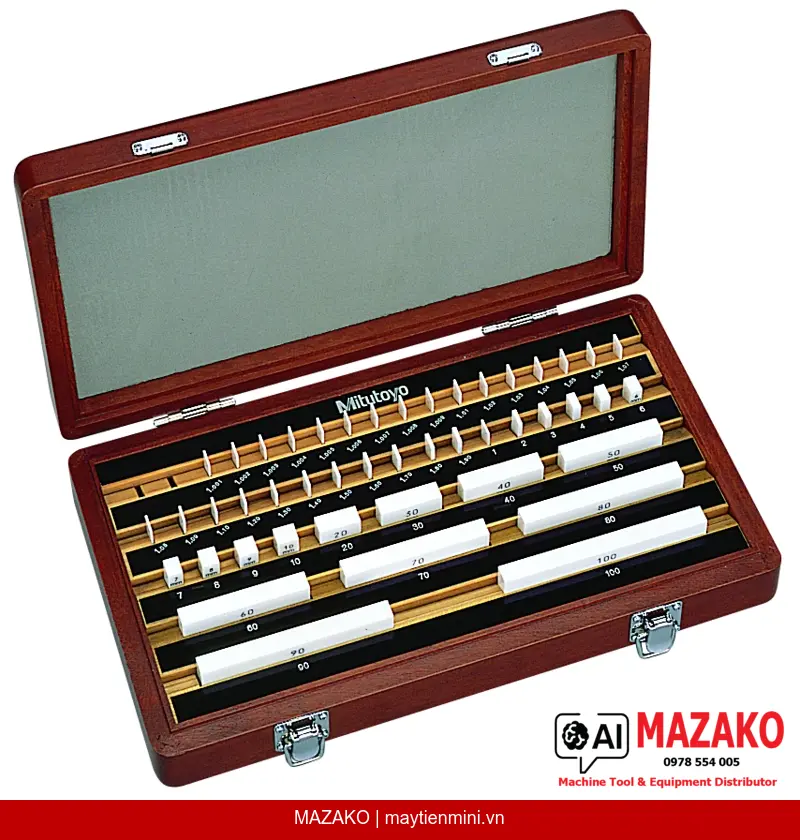

Bộ sản phẩm được đóng gói trong hộp gỗ chuyên dụng, bảo vệ các khối căn mẫu khỏi va đập và bụi bẩn trong quá trình vận chuyển và lưu trữ tại kho. Trọng lượng toàn bộ bộ là 2.700 g. Chứng chỉ kiểm tra được kẹp kèm trong hộp, sẵn sàng cho yêu cầu truy xuất hồ sơ đo lường.
Tư vấn & Báo giá Mitutoyo 516-397-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 516-397-10 |
| Hệ đo | Metric |
| Loại chứng chỉ | Inspection Certificate (ISO) |
| Tiêu chuẩn độ chính xác | EN ISO 3650 |
| Số khối trong bộ | 46 khối |
| Cấp chính xác | Cấp 2 |
| Vật liệu | Ceramic |
| Kiểu dáng khối | Hình chữ nhật (Rectangular) |
| Cấu hình bộ – Dải 1 | 1,001–1,009 mm (bước 0,001 mm / 9 khối) |
| Cấu hình bộ – Dải 2 | 1,01–1,09 mm (bước 0,01 mm / 9 khối) |
| Cấu hình bộ – Dải 3 | 1,1–1,9 mm (bước 0,1 mm / 9 khối) |
| Cấu hình bộ – Dải 4 | 1–9 mm (bước 1 mm / 9 khối) |
| Cấu hình bộ – Dải 5 | 10–100 mm (bước 10 mm / 10 khối) |
| Tiêu chuẩn căn mẫu | EN ISO 3650 |
| Bao gồm | Hộp gỗ và chứng chỉ kiểm tra |
| Khối lượng | 2.700 g |
Câu hỏi thường gặp
Bộ căn mẫu Mitutoyo 516-397-10 có bao nhiêu khối và phủ phạm vi kích thước nào?
Bộ gồm 46 khối ceramic, phủ phạm vi từ 1,001 mm đến 100 mm. Các khối được chia thành 5 dải bước nhảy khác nhau từ 0,001 mm đến 10 mm, cho phép tổ hợp linh hoạt đạt nhiều kích thước chuẩn khác nhau trong thực tế sản xuất và kiểm tra.
Cấp chính xác cấp 2 theo EN ISO 3650 phù hợp với ứng dụng nào?
Cấp 2 (Grade 2) theo EN ISO 3650 là cấp chuẩn công xưởng (working standard), phù hợp dùng để hiệu chỉnh và kiểm tra các thiết bị đo thông dụng như panme, thước cặp, đồng hồ so và đồng hồ đo lỗ tại phòng QC/QA nhà máy. Đây là lựa chọn phổ biến trong sản xuất công nghiệp cần truy xuất đo lường theo ISO.
Tại sao nên chọn khối căn mẫu bằng ceramic thay vì thép?
Ceramic có hệ số giãn nở nhiệt thấp hơn thép, giúp duy trì kích thước ổn định hơn khi nhiệt độ môi trường thay đổi. Ngoài ra, ceramic có độ cứng cao, chống mài mòn tốt và không bị oxy hóa, kéo dài tuổi thọ sử dụng của bộ căn mẫu so với loại thép thông thường.
Chứng chỉ kiểm tra (Inspection Certificate) đi kèm có đáp ứng yêu cầu ISO 9001 không?
Có. Chứng chỉ kiểm tra (Inspection Certificate) theo tiêu chuẩn ISO đi kèm bộ 516-397-10 cung cấp dữ liệu truy xuất nguồn gốc đo lường, đáp ứng yêu cầu hồ sơ hiệu chuẩn thiết bị trong hệ thống quản lý chất lượng ISO 9001, IATF 16949 và các tiêu chuẩn tương đương.
Bộ căn mẫu 516-397-10 được đóng gói và bảo quản như thế nào?
Bộ được đựng trong hộp gỗ chuyên dụng giúp bảo vệ các khối khỏi va đập, bụi và độ ẩm trong quá trình vận chuyển và lưu kho. Trọng lượng toàn bộ bộ là 2.700 g. Chứng chỉ kiểm tra được kẹp kèm trong hộp, thuận tiện cho việc lưu trữ hồ sơ đo lường.
