Bộ căn mẫu Mitutoyo 516-395-10 là bộ chuẩn đo lường cấp 0 hệ mét gồm 46 chi tiết làm từ vật liệu ceramic cao cấp, đáp ứng tiêu chuẩn EN ISO 3650. Sản phẩm được cung cấp kèm chứng chỉ kiểm định (Inspection Certificate) và hộp gỗ bảo quản, phù hợp cho các phòng QC/QA, phòng đo lường và hiệu chuẩn trong nhà máy sản xuất công nghiệp.
Ceramic có độ bền mòn vượt trội so với thép, hệ số giãn nở nhiệt thấp, đảm bảo độ ổn định kích thước dài hạn trong điều kiện sử dụng công nghiệp.
Đạt cấp 0 theo EN ISO 3650 — cấp chính xác cao, phù hợp làm chuẩn phòng đo lường và hiệu chuẩn dụng cụ đo.
Dải đo từ 1,001 mm đến 100 mm với 5 nhóm bước chia khác nhau, cho phép tổ hợp hầu hết các kích thước chuẩn trong sản xuất cơ khí chính xác.
Mỗi bộ được cung cấp kèm chứng chỉ kiểm định (Inspection Certificate) phục vụ truy xuất nguồn gốc đo lường theo yêu cầu ISO 9001 và IATF 16949.
Bộ 46 chi tiết được chia thành 5 nhóm bước chia, bao phủ toàn diện dải kích thước từ sub-milimét đến 100 mm: nhóm 1,001–1,009 mm (bước 0,001 mm, 9 chi tiết); nhóm 1,01–1,09 mm (bước 0,01 mm, 9 chi tiết); nhóm 1,1–1,9 mm (bước 0,1 mm, 9 chi tiết); nhóm 1–9 mm (bước 1 mm, 9 chi tiết); nhóm 10–100 mm (bước 10 mm, 10 chi tiết). Cấu hình này cho phép tổ hợp linh hoạt hầu hết các kích thước cần kiểm tra.
Bộ căn mẫu 516-395-10 được sử dụng để hiệu chuẩn thước cặp, panme, đồng hồ so và các dụng cụ đo lường khác; kiểm tra kích thước chi tiết gia công; thiết lập chuẩn cho máy đo tọa độ 3 chiều (CMM) và máy chiếu biên dạng. Đặc biệt phù hợp với các nhà máy cơ khí chính xác, ô tô, điện tử và khuôn mẫu.
EN ISO 3650 quy định yêu cầu kỹ thuật và phương pháp thử cho căn mẫu phẳng (gauge block). Việc tuân thủ tiêu chuẩn này đảm bảo tính truy xuất đo lường quốc tế, đáp ứng yêu cầu kiểm toán hệ thống quản lý chất lượng ISO 9001 và IATF 16949.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 516-395-10 |
| Hệ đo | Metric |
| Loại chứng chỉ | Chứng chỉ kiểm định (Inspection Certificate) |
| Tiêu chuẩn độ chính xác | EN ISO 3650 |
| Số chi tiết trong bộ | 46 chi tiết |
| Cấp chính xác | Grade 0 |
| Vật liệu | Ceramic |
| Nhóm 1 | 1,001 – 1,009 mm (bước 0,001 mm / 9 chi tiết) |
| Nhóm 2 | 1,01 – 1,09 mm (bước 0,01 mm / 9 chi tiết) |
| Nhóm 3 | 1,1 – 1,9 mm (bước 0,1 mm / 9 chi tiết) |
| Nhóm 4 | 1 – 9 mm (bước 1 mm / 9 chi tiết) |
| Nhóm 5 | 10 – 100 mm (bước 10 mm / 10 chi tiết) |
| Hình dạng | Chữ nhật (Rectangular) |
| Tiêu chuẩn căn mẫu | EN ISO 3650 |
| Loại sản phẩm | Bộ (Set) |

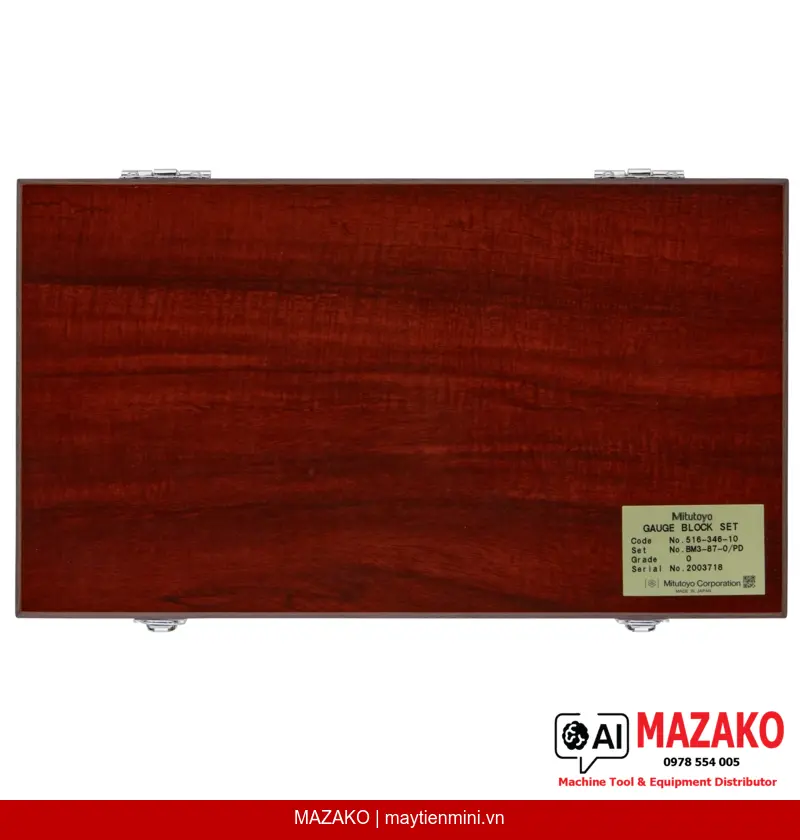

| Đóng gói | Hộp gỗ kèm chứng chỉ kiểm định |
| Khối lượng | 2700 g |
