Trong các xưởng chế tạo máy, gia công trục lớn hay sửa chữa thiết bị công nghiệp, yêu cầu về một chiếc máy tiện có khả năng xử lý phôi nặng, đường kính lớn và duy trì độ chính xác ổn định là điều kiện tiên quyết. Máy tiện vạn năng SUN MASTER CH-2660V được thiết kế để đáp ứng chính xác những đòi hỏi đó — với kết cấu đúc gang vững chắc, hệ dẫn động vô cấp điện tử và hàng loạt tính năng hỗ trợ vận hành bền bỉ theo ca dài.

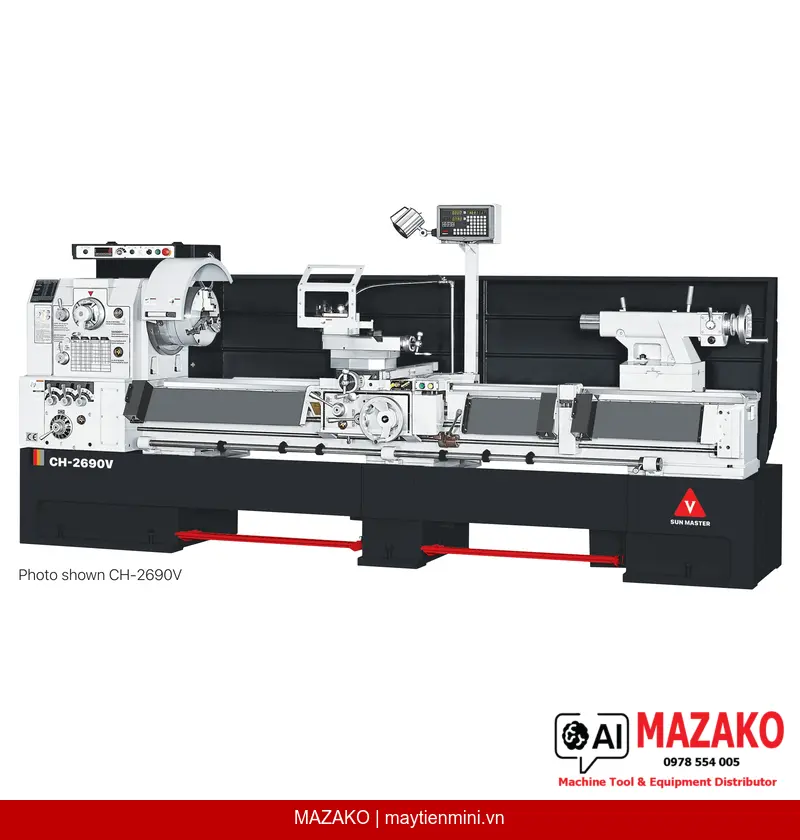

Tổng quan về máy tiện SUN MASTER CH-2660V
CH-2660V là dòng máy tiện ren vít vạn năng cỡ lớn thuộc danh mục sản phẩm của Shun Chuan Precision Machinery (SUN MASTER) — thương hiệu máy công cụ Đài Loan thành lập năm 1994, hiện do MAZAKO làm Tổng đại lý chính thức tại Việt Nam. Với đường kính tiện qua băng máy lên đến 660 mm và khoảng cách chống tâm 1500 mm, đây là lựa chọn phù hợp cho các chi tiết trục dài, phôi tròn đường kính lớn trong ngành đóng tàu, chế tạo khuôn, sửa chữa thiết bị nặng và gia công cơ khí tổng hợp.
Thông số kỹ thuật nổi bật
Kích thước gia công
- Đường kính tiện qua băng máy: 660 mm (26 inch)
- Đường kính tiện qua hầu máy: Ø892 mm (35.11 inch)
- Đường kính qua bàn dao ngang: Ø445 mm (17.51 inch)
- Độ rộng hầu máy: 270 mm (10.63 inch)
- Khoảng cách chống tâm: 1500 mm (60 inch)
- Độ rộng băng máy tiện: 400 mm (15.75 inch)
Trục chính
- Đầu trục chính: D1-11
- Ống lót trục chính: MT. No. 7 x MT. No. 5
- Đường kính lỗ trục chính: Ø104 mm (4.094 inch) — tiêu chuẩn trên toàn bộ dòng máy
- Số cấp tốc độ: 4 cấp
- Dãy tốc độ trục chính (60 Hz) — tốc độ vô cấp điện tử:
- N1: 20–109 R.P.M.
- N2: 45–240 R.P.M.
- N3: 140–740 R.P.M.
- N4: 310–1600 R.P.M.
Khả năng tiện ren
- Khả năng tiện ren hệ Anh: 44 loại / dãy ren 2–72 T.P.I.
- Khả năng tiện ren hệ MÉT: 39 loại / dãy ren 0.2–14 mm
- Đường kính vít me: Ø45 mm (1.77 inch)
- Bước vít me: 4 T.P.I., P = 6 mm
Bàn xe dao
- Hành trình trượt bàn dao dọc: 228 mm (8.98 inch)
- Hành trình trượt bàn dao ngang: 400 mm (15.75 inch)
- Bước tiến dao dọc: Hệ mét 0.035–0.98 mm/vòng; hệ inch 0.0012–0.039 inch/vòng
- Bước tiến dao ngang: Hệ mét 0.011–0.296 mm/vòng; hệ inch 0.0004–0.0117 inch/vòng
Ụ động
- Đường kính nòng Ụ động: Ø80 mm (3.15 inch)
- Hành trình nòng Ụ động: 250 mm (10 inch)
- Côn nòng Ụ động: MT. No. 5
Hệ thống động lực
- Công suất motor trục chính: 15 HP (11.25 kW) Motor + 20 HP (15 kW) Inverter
- Công suất motor tưới nguội: 1/8 HP
Trọng lượng và kích thước đóng gói
- Trọng lượng (tịnh): khoảng 2.950 kg
- Kích thước đóng gói: Dài 3.255 mm × Rộng 1.150 mm × Cao 1.700 mm
Đặc điểm kết cấu và công nghệ nổi bật
Điểm tạo nên sự khác biệt của CH-2660V so với các dòng máy tiện cơ phổ thông nằm ở chất lượng gia công phần cứng và hệ thống bôi trơn được tối ưu hóa:
- Băng máy tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, đảm bảo độ bền và độ chính xác dẫn hướng lâu dài.
- Kết cấu băng máy rộng giúp hấp thụ rung động hiệu quả, tăng độ ổn định khi gia công phôi nặng.
- Hệ thống bôi trơn cưỡng bức tự động và thủ công cấp dầu đều đặn cho băng máy và bàn dao ngang; bộ phân phối dầu có thể điều chỉnh linh hoạt theo nhu cầu.
- Tốc độ vô cấp điện tử (E.V.S.) tích hợp với motor Y-A giúp khởi động êm, chuyển tốc mượt mà, giảm tải đột ngột cho trục chính.
- Hệ băng trượt 3 rãnh chữ V mang lại chuyển động ổn định, hạn chế sai số trong quá trình tiện dài.
- Phanh chân (foot brake) được trang bị tiêu chuẩn, hỗ trợ dừng máy nhanh an toàn.
- Mức độ ồn thấp nhờ thiết kế hộp số và hệ truyền động được tối ưu, phù hợp môi trường xưởng yêu cầu kiểm soát tiếng ồn.
- Toàn bộ phôi đúc được xử lý ủ khử ứng suất đúng quy trình trước khi gia công tinh, đảm bảo không biến dạng theo thời gian.
Phụ kiện tiêu chuẩn đi kèm
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 có đầu hợp kim cứng
- Ống lót trục chính MT. No. 7 x MT. No. 5
- Đế cân bằng máy (6–10 chiếc)
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành
- Vỏ máy toàn thân
- Đèn làm việc dạng Halogen
Ứng dụng thực tế trong gia công cơ khí
Máy tiện vạn năng CH-2660V phù hợp với nhiều lĩnh vực sản xuất và sửa chữa đòi hỏi khả năng gia công phôi cỡ lớn: tiện trục truyền động, trục bơm, xi lanh thủy lực, phục hồi chi tiết thiết bị nặng, gia công khuôn đúc cỡ lớn và các chi tiết dạng tròn xoay trong ngành đóng tàu, dầu khí, điện lực. Khoảng cách chống tâm 1500 mm cùng hầu máy Ø892 mm mở ra khả năng xử lý những chi tiết mà máy tiện cỡ vừa không thể đáp ứng.
Tham khảo thêm các dòng máy tiện SUN MASTER khác
Nếu yêu cầu gia công của bạn có quy mô khác, MAZAKO cũng cung cấp nhiều model máy tiện cơ SUN MASTER phù hợp với từng nhu cầu cụ thể:
- Máy tiện vạn năng SUN MASTER FC-1660 – dòng máy tiện cơ cỡ vừa, phù hợp xưởng gia công đa dạng chi tiết
- Máy tiện ren vít vạn năng SUN MASTER FC-2160V – trang bị tốc độ vô cấp điện tử, gia công phôi đường kính lớn hơn
- Máy tiện cơ SUN MASTER TC-1860 – lựa chọn linh hoạt cho xưởng cơ khí vừa và nhỏ
Để được tư vấn lựa chọn model phù hợp hoặc nhận báo giá chính thức từ Tổng đại lý SUN MASTER tại Việt Nam, hãy liên hệ trực tiếp với MAZAKO để được hỗ trợ kỹ thuật tận tình và nhanh chóng nhất.
