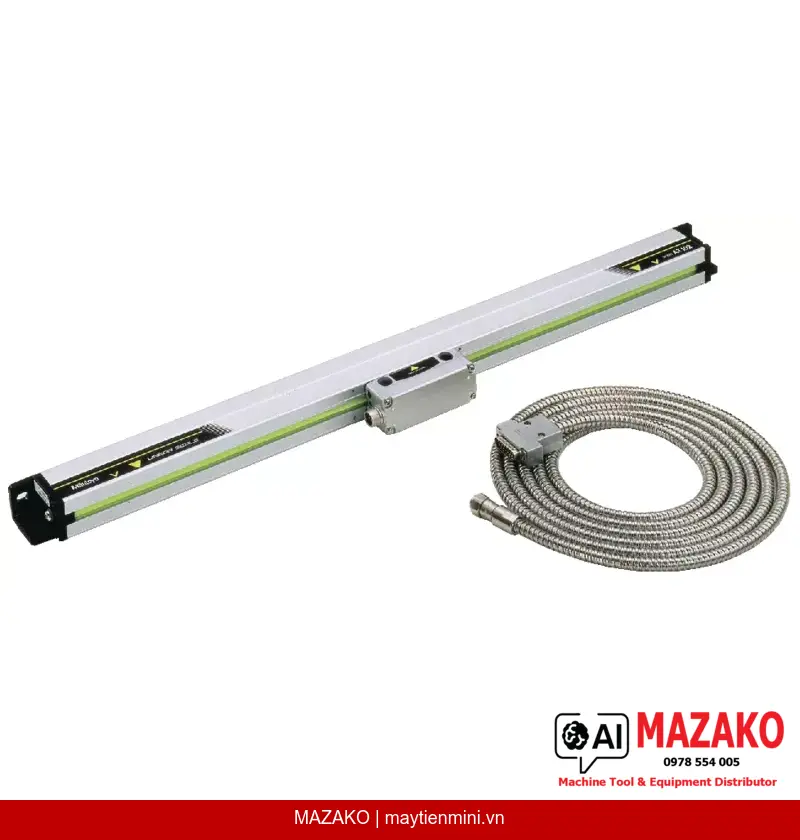

Thước đo tuyến tính Mitutoyo AT103 (mã 539-135-30) là giải pháp đo vị trí tuyến tính chính xác cao cho hệ thống DRO và máy công cụ CNC. Với chiều dài hiệu dụng 1800 mm và kết cấu bền vững chống rung, sản phẩm đáp ứng yêu cầu đo lường trong môi trường sản xuất công nghiệp khắc nghiệt.
Thiết kế vỏ cứng cáp, khả năng chống rung tốt, cấp bảo vệ IP53 giữ nguyên hiệu năng dù lắp theo chiều đứng hay nằm ngang.
Môi bít cao su chuyên dụng ngăn phoi, dầu và bụi xâm nhập vào bên trong thước, phù hợp sử dụng trực tiếp trong xưởng gia công cơ khí.

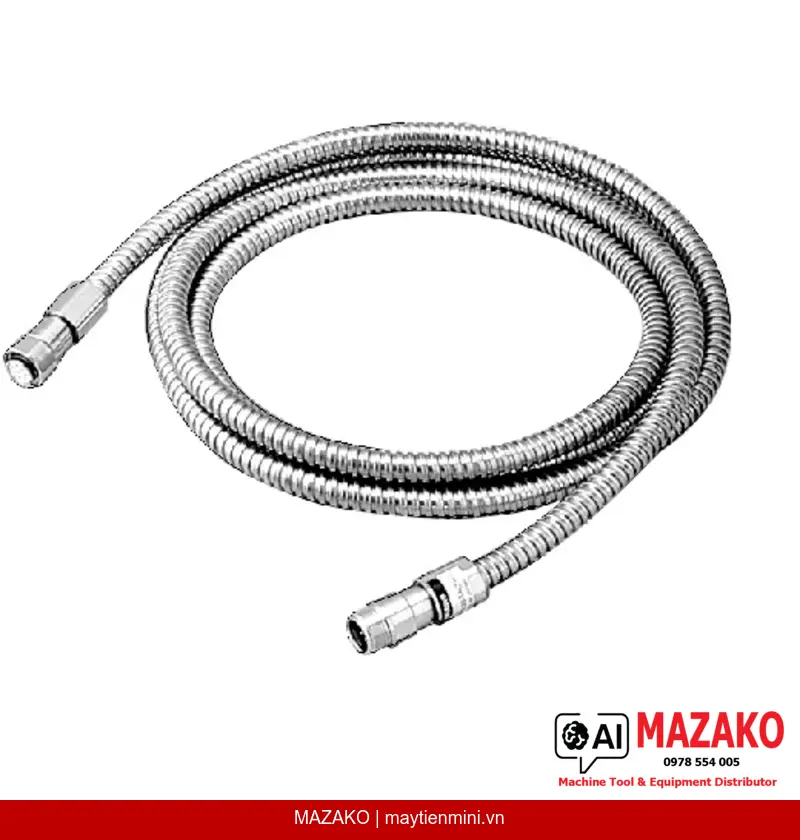

Cáp tín hiệu bọc giáp chống nhiễu dài 5 m kết nối thước với bộ đếm DRO, đảm bảo truyền tín hiệu ổn định trong môi trường có nhiễu điện từ.
Đầu ra cáp tín hiệu có thể bố trí ở một trong hai phía của con trượt, giúp lắp đặt linh hoạt phù hợp với nhiều cấu hình máy khác nhau.
Thước đo tuyến tính AT103 được thiết kế để tích hợp vào máy phay, máy mài, máy tiện và các máy công cụ CNC yêu cầu phản hồi vị trí chính xác. Tín hiệu sin 2 pha lệch 90° với chu kỳ 20 µm cho phép bộ đếm DRO hoặc hệ thống điều khiển nội suy để đạt độ phân giải cao hơn chu kỳ tín hiệu.
Độ chính xác đạt (5+5L/1000) µm trong phạm vi 100 đến 3000 mm và (5+8L/1000) µm trong phạm vi 3250 đến 6000 mm (L là chiều dài hiệu dụng tính bằng mm). Các điểm tham chiếu bố trí mỗi 50 mm giúp hệ thống khôi phục vị trí nhanh sau khi mất điện.
Chiều dài hiệu dụng 1800 mm — tốc độ dịch chuyển tối đa 120 m/min — chu kỳ tín hiệu 20 µm — cấp bảo vệ IP53 — cáp tín hiệu bọc giáp 5 m.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | AT103-1800 |
| Độ chính xác | 100 đến 3000 mm: (5+5L/1000) µm; 3250 đến 6000 mm: (5+8L/1000) µm (L = chiều dài hiệu dụng, mm) |
| Dạng tín hiệu đầu ra | Hai tín hiệu sin lệch pha 90° |
| Tốc độ dịch chuyển tối đa | 120 m/min |
| Chu kỳ tín hiệu | 20 µm |
| Điểm tham chiếu | Mỗi 50 mm |
| Cấp bảo vệ bụi/nước | IP53 |
| Chiều dài cáp | 5 m |
| Chiều dài hiệu dụng | 1800 mm |
| Khối lượng | 5.5 kg |
